人防區域的防水套管在安裝時確實需要在兩(liang) 側(ce) 出牆。具體(ti) 要求如下:
1. 人防密閉套管電氣上用的需要出牆5CM(加抗力片的);平時不穿線的配件內(nei) 側(ce) (管箍)到牆邊也是5CM需要預留管箍的長度,大概整體(ti) 10CM就可以。其餘(yu) 不需要出牆 。
2. 人防防護密閉套管電氣上用的需要出牆5CM。根據國家建築標準設計圖集07FK02《防空地下室通風設備安裝》第48頁風管穿密閉牆做法詳圖所示,預埋管(注意不稱為(wei) 套管)有Ⅰ型和Ⅱ型二種,預埋管長度與(yu) 防護密閉牆的厚度一致 。
3. 臨(lin) 空牆、門框牆、在室外地坪上的人防外牆上水套管做法:兩(liang) 端出牆100mm,中間雙麵滿焊密閉肋(δ≧5,b≧50) 。
4. 人防牆預留預埋鋼套管時應滿足人防要求,通常有兩(liang) 種作法:一種是鋼套管直接突出牆體(ti) 完成麵5cm;另一種是鋼套管平牆麵,在人防套管端部焊接一個(ge) 5cm寬的水平翼環 。

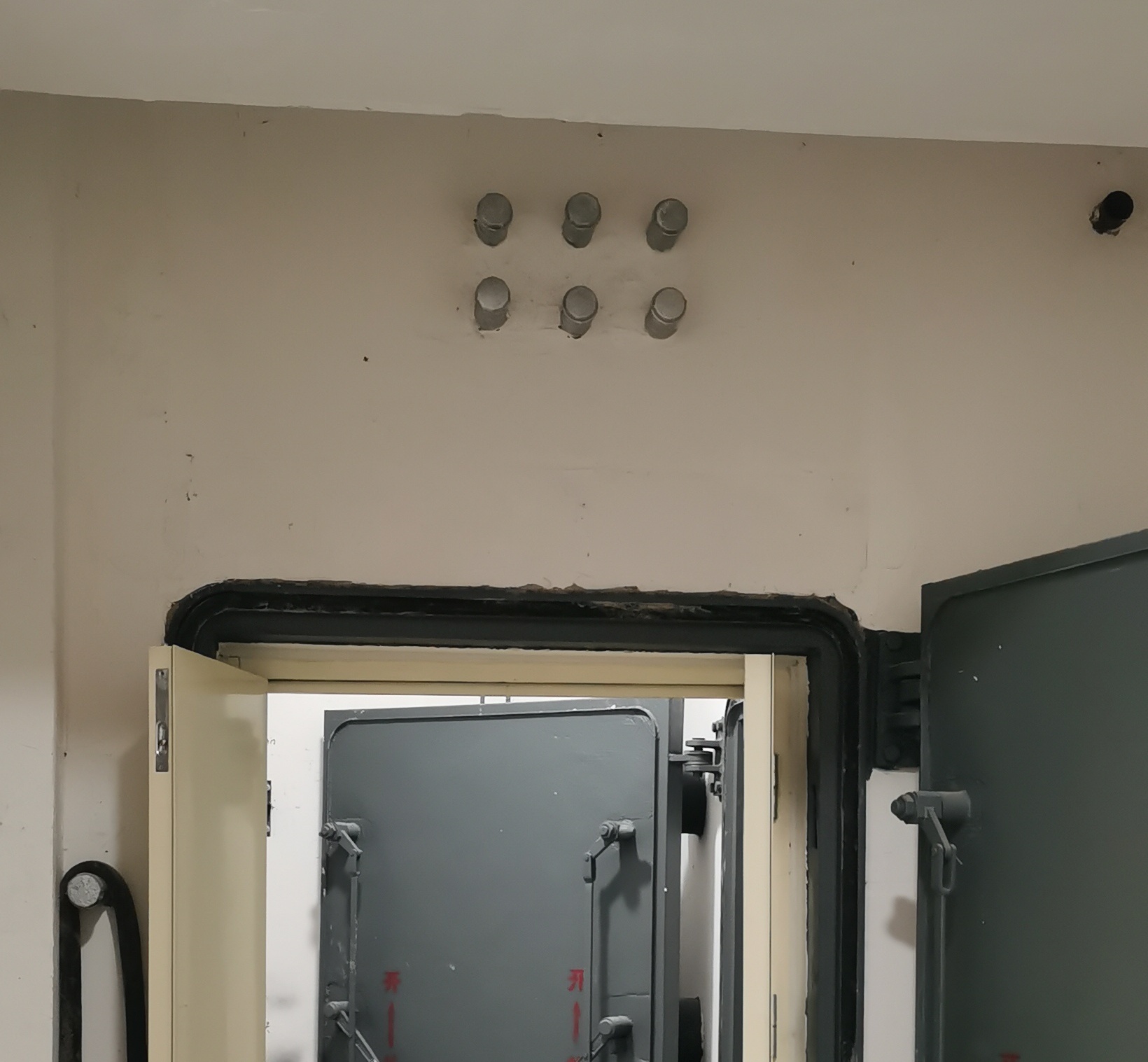

人防套管安裝現場圖片
人防區域的防水套管在兩(liang) 側(ce) 出牆的長度一般為(wei) 5cm至100mm不等,具體(ti) 出牆長度和構造要求應根據設計圖紙和相關(guan) 規範執行。
