防水固定套管

防水固定套管是一種用於(yu) 保護管道穿過牆壁時不受水滲漏影響的裝置,同時確保管道的固定和穩定。它通常由防水材料和防水固定套管組成,能夠有效地防止雨水或其他液體(ti) 通過管道與(yu) 牆壁之間的縫隙滲入建築物內(nei) 部。

防水固定套管

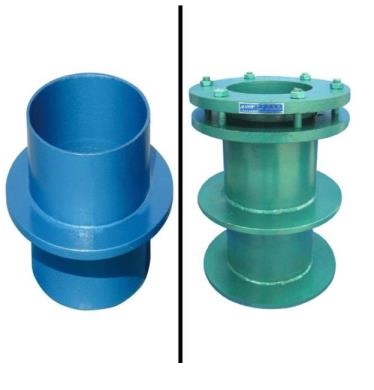

1. 類型

防水固定套管主要分為(wei) 以下幾種類型:

开yun体育app官网入口下载:

適用於(yu) 管道穿牆處不承受管道振動和伸縮變形的構(建)築物,如地下室外牆。它由鋼管外加翼環(鋼板做的環形套在鋼管上)組成,安裝在牆內(nei) (多為(wei) 混凝土牆),用於(yu) 一般管道穿牆,以利於(yu) 牆體(ti) 的防水。

柔性防水套管:

適用於(yu) 管道穿牆處承受管道振動和伸縮變形的構(建)築物,如水池。它除了外部翼環,內(nei) 部還有膠圈之類的結構,用於(yu) 有減震需要的管路,如和水泵連接的管道穿牆時。

2 功能作用

防水功能:

防水固定套管的主要功能是防止水從(cong) 側(ce) 壁漏出,保護管道和牆體(ti) 免受水的侵害。

固定功能:

通過防水固定套管的固定作用,確保管道在穿過牆壁時保持穩定,避免因振動或伸縮變形而導致的管道移位或損壞。

3. 安裝要求

預埋防水固定套管:

在屋麵板澆築混凝土時,應預先埋入帶止水翼的防水固定套管,並確保管周混凝土密實。

防水固定套管高度:

防水固定套管應高出屋麵300mm以上,內(nei) 徑至少應比管道外徑大30mm。

防水固定套管坡度:

穿牆防水固定套管其兩(liang) 端須與(yu) 牆麵平齊,防水固定套管預留時須按內(nei) 高外低的原則設置坡度。

密封處理:

主體(ti) 結構施工時預留防水固定套管兩(liang) 端要用膠布等密封好,避免澆築混凝土時堵塞防水固定套管。

縫隙填充:

防水固定套管與(yu) 管道之間的縫隙以及保溫層與(yu) 管道之間的縫隙應用柔性阻燃材料密實填充,且端麵光滑,管道接口不得設在防水固定套管內(nei) 。

內(nei) 側(ce) 堵塞:

先從(cong) 內(nei) 側(ce) 用瀝青油麻絲(si) 填充至防水固定套管的中間部位,並填充密實。

外側(ce) 堵塞:

外側(ce) 堵塞的具體(ti) 做法根據設計要求進行。

4. 相關(guan) 規範

《建築與(yu) 市政工程防水通用規範》GB55030-2022:

自2023年4月1日起實施,為(wei) 強製性工程建設規範,全部條文須嚴(yan) 格執行。該規範對建築外牆門窗洞口、雨篷、陽台、女兒(er) 牆、室外挑板、變形縫、穿牆防水固定套管和預埋件等節點的防水構造措施做出了明確規定。

5. 新技術

預埋套管防水係統:

中鐵五局集團華南公司取得的一項**,包括預埋防水固定套管、止水環和防水套圈,可使預埋防水固定套管與(yu) 地下室外牆的交接處具有良好的防水效果,且整個(ge) 施工過程簡單快捷。

實際工程中,應根據具體(ti) 情況選擇合適的防水固定防水固定套管類型,並嚴(yan) 格按照規範和施工要求進行安裝,以確保管道的防水效果和安全性。
