在人防工程領域,F型密閉套管是用於(yu) 確保管道穿越防護牆體(ti) 時的密封性和防護性能的重要組件。07FE02圖集作為(wei) 防空地下室給排水安裝的標準指導文件,詳細闡述了F型密閉套管的安裝方法和要求。本文將根據07FE02圖集的相關(guan) 內(nei) 容,詳細介紹F型密閉套管的特點、安裝步驟和相關(guan) 技術參數。
一、F型密閉套管的特點
F型密閉套管是專(zhuan) 為(wei) 穿鋼管設計的一種防護密閉套管,它由鋼製密閉套管、翼環、擋圈、固定法蘭(lan) 和擋板組成。這種密閉套管的設計考慮了在承受較大壓力的同時,確保管道的密封性和耐久性。F型密閉套管的翼環和擋板設計,為(wei) 其提供了額外的穩定性和防護能力。
二、安裝步驟
1、預埋位置的確定:
在混凝土牆體(ti) 澆築前,應根據設計圖紙預埋F型密閉套管。確保f型密閉套管的軸線與(yu) 牆麵垂直,並且位於(yu) 牆體(ti) 厚度的中間位置。
2、固定方式的選擇:
f型密閉套管需要與(yu) 周圍的結構鋼筋牢固焊接,以確保在後續使用中的穩定性。
3、密閉肋的製作與(yu) 安裝:
F型密閉套管的翼環通常采用厚度為(wei) 10-12mm的鋼板製作。在安裝時,需要先將填充材料施工完畢後,再進行擋板和固定法蘭(lan) 的焊接。
4、密封材料的填充:
在f型密閉套管與(yu) 管道之間填充適當的密封材料,如橡膠密封圈或其他彈性材料,以確保連接處的密封性。
三、技術參數
07FE02圖集第19頁提供了F型密閉套管的詳細技術參數,包括:
1、管徑和穿管直徑:
提供了不同直徑的F型密閉套管的管徑和穿管直徑,以適應不同尺寸的管道。
2、翼環厚度和高度:
詳細列出了翼環的厚度和高度,這些參數對於(yu) 確保f型密閉套管的結構強度和密封性能至關(guan) 重要。
3、密封方式:
圖集展示了F型密閉套管的密封方式,包括使用橡膠密封圈或其他密封材料的方法。

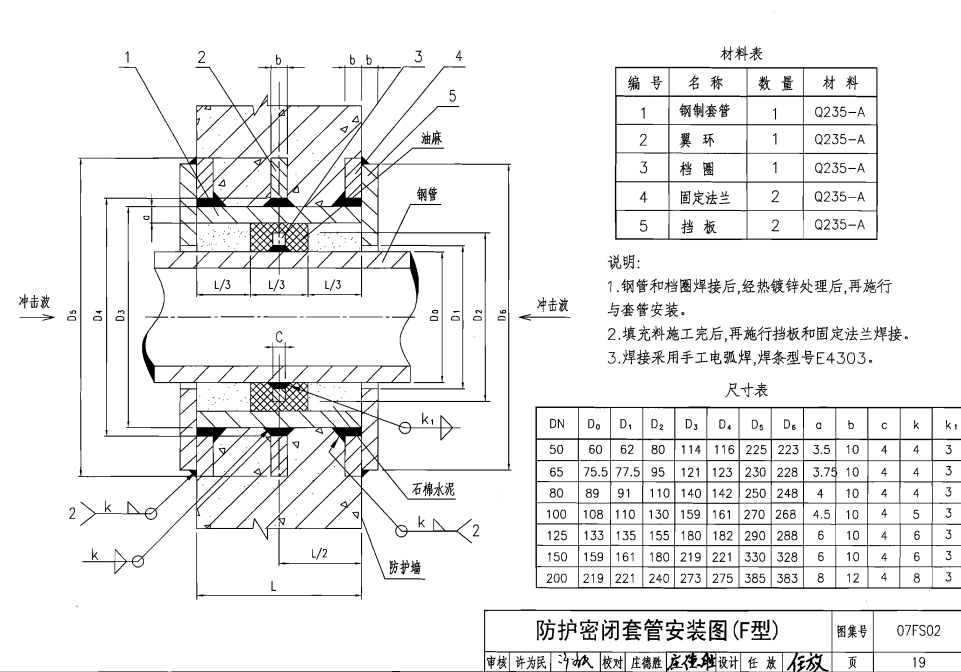

07FE02圖集為(wei) F型密閉套管的安裝示意圖
07FE02圖集為(wei) F型密閉套管的安裝提供了詳盡的指導,確保了人防工程中管道穿越防護牆體(ti) 的密封性和防護性能。遵循圖集的指導和規定,施工人員可以確保防護密閉套管的安裝質量,從(cong) 而保障整個(ge) 工程的防護性能。
