在建築人防工程中,通風穿牆套管的施工做法至關(guan) 重要,因為(wei) 它們(men) 確保了工程的防護密閉性和安全性。以下是通風穿牆套管的常見施工做法:
1. 預埋通風穿牆套管:
- 通風穿牆套管應采用厚度不小於(yu) 3mm的鋼板焊接製作,其焊縫應飽滿、均勻、嚴(yan) 密 。
- 密閉翼環應采用厚度大於(yu) 3mm的鋼板製作,翼高宜為(wei) 30～50mm,並與(yu) 通風穿牆套管的結合部位應滿焊 。
- 通風穿牆預埋管伸出牆麵的長度應大於(yu) 100mm 。
2. 密閉翼環的安裝:
- 密閉翼環應位於(yu) 牆體(ti) 厚度的中間,並與(yu) 周圍結構鋼筋焊牢 。
- 密閉翼環的軸線應與(yu) 所在牆麵垂直,管端麵應平整 。
3. *密閉穿牆短管作 通風穿牆套管時:
- 在 通風穿牆套管與(yu) 管道之間應用密封材料填充密實,並應在管口兩(liang) 端進行密閉處理 。
- 填料長度應為(wei) 管徑的3～5倍,且不得小於(yu) 100mm 。
4. 多根管線穿越同一牆體(ti) :
- 可在密閉穿牆短管兩(liang) 端各焊上一塊密閉翼環,兩(liang) 塊密閉翼環均應與(yu) 所在牆體(ti) 的鋼筋焊牢,且不得露出牆麵 。
5. 通風管的安裝:
- 風管的規格、尺寸應符合設計要求 。
- 焊縫應飽滿、均勻、嚴(yan) 密,嚴(yan) 禁有燒穿、漏焊和裂縫等缺陷 。
6. 風管與(yu) 設備連接的法蘭(lan) :
- 法蘭(lan) 應符合一定的規定,如法蘭(lan) 平麵度的允許偏差為(wei) 2mm 。
7. 風管安裝的允許偏差:
- 中心線標高 ±10mm,清潔區風管水平度每米3mm,全長20mm,豎向風管垂直度每米2mm,全長20mm 。
8. 通風穿牆預埋管安裝驗收:
- 應按隱蔽項目進行驗收,包括預埋管件的數量、位置、規格,垂直度等 。
9. 風管安裝驗收:
- 風管的規格、尺寸應滿足設計要求,風管之間采用焊接連接 。
完成上述工作,可以確保通風穿牆套管的正確安裝,從(cong) 而**人防工程的防護功能。

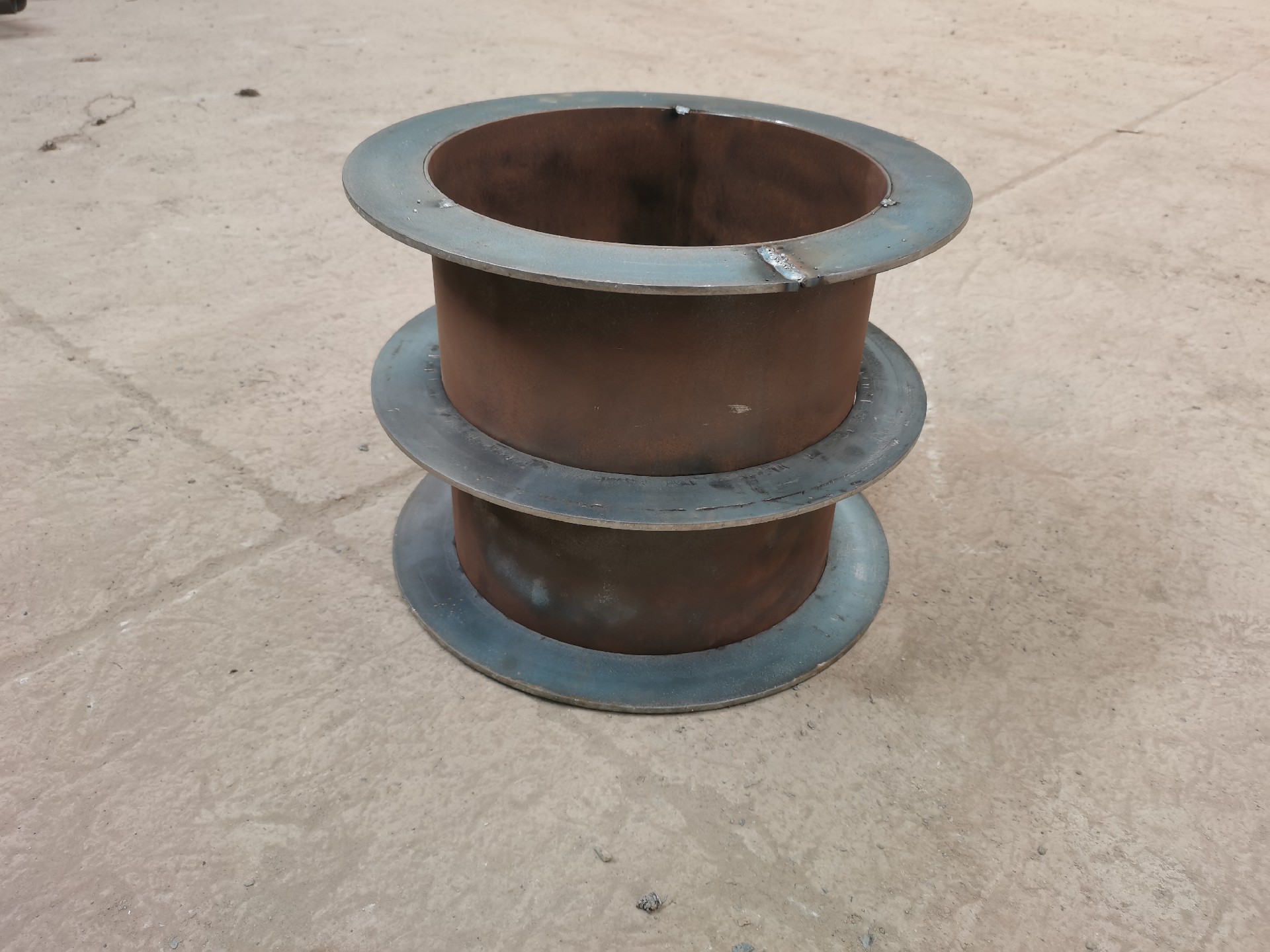

建築人防工程通風穿牆套管
