柔性套管圖集 尺寸

柔性套管圖集及尺寸是防水工程中重要的參考資料,它詳細規定了柔性套管的規格、尺寸、安裝要求等。以下是對柔性套管圖集及尺寸的詳細解讀:

柔性套管圖集概述

柔性套管圖集通常包含了多種規格的柔性套管圖紙,如DN50、DN65、DN80、DN100、DN125、DN200、DN250、DN300、DN400、DN500等。這些圖紙詳細展示了柔性套管的各個(ge) 部位尺寸,如管徑、壁厚、翼環尺寸、法蘭(lan) 尺寸等,為(wei) 設計和施工提供了重要依據。

柔性套管尺寸詳解

柔性套管的尺寸通常包括以下幾個(ge) 關(guan) 鍵參數:

• DN(公稱直徑):表示柔性套管所能穿過的管道的較大直徑。例如,DN100柔性套管表示其可以穿過公稱直徑為(wei) 100mm的管道。

• D1:所需穿的管子的外徑。這個(ge) 尺寸決(jue) 定了柔性套管的較小內(nei) 徑,以確保管道能夠順利穿過。

• D2:柔性套管的外徑。這個(ge) 尺寸比D1大,以提供足夠的空間供管道穿過,並容納密封材料和其他部件。

• D3:壓蘭(lan) (法蘭(lan) )的內(nei) 徑。這個(ge) 尺寸與(yu) D1相關(guan) ,但通常稍大於(yu) D1,以便在管道穿過時提供一定的間隙。

• D4:對角螺柱的中心距。這個(ge) 尺寸用於(yu) 確定法蘭(lan) 上螺柱的位置,以確保法蘭(lan) 能夠牢固地安裝在套管上。

以DN100柔性套管為(wei) 例,其典型尺寸可能如下:

• DN(公稱直徑):100mm

• D1(所需穿的管子外徑):約108mm(具體(ti) 取決(jue) 於(yu) 管道類型)

• D2(柔性套管外徑):約146mm(具體(ti) 尺寸可能因製造商和產(chan) 品而異)

• D3(壓蘭(lan) 內(nei) 徑):略大於(yu) D1,例如114mm

• D4(對角螺柱中心距):根據法蘭(lan) 尺寸確定,通常會(hui) 在圖紙中明確標注

注意事項

• 在選擇柔性套管時,應根據實際管道的規格和安裝要求選擇合適的尺寸。

• 柔性套管的尺寸可能因製造商和產(chan) 品標準的不同而有所差異,因此在實際應用中應參考具體(ti) 的產(chan) 品規格表或圖紙。

• 柔性套管的安裝應嚴(yan) 格按照相關(guan) 規範和圖紙要求進行,以確保其密封性和耐久性。

柔性套管圖集**

柔性套管圖集通常可以通過以下途徑**:

• 專(zhuan) 業(ye) 網站:如kaiyun中国官方登录入口、築龍網等建築類專(zhuan) 業(ye) 網站,這些網站提供了豐(feng) 富的防水套管圖集和相關(guan) 資料。

• 設計規範:如《建築給水排水及采暖工程施工質量驗收規範》等國家標準或行業(ye) 標準中也可能包含柔性套管的相關(guan) 要求和圖集。

• 製造商資料:防水套管的製造商通常會(hui) 提供詳細的產(chan) 品規格表和圖紙,供設計師和施工人員參考。

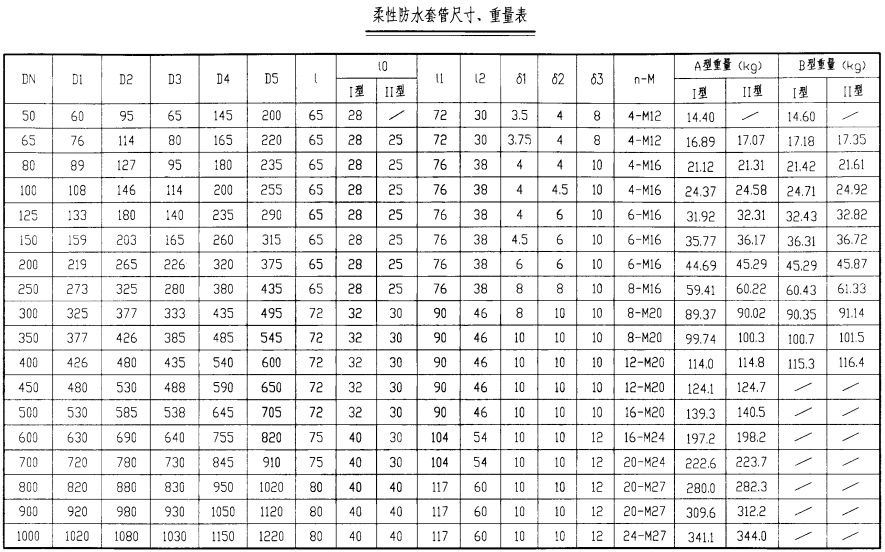

柔性套管圖集 尺寸表
