鋼性防水套管是建築工程中用於(yu) 管道穿牆的重要組件,它確保了牆體(ti) 的完整性和防水性能。根據國家建築標準設計圖集02S404或S312標準,鋼性防水套管有一套詳細的尺寸對照表,以適應不同直徑的管道穿牆需求。
在具體(ti) 介紹鋼性防水套管的管徑對照表之前,我們(men) 首先需要了解一些基本的參數定義(yi) :
- **DN**:表示套管的公稱直徑,這是管道穿牆的主要參考尺寸。
- **D1**:套管設計穿管的外徑,即套管內(nei) 部可以穿過的管道外徑。
- **D3**:套管本身的外徑,關(guan) 係到套管與(yu) 牆體(ti) 之間的匹配。
- **D4**:翼環的外徑,翼環是套管的一部分,用於(yu) 增強套管與(yu) 牆體(ti) 的連接。
- **δ**:套管的厚度,影響套管的結構強度。
- **L**:套管的長度,通常根據牆體(ti) 厚度和安裝要求確定。
以下是一些根據02S404圖集得出的鋼性防水套管的規格示例,這些規格是工程中常見的尺寸:
- DN50:外徑D1為(wei) 60mm,D3為(wei) 114mm,翼環外徑D4為(wei) 114mm,套管厚度δ為(wei) 3.5mm。
- DN65:外徑D1為(wei) 75.5mm,D3為(wei) 121mm,翼環外徑D4為(wei) 121mm,套管厚度δ為(wei) 3.75mm。
- DN80:外徑D1為(wei) 89mm,D3為(wei) 140mm,翼環外徑D4為(wei) 140mm,套管厚度δ為(wei) 4mm。
- DN100:外徑D1為(wei) 108mm,D3為(wei) 159mm,翼環外徑D4為(wei) 159mm,套管厚度δ為(wei) 4.5mm。
- DN125:外徑D1為(wei) 133mm,D3為(wei) 180mm,翼環外徑D4為(wei) 180mm,套管厚度δ為(wei) 6mm。
- DN150:外徑D1為(wei) 159mm,D3為(wei) 203mm,翼環外徑D4為(wei) 203mm,套管厚度δ為(wei) 6mm。
- DN200:外徑D1為(wei) 219mm,D3為(wei) 273mm,翼環外徑D4為(wei) 273mm,套管厚度δ為(wei) 8mm。
- DN250:外徑D1為(wei) 273mm,D3為(wei) 325mm,翼環外徑D4為(wei) 325mm,套管厚度δ為(wei) 8mm。
這些尺寸是开yun体育app官网入口下载設計和施工的基礎,它們(men) 確保了套管可以適應不同厚度的牆體(ti) ,並且與(yu) 管道緊密配合,以達到良好的防水效果。

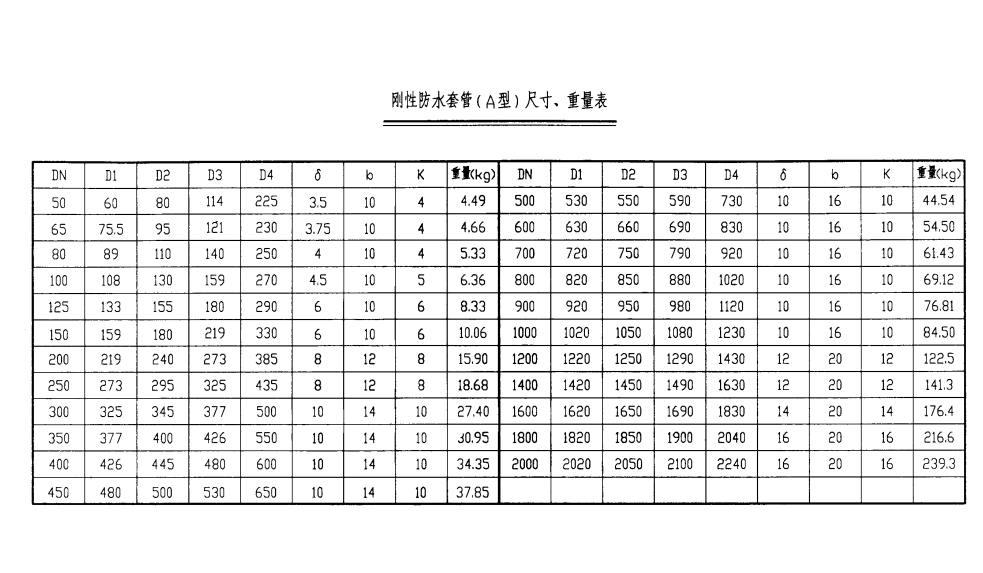

开yun体育app官网入口下载(A型)尺寸、重量表
在選擇和使用鋼性防水套管時,需要考慮以下因素:
1、牆體(ti) 的厚度和材料,確保套管可以完全嵌入牆體(ti) 中。
2、管道的類型和尺寸,以確定所需的套管公稱直徑。
3、安裝環境的特殊要求,如是否需要承受振動或溫度變化。
鋼性防水套管的正確選擇和安裝對於(yu) 確保建築工程的質量和安全至關(guan) 重要。在施工過程中,應嚴(yan) 格按照設計圖紙和相關(guan) 規範進行操作,確保套管的尺寸、位置和固定方式符合要求。通過準確的尺寸對照和專(zhuan) 業(ye) 的施工技術,可以確保鋼性防水套管在建築工程中發揮其應有的作用,提高建築物的耐久性和防水性能。
