在人防工程設計中,人防電氣套管的預留和預埋通常需要參考詳細的建築和結構設計圖。為(wei) 了準確理解和查看這些信息,可以遵循以下步驟:
1. 設計圖紙集合:
收集完整的人防電氣係統設計圖紙,這包括平麵圖、剖麵圖、立麵圖和細節圖。
2. 圖例和符號:
在閱讀設計圖紙之前,通常需要了解圖紙內(nei) 的符號和圖例。設計圖紙中會(hui) 存在許多標準的符號來表示不同的電氣組件和路徑,如人防電氣套管、電纜槽、接線盒、開關(guan) 箱等。
3. 平麵圖:
從(cong) 平麵圖開始查找,在平麵圖上,通常會(hui) 用特定的線型或符號來表示人防電氣套管的路徑,包括人防電氣套管從(cong) 哪裏起始,穿過哪些區域,以及終止的位置。預留和預埋的部分會(hui) 用不同的圖案或符號來標示。
4. 剖麵圖和立麵圖:
通過剖麵圖和立麵圖可以理解人防電氣套管在牆體(ti) 或樓板中的垂直走向。這些圖表明確了預留和預埋人防電氣套管的高度、深度和與(yu) 其他結構部件的相對位置。
5. 細節圖和大樣圖:
查看人防電氣套管預留和預埋的詳細施工圖,這些細節圖提供具體(ti) 的尺寸、安裝方式及與(yu) 其他設施的連接關(guan) 係。
6. 規格和材料:
設計圖紙還會(hui) 列出人防電氣套管的具體(ti) 規格、材料以及施工的技術要求。該信息通常可以在圖紙的注釋中找到,或者在施工材料表中列出。
7. 溝通和核實:
如果圖紙中的信息不清晰或存在疑問,與(yu) 設計師、項目經理或專(zhuan) 業(ye) 的電氣工程師溝通,**所有的問題都能得到及時和明確的解答。

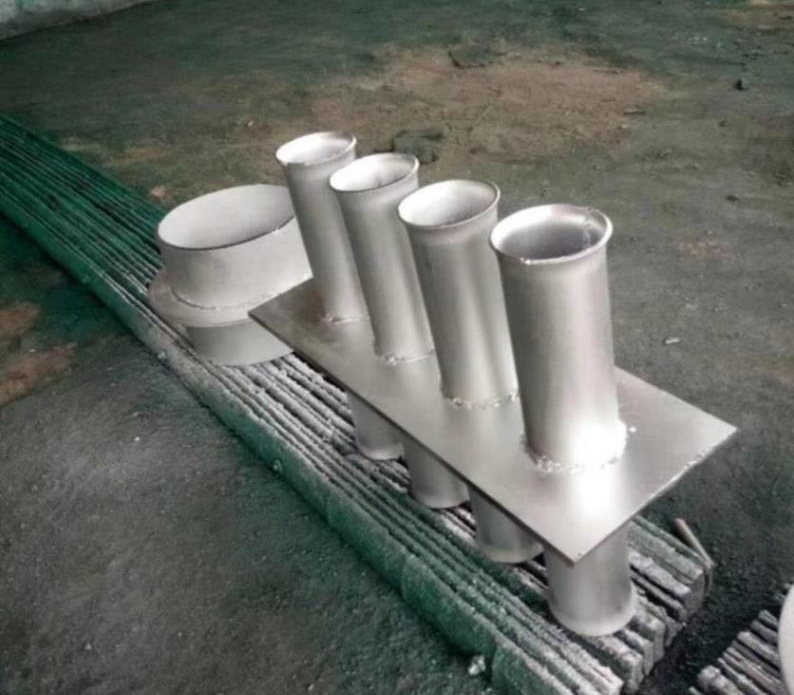

人防電氣套管
正確地理解和遵循設計圖紙是**人防電氣套管預留和預埋正確無誤的關(guan) 鍵。在施工過程中,施工人員應嚴(yan) 格按照設計圖紙進行作業(ye) ,以**電氣係統的安全和**性。在實際施工階段,如有修改或調整,須經過設計單位的審查和批準,並在*終的施工圖中體(ti) 現。
