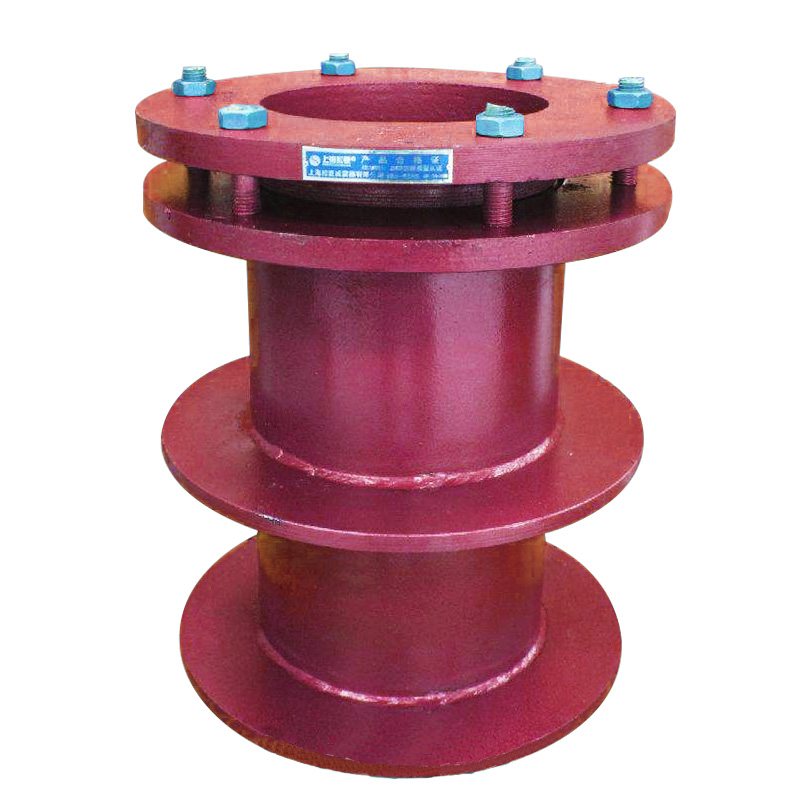

柔性防水套管是一種適用於(yu) 管道穿過牆壁之處受有振動或有嚴(yan) 密防水要求的構築物的五金管件。它通常由建築科學研究院研製設計的S312、02S404標準圖集製造。柔性防水套管可以解決(jue) 普通套管與(yu) 管道之間以及柔型防水套管與(yu) 牆壁之間的漏水問題。
1. 密封要求
封堵材料:
當迎水麵為(wei) 腐蝕性介質時,可采用封堵材料將縫隙封堵。
填料材料:
柔性防水套管的填料材料包括瀝青麻絲(si) 、聚苯乙烯板、聚氯乙烯泡沫塑料板。
密封膏:
常用的密封膏有聚硫密封膏和聚氨酯密封膏。
焊接要求:
焊接結構尺寸公差與(yu) 形位公差按照JB/T5000.3-1998執行,焊接采用手工電弧焊,焊條型號E4303,牌號J422。
2. 分類
國標和非標:
根據與(yu) 標準圖集可以分為(wei) 國標和非標。國標型防水套管嚴(yan) 格按照建設部相關(guan) 的02S404或02S312標準圖集選材和生產(chan) ,而非標則在外形和大概結構符合標準圖集的情況下,對法蘭(lan) 厚度、翼環厚度、管徑與(yu) 厚度放寬要求。
S312型和02S404型:
根據圖集可以分為(wei) S312型柔性防水套管和02S404型柔性防水套管,二者在外形尺寸、結構形式上都有不同。
3. 選擇安裝
國標和非標選擇:
柔性防水套管分為(wei) 國標和非標兩(liang) 種,國標嚴(yan) 格按照標準圖集選材和生產(chan) ,而非標則在外形與(yu) 大概結構符合圖集要求外,對法蘭(lan) 厚度、翼環厚度、管徑與(yu) 管壁厚度做出下差尺寸,以減少重量和成本。
安裝說明:
包括封堵材料的使用、非混凝土牆壁的處理、混凝土牆壁厚度的要求、柔型防水套管重量的計算、柔性填料材料和密封膏的選擇、焊接要求等。
4. 規格
柔性防水套管的規格範圍為(wei) DN15mm至DN3200mm。
5. 剛性區別
柔性防水套管:
適用於(yu) 管道穿過牆壁之處受有振動或有嚴(yan) 密防水要求的構築物,內(nei) 部有檔圈之類的結構,用於(yu) 有減震需要的管道。
开yun体育app官网入口下载:
適用於(yu) 管道穿過牆壁之處要求一般防水的構築物,外部有翼環,用於(yu) 一般管道穿牆。
6. 注意事項
適用場景:柔性防水套管適用於(yu) 管道穿過牆壁之處受有振動或有嚴(yan) 密防水要求的構築物。
非混凝土牆壁處理:
如遇非混凝土牆壁時應改用混凝土牆壁,共澆注混凝土範圍應比翼環直徑大200mm,而且須將柔型防水套管一次澆固於(yu) 牆內(nei) 。
尺寸定製:
表中DN尺寸和牆厚尺寸可根據用戶需要生產(chan) ,定貨時請注明通徑、管外徑、牆厚。
7. 使用說明
尺寸單位:
本圖尺寸均以毫米來計。
適用場景:
柔性防水套管一般穿過牆壁之處受有振動或有嚴(yan) 密防水要求的構築物。
防腐處理:
柔型防水套管部分加工完成後,在其外壁均刷底漆一遍,外層防腐由設計決(jue) 定。
非混凝土牆壁處理:
如遇非混凝土牆壁時應改用混凝土牆壁,其澆注混凝土範圍應比翼環直徑大200mm,而且須將柔型防水套管澆固於(yu) 牆內(nei) 。
混凝土牆厚要求:
穿管處之混凝土牆厚應不小於(yu) 300mm,否則應使牆壁一邊加厚或兩(liang) 邊加厚。
柔型防水套管重量計算:
柔型防水套管的材料重量是按牆厚L值為(wei) 300mm應另行計算。
焊接材料:
柔型防水套管部件焊接材料用A3材料製作,T42焊接。
