柔性防水套管02s404圖集上標記的字母具有特定的含義(yi) ,包括DN、De、D、d和Φ等。下麵將介紹這些字母的含義(yi) :
1. DN(公稱直徑):DN指的是管道的公稱直徑,是外徑與(yu) 內(nei) 徑的平均值。它的數值等於(yu) De減去管壁厚度的一半。奧凡提醒需要注意的是,柔性防水套管02s404圖集DN既不是外徑也不是內(nei) 徑,而是用於(yu) 水、煤氣輸送鋼管、鍍鋅鋼管、非鍍鋅鋼管、鑄鐵管、鋼塑複合管和聚氯乙烯(PVC)管等管材的公稱直徑標注,如DN15、DN50等。
2. De(管道外徑):De指的是管道的外徑,常用於(yu) 標注PPR管、PE管、聚丙烯管等管材的外徑。一般采用De標注的管材需要以外徑乘以壁厚的形式進行標注,例如De25×3表示外徑為(wei) 25mm,壁厚為(wei) 3mm的管材。
3. D(管道內(nei) 徑):D一般表示管道的內(nei) 徑,適用於(yu) 無縫鋼管、焊接鋼管、銅管、不鏽鋼管等管材。對於(yu) 無縫鋼管或有色金屬管道,可以使用“外徑×壁厚”進行標注,例如Φ108×4,其中Φ可省略。
4. d(混凝土管內(nei) 直徑):d一般表示混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材的內(nei) 徑。這些管材的管徑常以內(nei) 徑d進行表示,如d230、d380等。
5. Φ(圓直徑):Φ表示普通圓的直徑,在柔性防水套管中常用於(yu) 表示管材的外徑。當使用Φ進行標注時,通常需要緊跟著乘以壁厚,例如Φ25×3表示外徑為(wei) 25mm,壁厚為(wei) 3mm的管材。對於(yu) 無縫鋼管或有色金屬管道,通常會(hui) 標注為(wei) “外徑×壁厚”,例如Φ108×4。

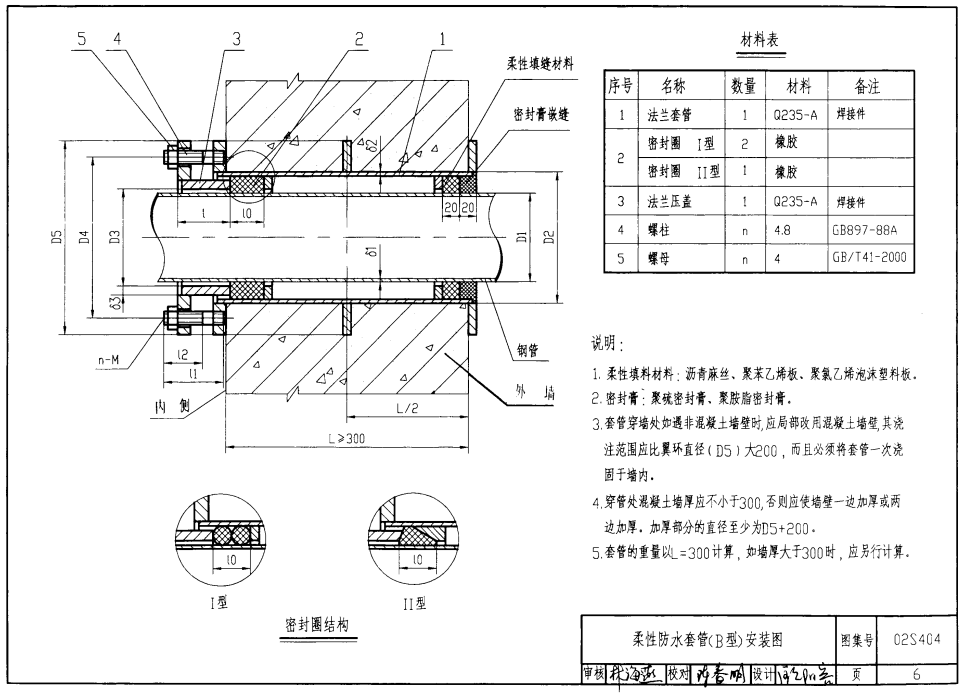

柔性防水套管02s404圖集
不同管材的標記方式有所不同。對於(yu) 水、煤氣輸送鋼管、鑄鐵管和塑料管等管材,應標注公稱直徑DN;對於(yu) 無縫鋼管、焊接鋼管、銅管、不鏽鋼管等管材,管徑一般以外徑×壁厚表示;對於(yu) 鋼筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑常以內(nei) 徑d表示;而塑料管材的管徑則需要按照產(chan) 品標準的方法進行表示。在使用公稱直徑DN表示管徑時,應注意與(yu) 相應柔性防水套管02s404圖集產(chan) 品規格對照表進行對照。通過了解這些標記,可以更方便地理解和選擇合適的柔性防水套管。
