在北京的人防工程中,密閉套管的厚度標準和規範是確保工程質量和安全的重要因素。以下是關(guan) 於(yu) 北京人防密閉套管厚度標準和規範的詳細說明。
一、密閉套管的分類
1. 开yun体育app官网入口下载:
- 適用於(yu) 管道穿牆處不受管道振動和伸縮的構築物。
- 常用於(yu) 地下室外牆、混凝土水池壁等部位。
2. 柔性防水套管:
- 適用於(yu) 有地震設防要求的地區,管道穿牆處承受振動和管道伸縮變形的構築物。
- 常用於(yu) 有地震設防要求的建築物。
二、密閉套管的材料選擇
1. 鋼管:
- 給水管、壓力排水管、電纜電線等的密閉穿牆套管、短管,應采用壁厚不小於(yu) 3mm的鋼管。
- 通風管的密閉穿牆短管,應采用厚2mm～3mm的鋼板焊接製作,其焊縫應飽滿、均勻、嚴(yan) 密。
2. 密閉翼環:
- 套管密閉翼環應采用厚度不小於(yu) 10mm的鋼板製作。
- 短管密閉翼環采用厚度不小於(yu) 3mm的鋼板製作,鋼板應平整,翼高為(wei) 30mm～50mm,密閉翼環與(yu) 密閉穿牆套管的結合部位應雙麵滿焊。
三、密閉套管的製作與(yu) 安裝
1. 製作:
- 密閉套管的製作應嚴(yan) 格按照設計和規範要求進行,確保材料的厚度和焊接質量符合標準。
- 製作完成後,套管內(nei) 壁需刷防鏽漆兩(liang) 道,以增強防腐性能。
2. 安裝:
- 安裝時,套管應準確預埋在設計位置,內(nei) 部采用木屑封堵,外部采用塑料膠帶雙層固定,以免灰漿在振搗時灌入。
- 套管安裝準確驗收合格後,附加鋼筋與(yu) 結構鋼筋點焊,套管與(yu) 附加鋼筋點焊。

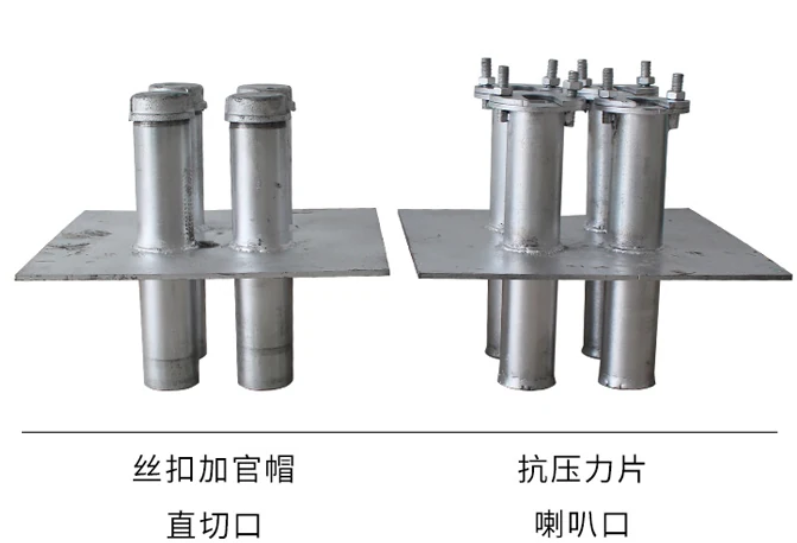

人防密閉套管圖片
四、密閉套管的施工注意事項
1. 預埋階段:
- 應按設計及規範要求,配合土建進度完成預埋。
- 防水套管加工完畢後,應在端部顯著位置塗寫(xie) 清晰可見的標記,內(nei) 容包括製造廠或廠標、產(chan) 品名稱或型號、公稱直徑、材料等。
2. 焊接質量:
- 套管與(yu) 翼環應雙麵焊接,焊口位置焊縫均勻飽滿,不得有漏焊現象。
3. 防腐處理:
- 套管內(nei) 壁刷防鏽漆兩(liang) 道,確保防腐性能。
五、密閉套管的驗收標準
1. 主控項目:
- 防護門、防護密閉門、密閉門的型號、規格應符合設計要求。
- 防護門、防護密閉門、密閉門安裝的位置、方向應符合工程設計要求。
- 防護門、防護密閉門、密閉門的門扇結構厚度和內(nei) 、外麵板厚度應符合設計要求。
- 防護門、防護密閉門、密閉門中與(yu) 門扇結構有關(guan) 的焊縫質量應符合設計要求。
- 防護密閉門、密閉門的密閉性能應達到以下初判條件:門扇內(nei) 表麵嵌壓板所圍範圍內(nei) 無透氣孔縫,門框密封膠條內(nei) 側(ce) 支承板間焊縫及與(yu) 角鋼焊縫連續、不透氣,密封件質量合格,密封膠條接口及接頭數量應符合規定,門扇門框貼合間隙不大於(yu) 6mm,無門檻門密封梁密封膠條壓縮量應不小於(yu) 3mm。
- 防護門、防護密閉門、密閉門門扇的啟閉運轉性能應達到以下要求:單人操作,啟閉靈活、開關(guan) 到位,運轉過程中無卡阻、無異常響聲,停於(yu) 任一位置時無自開自關(guan) 現象。
2. 一般項目:
- 防護門、防護密閉門、密閉門門框、門扇型號尺寸驗收項目及對應的合格指標要求、檢驗方法見表3。
