北京人防穿牆密閉套管的安裝規範主要包括以下幾點:
1. 當管道穿越防護密閉隔牆時,須預埋帶有密閉翼環和防護抗力片的密閉穿牆短管。當管道穿越密閉隔牆時,須預埋帶有密閉翼環的密閉穿牆短管。
2. 密閉穿牆短管的製作和安裝應符合相關(guan) 規範要求,包括給水管、壓力排水管、電纜電線等的密閉穿牆短管。
3. 在北京人防穿牆密閉套管與(yu) 管道之間應用密封材料填充密實,並在管口兩(liang) 端進行密閉處理,填料長度應為(wei) 管徑的3-5倍,且不得小於(yu) 100mm。
4. 管道在北京人防穿牆密閉套管內(nei) 不得有接口。
5. 北京人防穿牆密閉套管內(nei) 徑比管道外徑大30mm-40mm。
6. 當管線穿過臨(lin) 空牆、防護密閉隔牆上預埋的北京人防穿牆密閉套管時,應設置防護抗力片,具體(ti) 規定包括管徑大於(yu) DN150的給排水管、風管,管徑不大於(yu) DN150的給排水管、風管穿過核4B級及以上的工程,電氣管線穿過常5級、核5級及以上的工程等情況。
7. 防護抗力片應用鋼板製作,鋼板應平整,其厚度不小於(yu) 10mm。
8. 密閉穿牆管施工時應隨土建施工時一起澆築在牆內(nei) 。
以上規範要求可**人防穿牆密閉套管的安裝符合防護和密閉的要求,以保障人民防空工程的安全。
關(guan) 鍵詞:北京人防、穿牆密閉套管、安裝規範
描述:了解北京地區人防工程中穿牆密閉套管的安裝規範,包括人防穿牆密閉套管製作、安裝要求、密封處理、防護抗力片設置等,以**人防工程的防護和密閉性能。

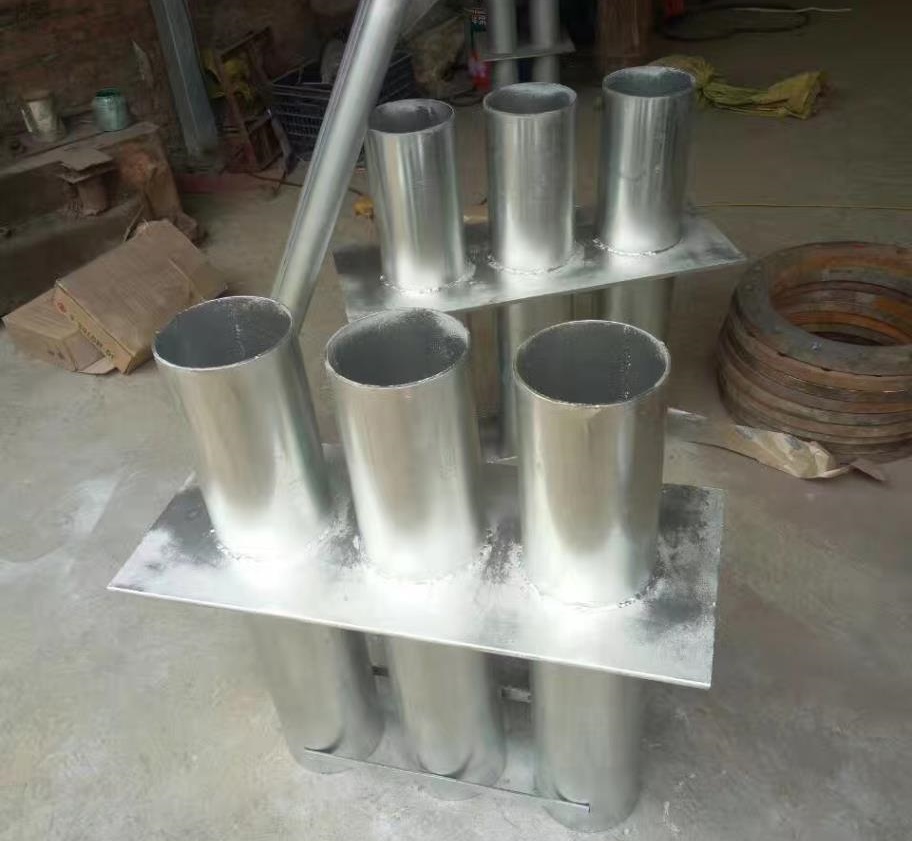

北京人防穿牆密閉套管圖片
