人防套管通常在以下類型的圖紙中體(ti) 現:
1. 人防工程電氣大樣圖集:
這類圖集包含了人防工程中電氣相關(guan) 的大樣圖,其中會(hui) 詳細展示插接式母線槽穿人防牆安裝示意圖、多根電纜穿人防牆示意圖等,這些圖紙中會(hui) 體(ti) 現人防套管的安裝和使用情況。
2. 建築开yun体育app官网入口下载標準圖集:
在這類圖集中,會(hui) 包含有關(guan) 开yun体育app官网入口下载的標準設計和尺寸信息,這些套管用於(yu) 人防工程中以確保防護密閉性。
3. 人防交底資料:
在各專(zhuan) 業(ye) 人防施工要點的交底資料中,會(hui) 提到所有穿入人防圍護結構的戰時和平時使用的水電管線,都應在穿圍護結構位置預埋密閉套管,這些資料中會(hui) 詳細說明人防套管的預埋情況。
4. 防空地下室預留、預埋孔況圖:
這類圖紙中會(hui) 標識戰時和平時使用的管線預埋情況,包括人防套管的預埋位置和數量,供施工時參考。
5. 人防工程穿牆管線密閉處理大樣圖:
這些圖紙專(zhuan) 門展示穿牆管線的密閉處理方式,包括人防套管的詳細構造和安裝要求。
6. 人防區域電源引入用防爆電纜井資料圖及電纜穿人防牆密閉管示意圖:
這類圖紙提供了電源引入用防爆電纜井和電纜穿人防牆密閉管的詳細資料,其中包含了人防套管的布置和安裝細節。

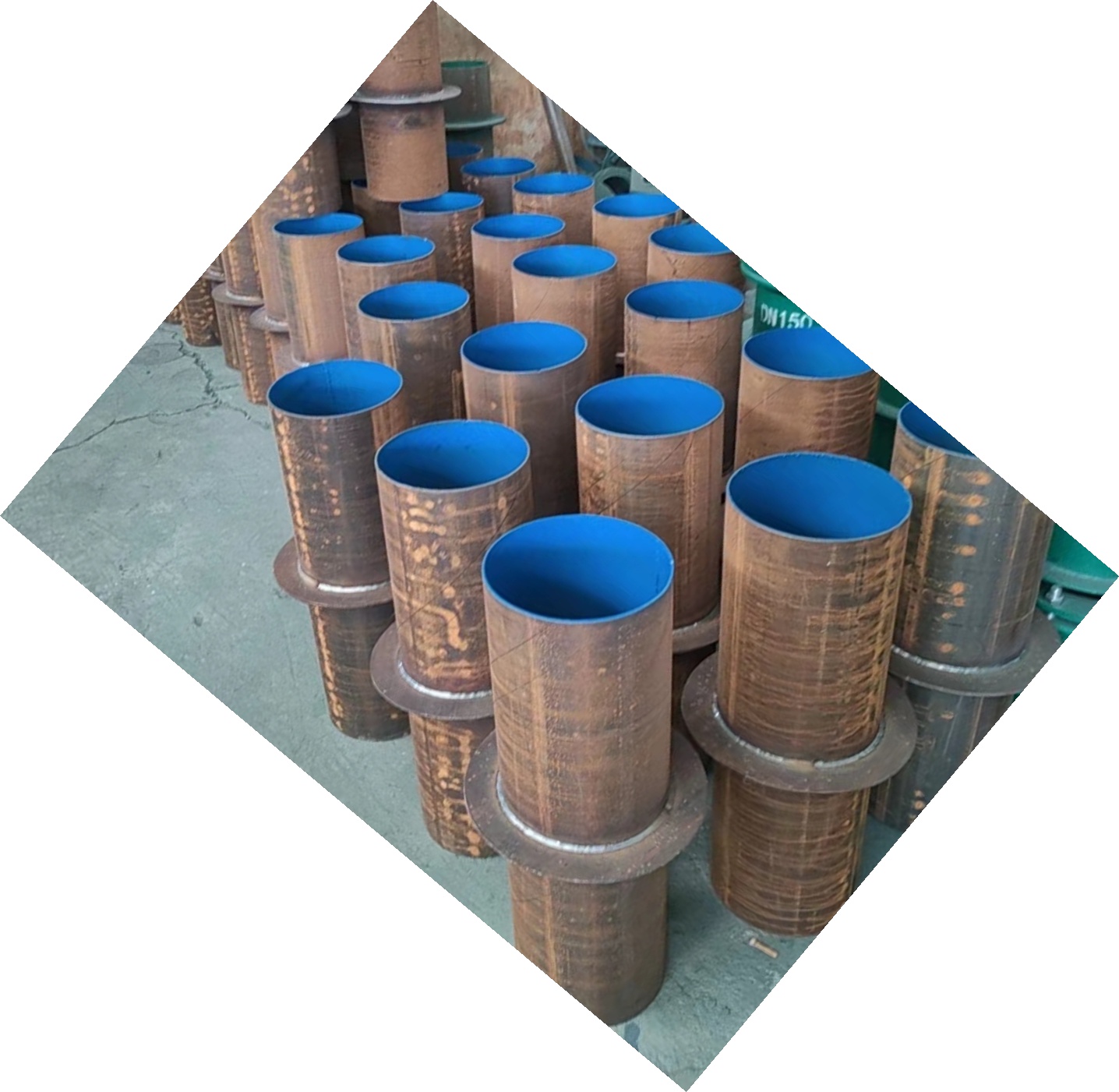

人防套管
