人防密閉線盒的設計規範要求如下:
1. 接線盒類型與(yu) 材質:
人防內(nei) 部燈具接線盒多數情況下可選用86塑料接線盒,但在特定位置,如防護密閉門(密閉門)兩(liang) 側(ce) 的照明回路上,以及平時照明穿越人防牆的地方,則需預留防護密閉接線盒。這些接線盒的材質須采用熱鍍鋅鋼板,且厚度不得小於(yu) 3mm,以確保其強度和防腐性能。
2. 尺寸與(yu) 結構:
防護密閉接線盒的標準尺寸為(wei) 180mm×150mm×120mm,蓋板厚度為(wei) 210mm×180mm,這樣的尺寸設計充分考慮了人防工程中的線纜敷設和防護需求。同時,接線盒應具有6個(ge) 螺絲(si) 孔,結構為(wei) 內(nei) 壓邊,工藝精細且標準。
3. 安裝與(yu) 預埋:
接線盒應預埋在人防頂板內(nei) 或牆體(ti) 中,具體(ti) 位置需根據施工圖紙進行確定。預埋深度也有明確要求,預埋在人防頂板內(nei) 的接線盒,其厚度不能超過板厚的三分之一。這一規定旨在確保接線盒在澆築混凝土時不會(hui) 因壓力過大而損壞,同時也便於(yu) 後期的維護和更換。
4. 防護與(yu) 密閉:
- 在防護密閉門或臨(lin) 戰封堵外側(ce) 受衝(chong) 擊波方向,接線盒的防護要求更為(wei) 嚴(yan) 格。它們(men) 應采用防護蓋板,蓋板厚度也應為(wei) 大於(yu) 等於(yu) 3mm的熱鍍鋅鋼板。這一措施能夠確保接線盒在受到衝(chong) 擊波時不會(hui) 受損,從(cong) 而保障線纜的正常傳(chuan) 輸。同時,接線盒還應具有良好的密閉性能,以防止外部水分、灰塵等雜質進入接線盒內(nei) 部,影響線纜的正常使用。密閉填料可根據實際情況選用環氧樹脂、密閉防火膠泥、白布帶粘聚醋酸乙烯根填入、油麻纏繞封堵等方式進行封堵。
5. 電氣管線穿越處:
在電氣管線穿越外牆、臨(lin) 空牆、防護密閉隔牆和密閉隔牆時,應選用管壁厚度不小於(yu) 2.5mm的熱鍍鋅鋼管,並采取密閉封堵措施。
6. 給水管和壓力排水管穿越處:
給水管和壓力排水管的密閉穿牆短管,采用壁厚大於(yu) 3mm的熱鍍鋅鋼管。

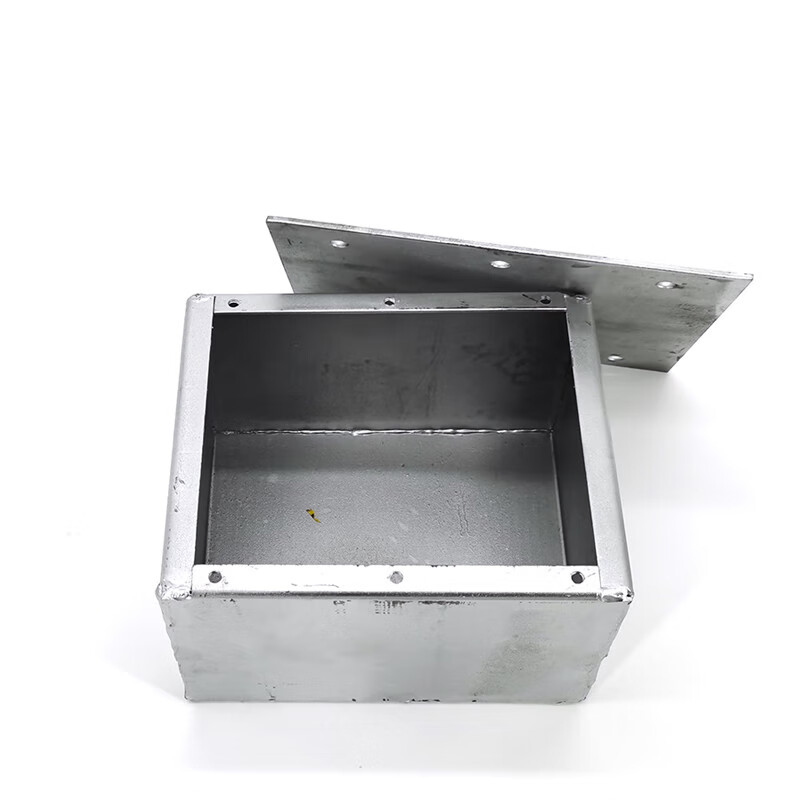

人防密閉線盒
