人防區域穿牆套管出牆規範主要依據《人民防空地下室設計規範》GB50038以及相關(guan) 的國家標準圖集來確定。
一、伸出牆麵長度要求
1.電纜穿牆套管:
伸出牆麵的長度應為(wei) 30~50mm。這一要求旨在確保套管能夠有效保護電纜,同時避免伸出過長對建築外立麵造成影響。
2.建築給水排水穿牆套管:
應超出牆麵40mm。這是為(wei) 了確保給排水管道在穿越牆體(ti) 時能夠得到充分的保護,防止因牆體(ti) 擠壓或砂漿壓迫而損壞。
3.空氣流通穿牆套管:
伸出牆麵的長度不應超過100mm。這一要求旨在保持空氣流通的順暢性,同時避免套管過長影響建築美觀和安全性。
二、套管製作與(yu) 安裝要求
1.材料選擇:
套管應采用壁厚大於(yu) 3mm的鋼管和3mm的鋼板(做翼環)焊接製作。這是為(wei) 了確保套管的強度和耐久性,能夠承受一定的壓力和衝(chong) 擊。
2.翼環製作:
密閉翼環應采用厚度大於(yu) 3mm的鋼板製作,鋼板應平整,其翼高宜為(wei) 30~50mm。密閉翼環與(yu) 密閉穿牆短管的結合部位應滿焊,以確保密封性。
3.安裝位置:
密閉翼環應位於(yu) 牆體(ti) 厚度的中間,並應與(yu) 周圍結構鋼筋焊牢。這是為(wei) 了確保套管在牆體(ti) 中的穩定性和密封性。
4.軸線與(yu) 牆麵關(guan) 係:
密閉穿牆短管的軸線應與(yu) 所在牆麵垂直,管端麵應平整。這是為(wei) 了確保套管在安裝後能夠保持正確的位置和姿態,不影響其使用效果。
三、其他注意事項
1.防腐處理:
套管在安裝前應在套管外壁刷底漆一道,套管內(nei) 應刷防鏽漆兩(liang) 道。這是為(wei) 了延長套管的使用壽命,防止其因腐蝕而損壞。
2.填充物要求:
在防水套管與(yu) 管道正中間應應用橡膠製品添充壓實度,並應在立管兩(liang) 側(ce) 進行封閉式處理。填充物長度應是管經的3~5倍,且不能小於(yu) 100mm。這是為(wei) 了確保套管與(yu) 管道之間的密封性,防止水或其他液體(ti) 滲入。
3.驗收要求:
在人防驗收時,應對穿牆套管進行質量檢驗。這包括檢查套管的伸出牆麵長度、製作與(yu) 安裝質量、密封性等是否符合規範要求。

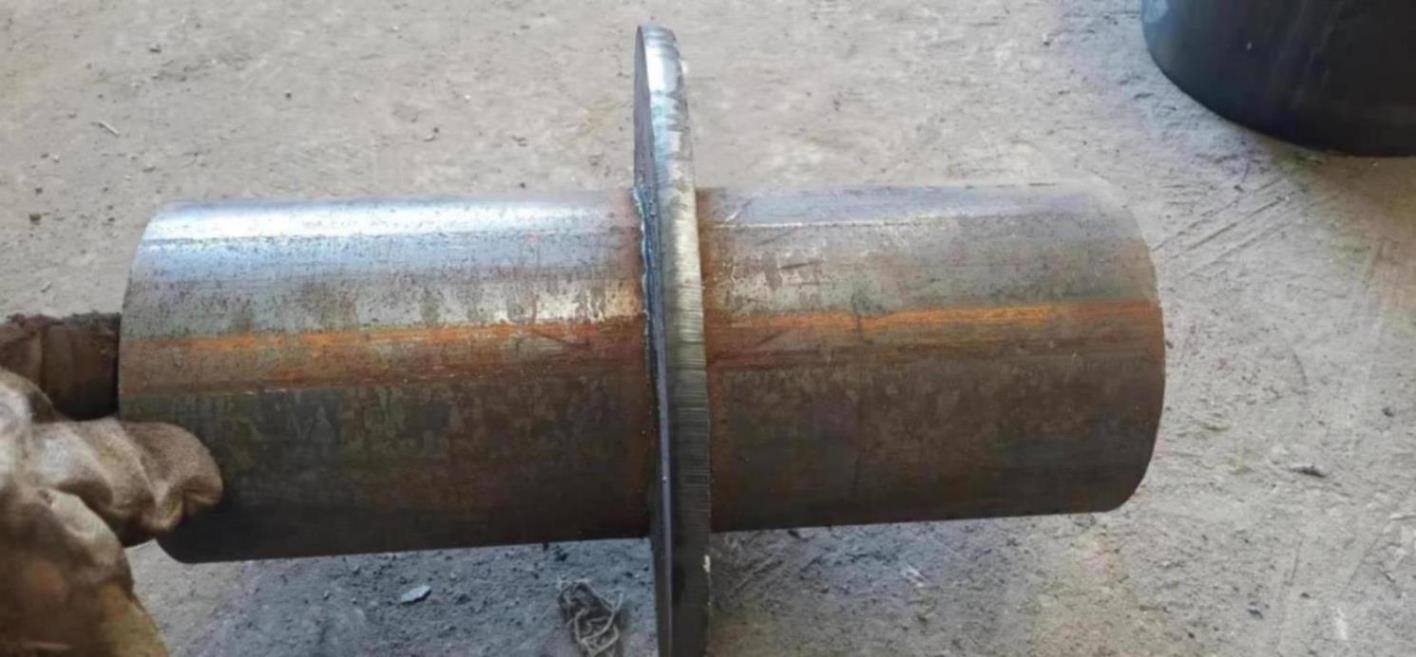

人防區域穿牆套管
人防區域穿牆套管出牆規範涉及多個(ge) 方麵,包括伸出牆麵長度要求、套管製作與(yu) 安裝要求以及其他注意事項等。設計和施工中,應嚴(yan) 格遵守這些規範要求,以確保人防工程的安全性和功能性。
