开yun体育app官网入口下载圖集規範07MS101主要涉及市政給水管道工程及附屬設施中的防水套管部分,以下是對該圖集規範的詳細解讀:
一、圖集概述
名稱:07MS101
子項:07MS101-5防水套管
適用範圍:主要適用於(yu) 民用、一般工業(ye) 、市政給排水工程構築物,特別是城鎮、工業(ye) 企業(ye) 及居住區的室外給水工程的設計與(yu) 施工。
發布與(yu) 實施日期:發布於(yu) 2007年12月1日,並自該日起實施。
二、开yun体育app官网入口下载分類與(yu) 結構
分類:开yun体育app官网入口下载在圖集中分為(wei) A型、B型、C型三種。A型適用於(yu) 無縫鋼管,B型、C型適用於(yu) 球墨鑄鐵管及鑄鐵管。
結構:开yun体育app官网入口下载主要由鋼殼和翼環組成,結構簡單,安裝後不允許變形,能有效防止水從(cong) 側(ce) 壁漏出。
三、开yun体育app官网入口下载尺寸標注與(yu) 選型

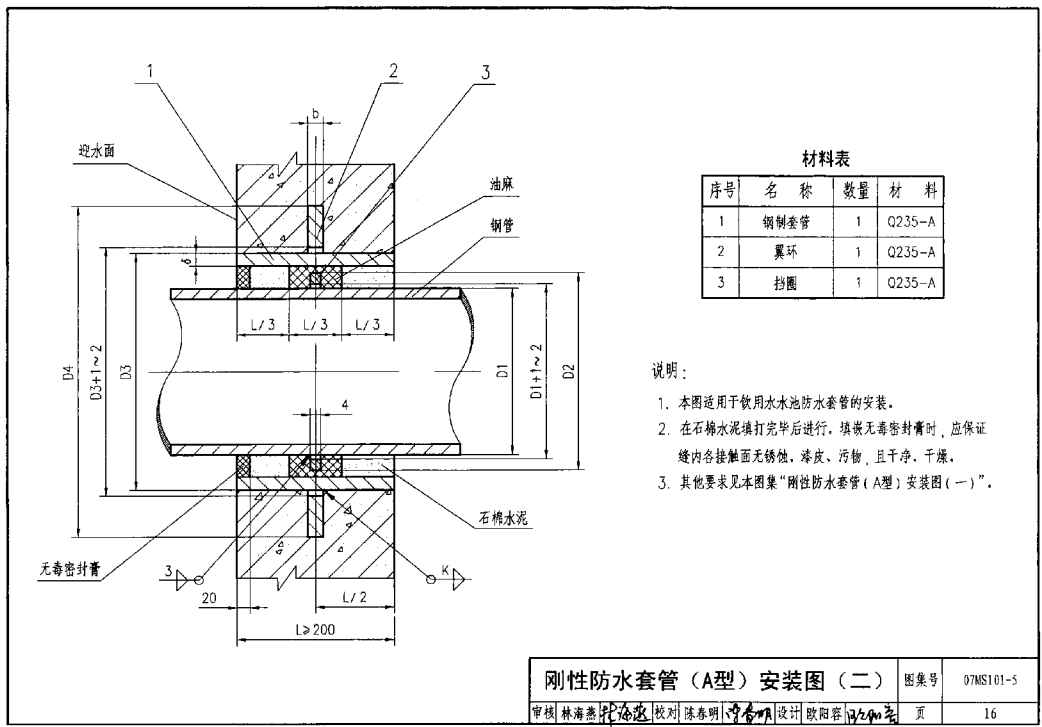

尺寸標注:圖集中,DN表示开yun体育app官网入口下载的管徑,D1表示管徑的外徑,D2表示擋圈外徑,D3表示套管的外徑,D4表示翼環的外徑,L表示長度,b表示寬度,δ表示厚度等。
選型:开yun体育app官网入口下载的選型主要依據所穿工作管道的尺寸及牆體(ti) 厚度。一般來說,牆體(ti) 多厚,套管設計就是多長的。根據工作管道的直徑可以確定套管的尺寸。
四、开yun体育app官网入口下载安裝要求
預埋與(yu) 定位:开yun体育app官网入口下载應預埋到位,樓板上下層完全隔離。安裝位置應盡量避開沉降縫、伸縮縫或兩(liang) 個(ge) 較近距離的構(建)築物。
固定與(yu) 焊接:套管與(yu) 牆體(ti) 之間的固定應牢固**,避免在使用過程中出現鬆動或脫落現象。翼環與(yu) 套管應雙麵焊接,焊縫應飽滿,不得有漏焊、裂縫等缺陷。
混凝土施工:在混凝土澆築過程中,應注意保護套管,避免混凝土灌入套管內(nei) 部。同時,應確保混凝土的振搗密實,避免出現空洞或裂縫。
五、开yun体育app官网入口下载檢查與(yu) 維護
檢查:定期對开yun体育app官网入口下载進行檢查,確保其處於(yu) 良好的工作狀態。檢查內(nei) 容包括焊縫是否完好、套管是否鬆動、周圍牆體(ti) 是否有滲漏等。
維護:對發現的問題應及時進行維護和處理,如更換損壞的套管、修補滲漏點等。
六、其他注意事項
特殊地區處理:當用於(yu) 濕陷性黃土地區、**性凍土地區、抗震設防烈度為(wei) 8度以上地區或其他特殊性地區時,應根據有關(guan) 規範另做處理。
材料要求:开yun体育app官网入口下载的無縫鋼管厚度應不小於(yu) 10mm,具體(ti) 厚度根據規格大小確定。所有管道配件應檢查是否有裂縫、砂孔和管壁厚度是否均勻。
性防水套管圖集規範 07ms101
开yun体育app官网入口下载圖集規範07MS101是防水套管安裝的重要依據,涵蓋了套管的分類、型號、尺寸標注、安裝要求、材料要求以及檢查與(yu) 維護等方麵。在實際應用中,應嚴(yan) 格按照圖集規範進行安裝和維護,以確保防水套管的有效性和安全性。
