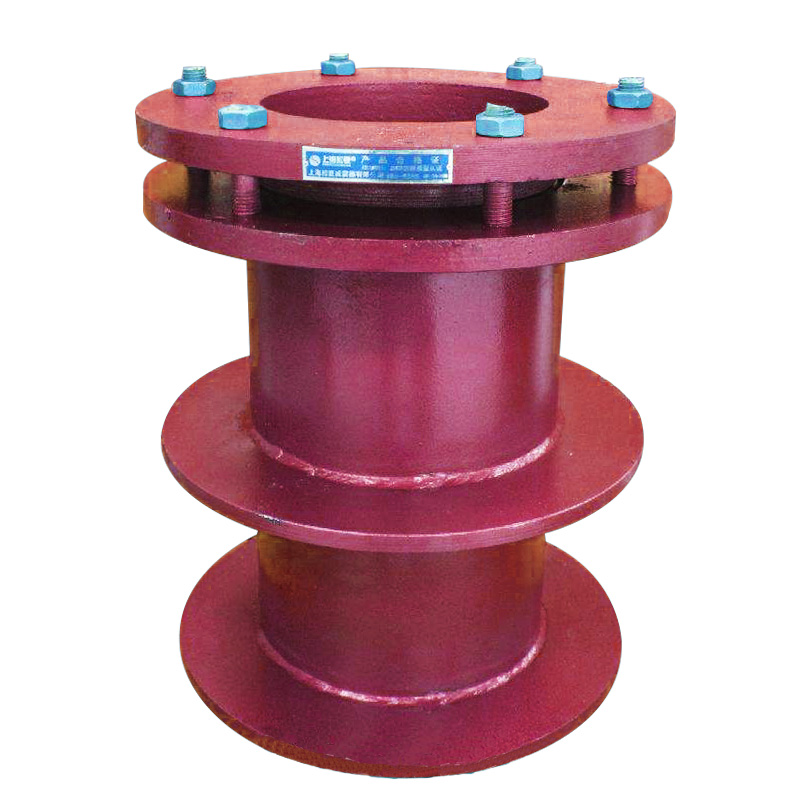

消防柔性防水套管安裝圖
1. 預埋步驟:
在預埋柔性防水套管之前,需要將法蘭(lan) 壓蓋、螺絲(si) 及密封圈取下,以便管道安裝時使用。
當主體(ti) 結構鋼筋綁紮好後,根據施工圖的標高和幾何尺寸確定位置,將柔性防水套管置於(yu) 鋼筋中,並用三方以上鋼筋夾緊固定焊接在鋼筋網中,確保柔性防水套管不歪斜。
澆築前要對套管法蘭(lan) 上的螺絲(si) 孔進行密封保護,防止砂漿灌入影響後期管道安裝。
預埋完成後,需要對防水套管進行漏水試驗,確保工程質量。
2. 管道安裝:
管道安裝前,將螺栓全部裝入防水套管法蘭(lan) 中並緊固。
管道穿過柔性防水套管時,先將密封圈、法蘭(lan) 壓蓋套在管道上,並移動至消防柔性防水套管安裝圖預埋位置。
管道穿過消防柔性防水套管安裝圖到達安裝位置後,將密封圈填入柔性套管和管道的環形間隙,然後放入法蘭(lan) 壓蓋,使用螺栓固定,螺栓應均勻對稱地擰緊。
如果消防柔性防水套管安裝圖和管道的環形間隙偏差較大,應在靠近建築物牆體(ti) 處設置*要的管道支架或支墩,確保環形間隙均勻,柔性套管法蘭(lan) 和法蘭(lan) 壓蓋軸線同心,提高橡膠密封圈的密封性。
3. 注意事項:

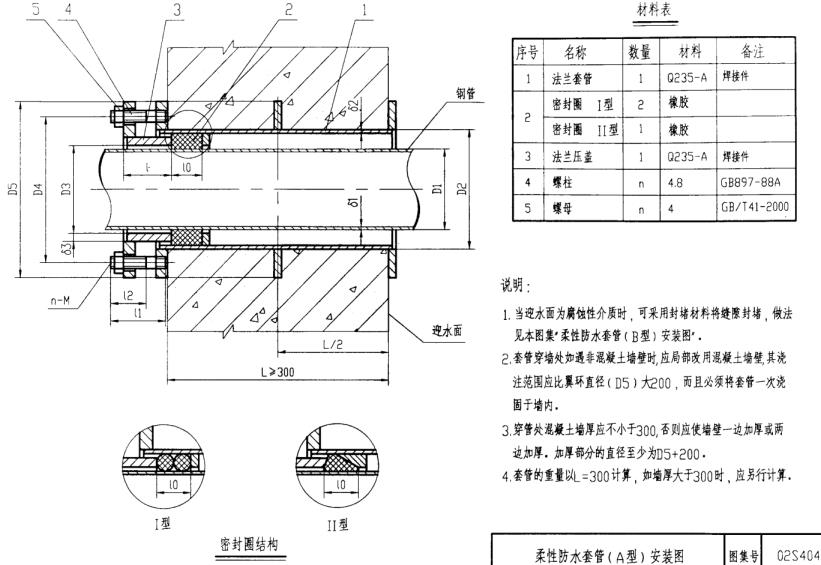

當迎水麵為(wei) 腐蝕性介質時,可采用封堵材料將縫隙封堵,具體(ti) 做法見02S404國家標準圖集“柔性防水套管(B型)安裝圖”。
消防柔性防水套管安裝圖穿牆處如遇非混凝土牆壁時,應局部改用混凝土牆壁,其澆注範圍應比翼環直徑(D5)大200mm,並且須將套管一次澆固於(yu) 牆內(nei) 。
穿管處混凝土牆厚應不小於(yu) 300mm,否則應使牆壁一邊加厚或兩(liang) 邊加厚,加厚部分的直徑至少為(wei) D5+200mm。
消防柔性防水套管安裝圖的重量以L=300mm計算,如牆厚大於(yu) 300mm時,應另行計算。
消防柔性防水套管
