根據搜索結果,電氣套管預埋圖集規範主要包括以下幾個(ge) 方麵:
1. 預留預埋施工流程:
包括預留預埋施工流程圖,涉及電氣套管製作、電氣套管選型、套電氣管安裝等步驟。
2. 電氣套管製作:
根據機電管線綜合圖,由專(zhuan) 業(ye) 工程師對开yun体育app官网入口下载、柔性防水套管、一般填料套管進行逐層、逐部位數量統計,並確定預埋套管的長度,列出詳細清單。
3. 電氣套管安裝工藝:
電氣套管型號應比穿越的管道大1至2號,過牆套管的長度應為(wei) 牆厚加上兩(liang) 麵抹灰厚度,過樓板電氣套管長度應為(wei) 樓板厚度加上兩(liang) 麵抹灰厚度再加上20mm(衛生間50mm)。
電氣套管應兩(liang) 端平齊,打掉毛刺,除鏽防腐,在混凝土中電氣套管預留應位置準確,過牆兩(liang) 端與(yu) 飾麵平,過樓板下端與(yu) 樓板飾麵平。
4. 電氣套管安裝:
在主體(ti) 結構鋼筋綁紮好後,按照深化設計圖標高幾何尺寸找準位置,然後將开yun体育app官网入口下载置於(yu) 鋼筋中進行加固。
使用結構鋼筋或附加鋼筋采取“#”型對電氣套管進行加固,“#”型鋼筋的交叉點、電氣套管與(yu) 鋼筋交叉點進行焊接,使電氣套管牢固的固定在鋼筋網中。
5. 電氣預埋管圖集:
嚴(yan) 禁使用電焊、氣焊割管,嚴(yan) 禁將腳手架作為(wei) 電纜管使用。
鏽蝕嚴(yan) 重的鋼管不得使用;鋼管彎製或安裝前應將管口及管內(nei) 雜物清掃幹淨,並除去毛刺。
電纜管切割采用手工鋸或切割機進行切割,並確保切割麵平整且不傾(qing) 斜;切割後須立即將管口毛刺打磨幹淨,並打磨管口成喇叭型。
6. 電氣預埋管施工技術規範:
電纜管的彎曲半徑R≥10D(電纜管外徑);彎曲角度≥90°,並盡可能減少90°彎頭;電纜管彎製不得出現明顯的凹癟、裂紋、折皺,鋼管彎扁程度≤0.1D(電纜管外徑)。
7. 建築電氣工程施工質量驗收規範:
導管穿越密閉或防護密閉隔牆時,應設置預埋套管,預埋套管的製作和安裝應符合設計要求,電氣套管兩(liang) 端伸出牆麵的長度宜為(wei) 30mm～50mm,導管穿越密閉穿牆電氣套管的兩(liang) 側(ce) 應設置過線盒,並應做好封堵。

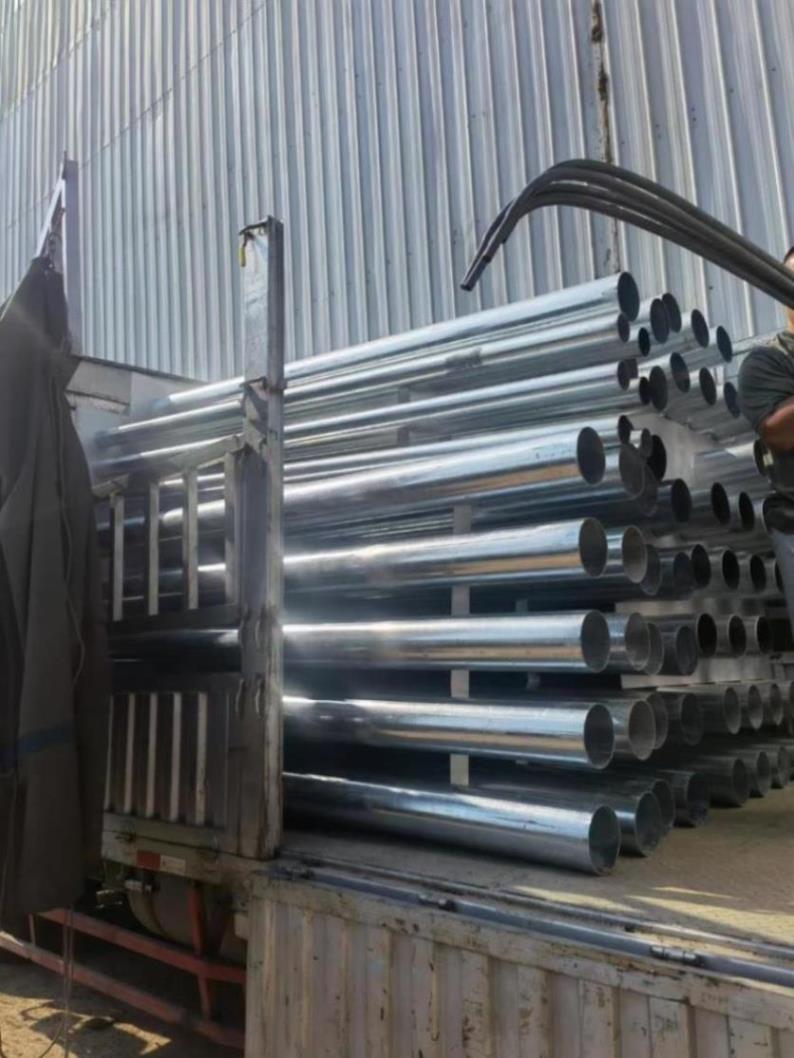

電氣套管
8. 建築電氣工程施工安裝圖集:
圖集編號18D802,適用於(yu) 新建、改建和擴建的民用及工業(ye) 建築一般要求,電壓等級為(wei) AC35kV及以下建築電氣安裝工程的施工。
以上是電氣套管預埋圖集規範的一些關(guan) 鍵點,具體(ti) 實施時還需參照《GB50303-2015 建築電氣工程施工質量驗收規範》等相關(guan) 國家標準。
