密閉肋套管做法主要是指在人防工程中,為(wei) 了增強防護結構的密封性能,對抗爆炸和化學攻擊,對穿越防護牆的管道進行特殊處理的方法。具體(ti) 做法包括:
1. 電氣鋼管密閉肋:
電氣鋼管采用鋼板密閉肋,厚度為(wei) 3~4mm,鋼板密閉肋應與(yu) 結構鋼筋焊牢。

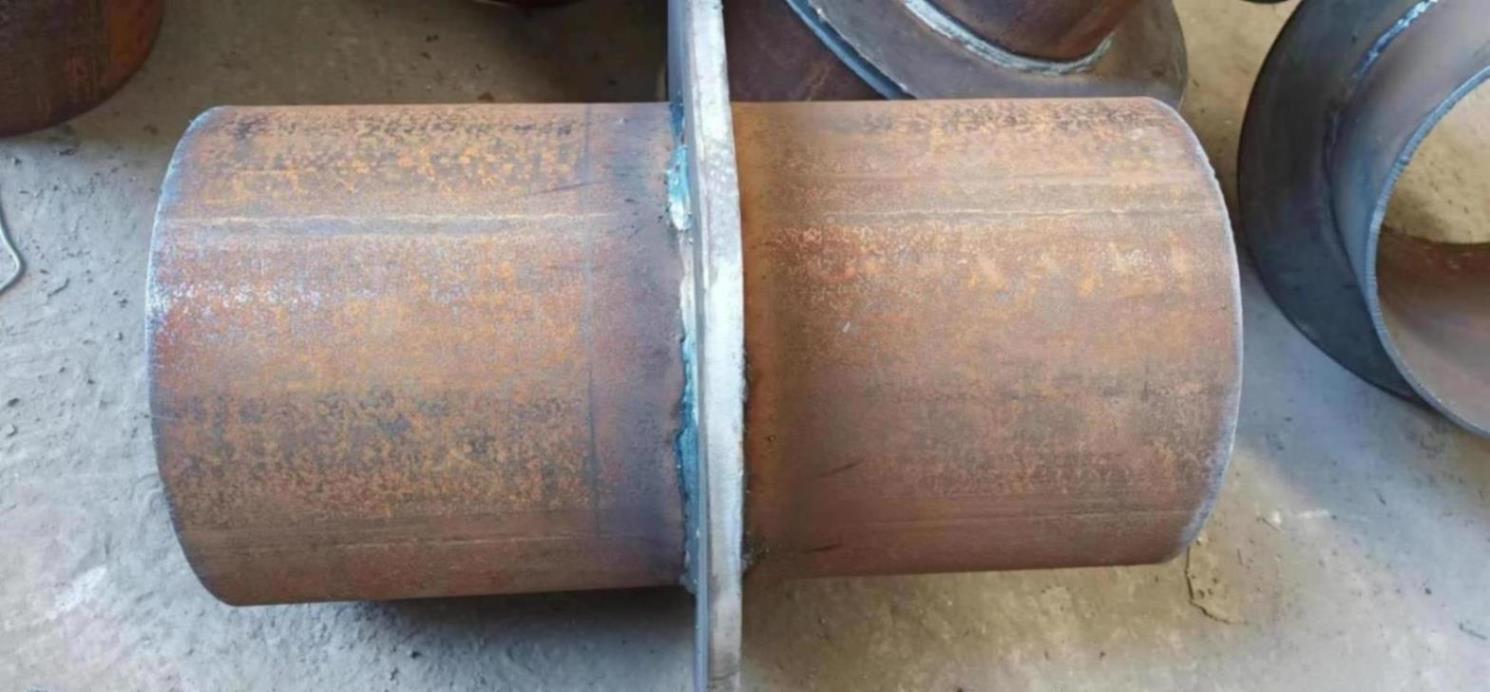

電氣鋼管密閉肋
2. 電氣剛性阻燃塑料管密閉肋:
電氣剛性阻燃塑料管采用相同質材塑料板製作密閉肋,板厚大於(yu) 5mm。
3. 通風管鋼管密閉肋:
通風管鋼管厚度應不小於(yu) 3mm,密閉肋厚5～6mm,出牆麵長度應為(wei) 100mm。
4. 防護密閉套管:

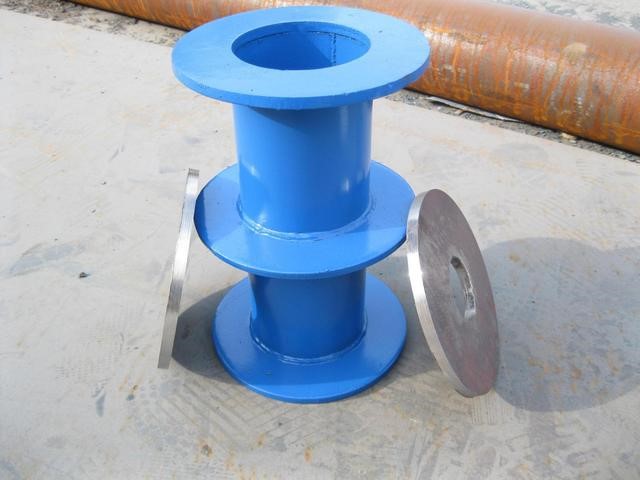

穿過人防護結構給水引入管、排水出戶管、通氣管、供油管、消防給水管等,在其穿牆和樓板處應預埋防護密閉套管。給水管、壓力排水管的密閉穿牆短管,采用壁厚大於(yu) 3mm的熱鍍鋅鋼管,密閉翼環應采用10-12mm的鋼板製作,鋼板要平整,其翼高宜為(wei) 30-50mm,密閉翼環與(yu) 密閉穿牆短管的結合部位其焊縫區要求飽滿、均勻、嚴(yan) 密。
防護密閉肋套管
5. 固定法蘭(lan) :
密閉穿牆短管兩(liang) 端的固定法蘭(lan) 做法與(yu) 密閉翼環做法相同,密閉穿牆短管兩(liang) 端固定法蘭(lan) 外側(ce) 要與(yu) 牆麵在同一平麵上;密閉翼環應位於(yu) 牆體(ti) 厚度的中間,並應與(yu) 周圍結構鋼筋焊牢,密閉穿牆短管的軸線應與(yu) 所在牆麵垂直。
6. 防護密閉肋:

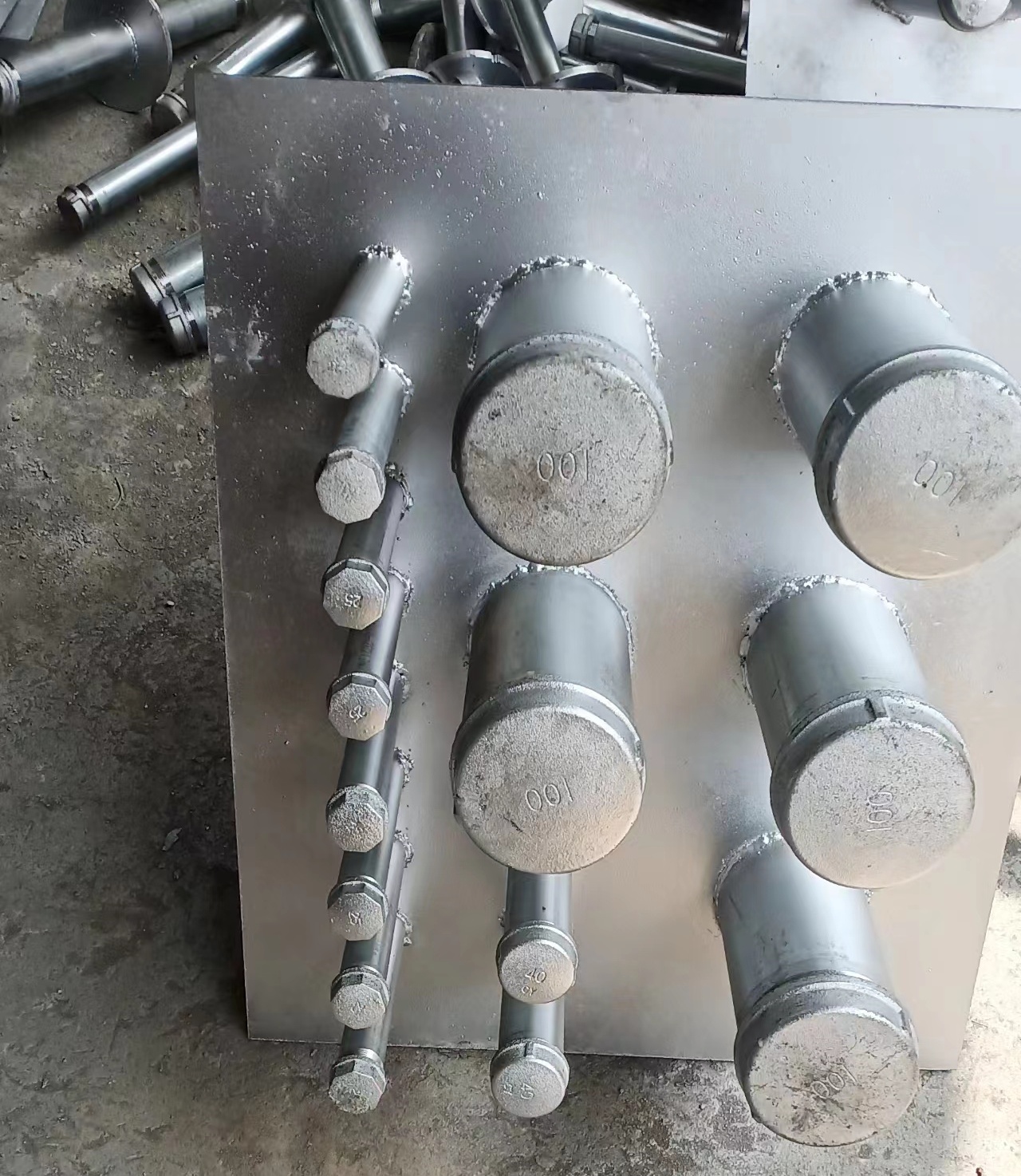

防護密閉肋主要由一塊鋼板和n條鋼管組成,材質為(wei) Q235碳鋼。防護密閉肋主要用於(yu) 防護密閉門門框牆上的電纜明線穿牆使用,也是用於(yu) 其他位置電線電纜的防護密閉牆使用。防護密閉肋分A、B、C、D、E型,不同型號由不同數量的鋼管和鋼板組成。
防護密閉肋套管
7. 預埋件安裝:
戰時封堵四周都要預埋鋼板或角鋼框,底部應平該處建築標高,兩(liang) 側(ce) 和頂部預埋鋼板均貼模板內(nei) 側(ce) 安裝。臨(lin) 戰時再將封堵板焊上去。
這些做法的目的是確保在人防工程中,各種管道穿越防護牆時能夠保持良好的密封性能,防止有害氣體(ti) 和物質的侵入,從(cong) 而保護人員和設備的安全。
