防水套管對照表通常用於(yu) 展示不同規格和型號的防水套管的具體(ti) 尺寸和參數。以下是根據常見的02S404等標準圖集整理的防水套管對照表示例:

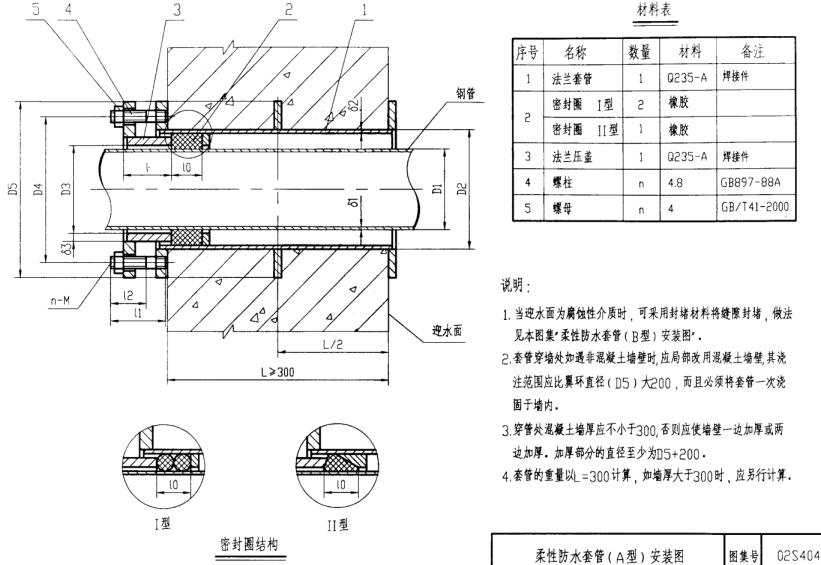

柔性防水套管結構示意圖
柔性防水套管對照表
| 序號 | 公稱直徑DN | 工作管道外徑D1 | 套管外徑D2 | 法蘭內徑D3 | 其他參數(示例) |
|---|---|---|---|---|---|
| 1 | DN50 | - | - | 60 | (具體參數根據實際需求確定) |
| 2 | DN80 | 89 | 133 | 94 | - |
| 3 | DN100 | 108 | 146 | 114 | - |
| ... | ... | ... | ... | ... | ... |
注意:
上表中的“-”表示該參數在示例中未給出,實際使用時需參考完整圖集。
柔性防水套管根據結構的不同可分為(wei) A型和B型(B型又分為(wei) B1和B2),其尺寸參數可能有所不同。
其他參數可能包括對角螺柱中心距、法蘭(lan) 外徑、法蘭(lan) 長度、橡膠圈厚度等,具體(ti) 根據實際需求確定。
开yun体育app官网入口下载結構示意圖
开yun体育app官网入口下载對照表
| 序號 | 公稱直徑DN | 工作管道外徑D1 | 套管外徑D2 | 其他參數(示例) |
|---|---|---|---|---|
| 1 | DN50 | 57 | 60(或根據標準確定) | - |
| 2 | DN80 | 89 | 95(或根據標準確定) | - |
| 3 | DN100 | 108 | 114(或根據標準確定) | - |
| ... | ... | ... | ... | ... |
注意:
开yun体育app官网入口下载的尺寸參數可能因標準圖集的不同而有所差異,具體(ti) 需參考相應的標準圖集。
其他參數可能包括套管長度、壁厚等,具體(ti) 根據實際需求確定。
防水套管選擇注意事項
根據使用場景選擇類型:
柔性防水套管適用於(yu) 有震動或嚴(yan) 實防水要求的場景,而开yun体育app官网入口下载則適用於(yu) 一般防水要求的場景。
根據管道尺寸選擇規格:
根據工作管道的外徑選擇合適的防水套管規格,確保防水套管能夠緊密地包裹住工作管道。
參考標準圖集:
在選擇防水套管時,應參考相應的標準圖集(如02S404等),以確保所選套防水管的尺寸和參數符合規範要求。
注意材質和質量:
防水套管的材質和質量直接影響到其防水性能和使用壽命,因此應選擇高品質的材料和**的製造商。
防水套管對照表是選擇和安裝防水套管時的重要參考工具。查閱對照表,可以方便地找到符合自己需求的防水套管規格和參數。
