鋼性防水套管的安裝圖通常可以在相關(guan) 的標準圖集中找到,如《02S404防水套管》標準圖集。這些圖集詳細介紹了鋼性防水套管的安裝方法、尺寸要求以及與(yu) 其他管道配件的連接方式。
一、安裝步驟
1. 確定安裝位置:
根據設計要求,確定鋼性防水套管的安裝位置,確保其與(yu) 管道的走向一致。
2. 準備工作:
清理安裝位置的牆體(ti) 或樓板,確保其表麵平整、幹淨。
3. 安裝鋼性防水套管:
將鋼性防水套管插入牆體(ti) 或樓板的預留孔中,確保鋼性防水套管的翼環與(yu) 牆體(ti) 或樓板的表麵平齊。
4. 固定鋼性防水套管:
使用膨脹螺栓或其他固定件將鋼性防水套管固定在牆體(ti) 或樓板上,確保其牢固**。
5. 連接管道:
將管道穿過鋼性防水套管,並使用法蘭(lan) 或其他連接件將管道與(yu) 鋼性防水套管連接起來,確保連接處密封良好。
6. 填充密封材料:
在鋼性防水套管與(yu) 牆體(ti) 或樓板之間的空隙中填充密封材料,如瀝青麻絲(si) 、密封油膏等,確保其密封性能。
7. 檢查驗收:
安裝完成後,對鋼性防水套管進行檢查驗收,確保其安裝質量符合設計要求和相關(guan) 標準。
二、注意事項
1、尺寸要求:
鋼性防水套管的尺寸應根據管道的直徑和牆體(ti) 或樓板的厚度進行選擇,確保其與(yu) 管道和牆體(ti) 或樓板的匹配。
2、固定方式:
鋼性防水套管的固定方式應根據牆體(ti) 或樓板的材質和結構進行選擇,確保其固定牢固**。
3、密封材料:
填充的密封材料應具有良好的密封性能和耐久性,確保其在使用過程中不會(hui) 發生滲漏。
4、防腐處理:
鋼性防水套管在安裝前應進行防腐處理,如塗刷防腐漆等,確保其在使用過程中不會(hui) 發生腐蝕。

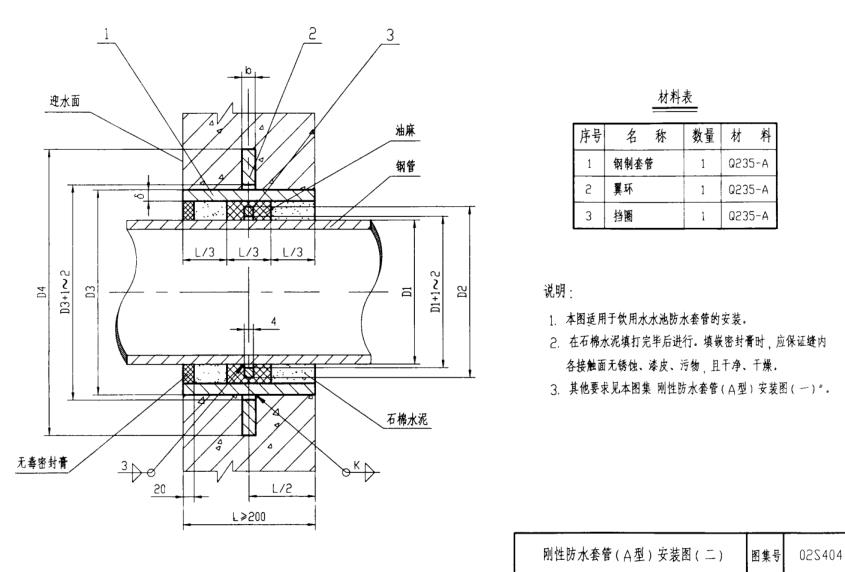

鋼性防水套管安裝圖
正確的安裝方法和注意事項,可以確保鋼性防水套管在使用過程中具有良好的防水性能和耐久性,保護管道和建築物的安全。
