人防工程中的防水套管,也稱為(wei) 人防密閉套管,是專(zhuan) 門用於(yu) 人防工程中管道穿越防護牆體(ti) 的特殊的防水套管。以下是關(guan) 於(yu) 人防防水套管的一些關(guan) 鍵信息:
1. 標準與(yu) 規範:
人防防水套管的主要參照標準為(wei) 《07FS02 防空地下室給排水設施安裝》。
根據GB50134-2004《人民防空工程施工及驗收規範》,密閉穿牆短管作人防防水套管時,應符合規定,包括在人防防水套管與(yu) 管道之間應用密封材料填充密實,並在管口兩(liang) 端進行密閉處理。填料長度應為(wei) 管徑的3-5倍,且不得小於(yu) 100mm;管道在人防防水套管內(nei) 不得有接口;人防防水套管內(nei) 徑應比管道外徑大30～40mm。
2. 材質與(yu) 結構:

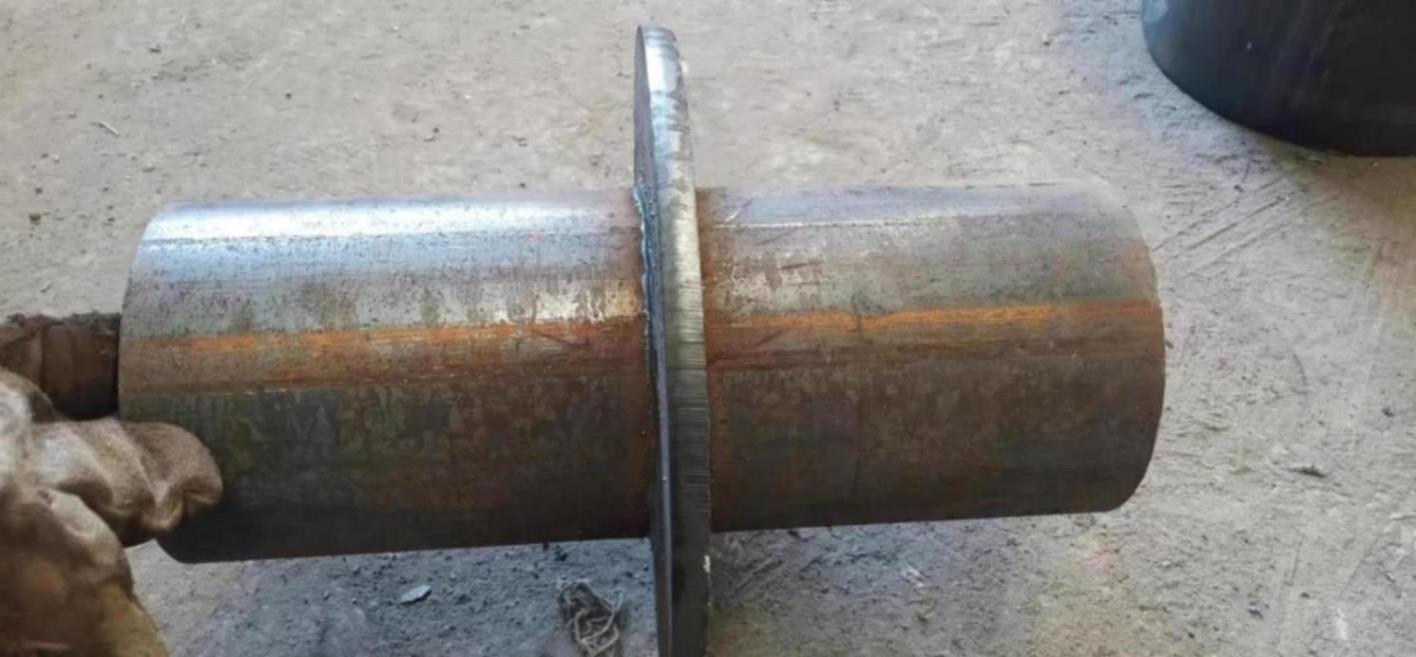

人防防水套管主要由鋼管、翼環、法蘭(lan) 等組成。
翼環和人防防水套管厚度應符合規範要求,防水套管的翼環兩(liang) 邊應雙麵滿焊,且焊縫飽滿、平整、光滑,無夾渣、無氣泡、無裂紋現象。
3. 長度規定:
根據《07FS02 防空地下室給排水設施安裝》,DN150以下人防防水套管的管徑比管道管徑大兩(liang) 號,DN150及以上人防防水套管的管徑比管道管徑大一號。止水翼環采用鋼板切割後焊接,D≤150mm止水翼環采用δ=10mm厚鋼板製作,D>150mm止水翼環采用δ=12mm厚鋼板製作,止水環高度為(wei) 60mm,止水翼環與(yu) 人防防水套管要求雙麵焊接。
人防密閉套管的長度可以根據建築平麵圖、結構管麵圖以及建築立麵圖來確定,並參照標準圖集來製作。
4. 安裝要求:
人防主體(ti) 澆砼後,不得再打洞開槽。所有洞口均需預留帶止水翼環的人防防水套管。
預埋套管不得與(yu) 結構主筋直接焊在一起,應用附加鋼筋固定後焊接或綁紮牢固。
5. 功能:
人防防水套管的主要作用是對於(yu) 穿過人防維護的管道起到防護密閉措施,防止毒氣沿穿牆套管內(nei) 空隙滲入,確保工程的整體(ti) 氣密性。
人防防水套管
