柔性防水密閉套管是一種適用於(yu) 管道穿過牆壁之處受有振動或有嚴(yan) 密防水要求的構築物的五金管件。它通常由建築科學研究院研製設計的S312、02S404標準圖集製造。
1. 作用
柔性防水密閉套管主要用於(yu) 水池等有嚴(yan) 密防水要求的構築物中,作為(wei) 管道通向水池的通道。它能夠解決(jue) 普通方式套管與(yu) 管道之間以及方式套管與(yu) 牆壁之間的漏水問題,確保構築物的防水性能。
2. 分類
根據與(yu) 標準圖集的符合程度,柔性防水密閉套管可以分為(wei) 國標和非標兩(liang) 種。國標型防水套管嚴(yan) 格按照建設部相關(guan) 的02S404或02S312標準圖集選材和生產(chan) ,而非標則在外形和大概結構符合標準圖集的情況下,對法蘭(lan) 厚度、翼環厚度、管徑與(yu) 厚度放寬要求。
3. 密封要求
柔性防水密閉套管的密封要求包括:
- 當迎水麵為(wei) 腐蝕性介質時,可采用封堵材料將縫隙封堵。
- 填料材料包括瀝青麻絲(si) 、聚苯乙烯板、聚氯乙烯泡沫塑料板。
- 密封膏包括聚硫密封膏、聚氨酯密封膏。
- 焊接結構尺寸公差與(yu) 形位公差按照JB/T5000.3-1998執行,焊接采用手工電弧焊,焊條型號E4303,牌號J422。
- 當柔性防水密閉套管采用卷製成型時,周長允許偏差為(wei) :D2 ≤600,D2>600±0.0035D2。
4. 安裝要求
柔性防水密閉套管的安裝要求包括:
- 柔性防水密閉套管穿牆處如遇非混凝土牆壁時,應局部改用混凝土牆壁,其澆築範圍應比翼環直徑(D5)大200,而且須將柔性防水密閉套管一次澆築於(yu) 內(nei) 牆。
- 穿牆處混凝土牆壁厚應不小於(yu) 300,否則應使牆壁一邊加厚或兩(liang) 邊加厚,加厚部分的直徑至少為(wei) D5+200。
- 柔性防水密閉套管的重量以L=300計算,如牆厚大於(yu) 300時,應另行計算。
5. 規格
柔性防水密閉套管的規格範圍為(wei) DN15mm—DN3200mm。
6. 與(yu) 人防密閉套管的區別
柔性防水密閉套管與(yu) 人防密閉套管的主要區別在於(yu) :
用途:
柔性防水密閉套管適用於(yu) 管道穿過牆壁之處受有振動或有嚴(yan) 密防水要求的構築物,而人防密閉套管用於(yu) 穿越人防區的位置[2]。
連接方式:
柔性防水密閉套管與(yu) 管道采用柔性連接,而人防密閉套管采用剛性連接[2]。
構造:
人防密閉套管比开yun体育app官网入口下载外多一翼環,還有一防衝(chong) 擊波的擋板,擋板與(yu) 翼環、管道直接焊接[2]。

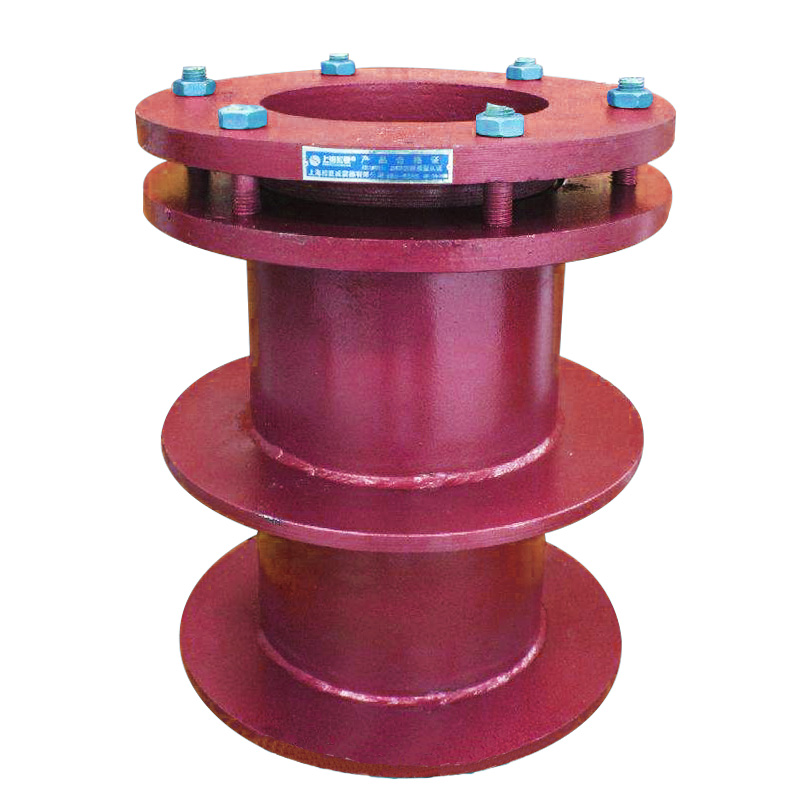

柔性防水密閉套管
