A型柔性防水套管適用於(yu) 有地震設防要求的地區,管道穿牆處承受振動和管道伸縮變形、或有嚴(yan) 密防水要求的構(建)築物。它通常用於(yu) 水池或穿內(nei) 牆,而B型則用於(yu) 穿構(建)築物外牆。A型柔性防水套管的密封圈分為(wei) I型和II型,I型適用於(yu) 一般防水要求,II型適用於(yu) 比較嚴(yan) 密的防水要求,適用溫度範圍為(wei) -20℃至250℃。
在02S404標準圖集中,A型柔性防水套管的尺寸和重量有詳細的規定。以下是一些基本的尺寸參數:
- D1:表示穿入套管內(nei) 鋼管的外徑。
- D2:表示防水套管套筒的外徑。
- D3:表示壓蓋的內(nei) 徑。
- D4:表示壓蓋法蘭(lan) 孔的中心距。
- D5:表示壓蓋的外徑。
具體(ti) 的尺寸和重量會(hui) 根據管道的公稱直徑(DN)變化,從(cong) DN25到DN3000或以上,都有相應的尺寸和重量標準。例如,對於(yu) DN100的柔性防水套管,其壓蓋內(nei) 徑規定為(wei) 114mm,以確保管道能夠順利穿過。
柔性防水套管的長度一般為(wei) 300mm,如果穿牆處的牆不是混凝土,則應換成混凝土牆,套管須一次固化在牆內(nei) 。穿管處混凝土牆厚應不小於(yu) 300mm,否則應加厚牆壁。

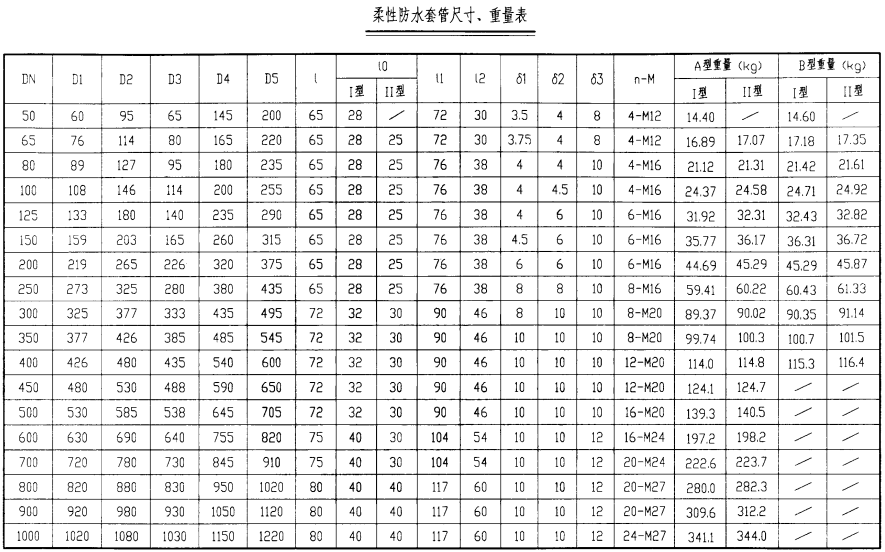

a型柔性防水套管尺寸重量表
在選擇A型柔性防水套管時,需要根據具體(ti) 的工程應用和設計要求來確定合適的尺寸和型號。設計人員還應考慮介質性質及防腐要求,選擇適用的耐腐蝕材料,如316L不鏽鋼材質等。
