柔性防水套管通常被設計為(wei) 比所穿越的管道管徑稍大,以確保管道能夠順利穿過並實現有效的密封。具體(ti) 來說,柔性防水套管比管道管徑大的程度主要取決(jue) 於(yu) 管道的公稱直徑(DN)以及相關(guan) 的標準規定。以下是對柔性防水套管與(yu) 管道管徑關(guan) 係的詳細分析:

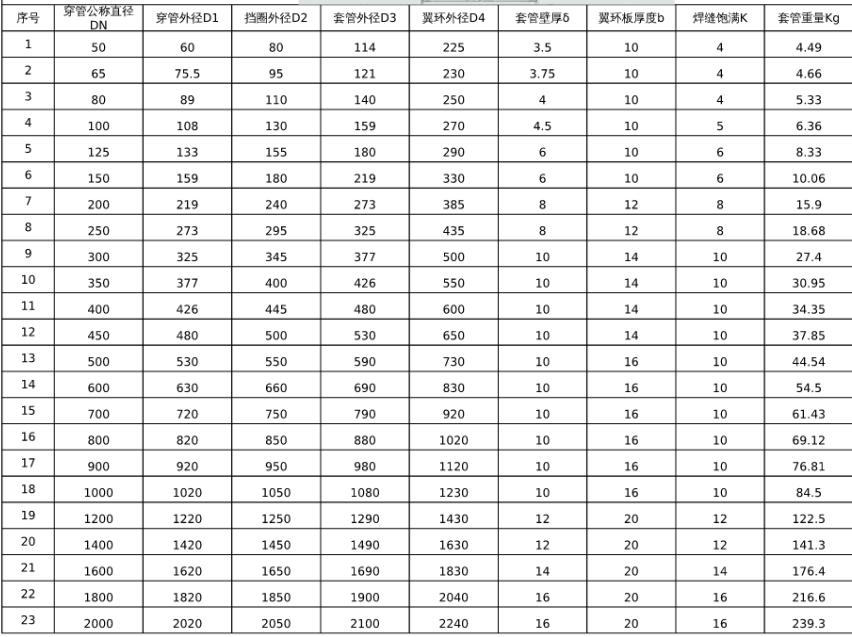

防水套管規格和穿管直徑對照表
一、柔性防水套管與(yu) 管道管徑的匹配原則
公稱直徑與(yu) 管徑的關(guan) 係:
公稱直徑(DN)是一個(ge) 用於(yu) 表示管道、管件等尺寸大小的標準化數值,它並不完全等於(yu) 管道的實際內(nei) 徑或外徑,而是用於(yu) 確定管道及其附件的規格和尺寸。
柔性防水套管的規格也通常以公稱直徑來表示,並據此選擇合適的尺寸。
匹配原則:
為(wei) 了確保管道能夠順利穿過柔性防水套管,並實現有效的密封,柔性防水套管的直徑通常會(hui) 比管道的公稱直徑大1~2個(ge) 規格。
例如,對於(yu) DN80的管道,可能會(hui) 選擇DN100或DN125的柔性防水套管;而對於(yu) DN200的管道,則可能會(hui) 選擇DN250的柔性防水套管。
二、柔性防水套管尺寸的具體(ti) 選擇
根據02s404圖集標準:
在該標準中,詳細列出了不同公稱直徑的柔性防水套管的具體(ti) 尺寸,包括套管的外徑、法蘭(lan) 壓蓋的內(nei) 徑、螺栓中心距等。
例如,DN80的柔性防水套管的外徑可能為(wei) 127mm,而DN200的柔性防水套管的外徑則可能為(wei) 265mm。
實際選擇中的考慮因素:
在實際選擇柔性防水套管的尺寸時,除了考慮管道的公稱直徑外,還需要考慮管道的工作壓力、介質特性、安裝方式等因素。
如果管道的工作壓力較高或介質具有腐蝕性,可能需要選擇更大尺寸的柔性防水套管以確保安全。
三、柔性防水套管的應用場景
柔性防水套管廣泛應用於(yu) 建築、化工、鋼材、飲用水、廢水處理等領域,特別是在需要穿越牆壁或樓板的管道中,柔性防水套管能夠提供有效的防水和密封作用。
柔性防水套管的直徑通常會(hui) 比所穿越的管道管徑大1~2個(ge) 規格,具體(ti) 選擇取決(jue) 於(yu) 管道的公稱直徑、工作壓力、介質特性以及安裝方式等因素。在選擇柔性防水套管時,應參考相關(guan) 的標準規定(如02s404圖集)以確保尺寸匹配和密封效果。同時,也應注意選擇質量**的柔性防水套管產(chan) 品以確保其使用壽命和防水性能。
