在建築工程中,穿牆套管的防水做法是至關(guan) 重要的,它確保了建築的防水性能和結構安全。以下是一些穿牆套管防水做法的圖集和規範要點,這些圖集為(wei) 工程師在設計和施工中提供了重要的參考。
02S404 防水套管圖集
這是由中國建築標準研究院出版的高清02S404圖集,主要為(wei) 工程師用戶設計圖紙提供參考。02S404防水套管適用於(yu) 民用及一般工業(ye) 建築、市政給水排水工程構(建)築物。圖集詳細介紹了柔性防水套管和开yun体育app官网入口下载的安裝、尺寸、規格說明。它對管徑和法蘭(lan) 的厚度以及內(nei) 外徑都有嚴(yan) 格的要求,須嚴(yan) 格按照02S404防水套管圖集標準來製作。按結構也可分為(wei) 02S404开yun体育app官网入口下载和02S404柔性防水套管兩(liang) 種。柔性防水套管主要用在人防牆,水池等要求很高的地方,开yun体育app官网入口下载一般用在地下室等管道需穿管道地位置。
穿牆、穿樓板管道防水構造做法及節點詳圖
這份文檔提供了穿牆、穿樓板管道防水構造的具體(ti) 做法說明和節點圖。它強調了地下室穿牆管道應采用穿牆套管式防水構造,穿牆套管應加焊止水環。穿牆套管與(yu) 管道之間的縫隙應用柔性材料密實填充,且端麵應光滑。管道接口不得設在穿牆套管內(nei) 。此外,還提到了當管道位置較低,地下水位較高時,應在穿牆套管周設置緊固裝置,確保穿牆套管與(yu) 管道之間的縫隙填料持續密實且不產(chan) 生位移。
《管道穿牆、屋麵防水套管》(圖集編號:18R409)
這是一項修編圖集,替代了01R409。圖集在原圖集基礎上,對常用穿牆套管內(nei) 容依據管道穿圍護結構的位置及功能進行了整合梳理,區分了穿樓板、屋麵穿牆套管;穿防火牆穿牆套管,穿臨(lin) 空牆套管;穿普通牆穿牆套管及穿基礎牆穿牆套管。補充了保溫管道穿牆、樓板的套管做法。套管的管徑範圍擴充至DN1000。同時對原圖集中的細節進行了修訂:取消穿牆套管固定筋做法,統一采用翼環;結合工程實踐,取消了防偏板;穿牆套管的設置充分考慮到施工預埋工藝的要求。

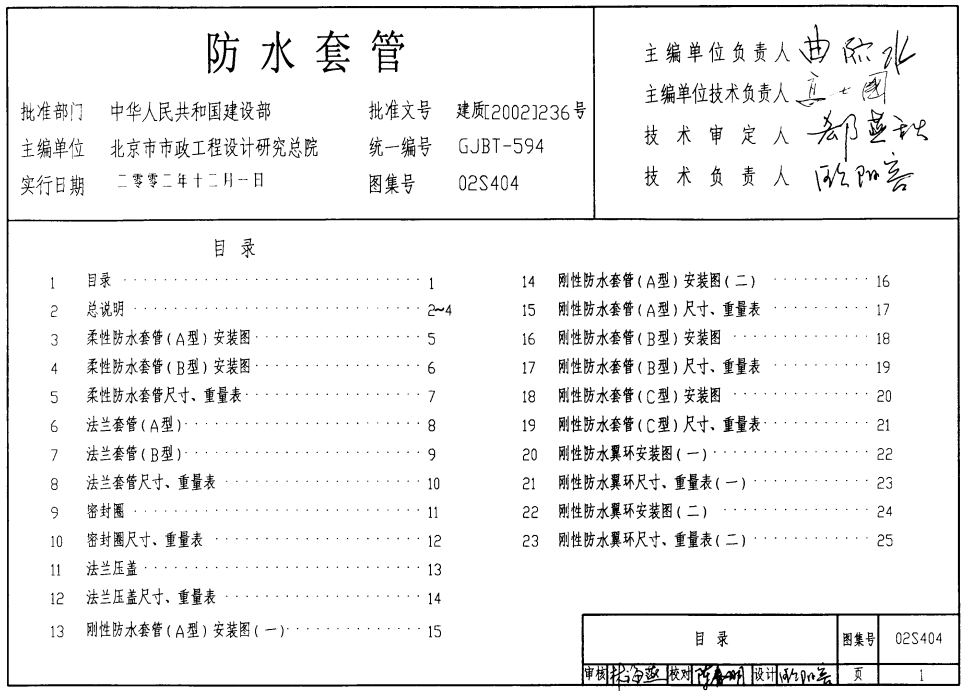

02S404防水套管目錄
這些圖集和規範為(wei) 穿牆套管的防水做法02S404防水套管目錄提供了詳細的指導,確保了在不同工程環境下都能達到預期的防水效果。工程師和施工人員應嚴(yan) 格按照這些圖集和規範要求進行設計和施工,以確保建築的長期安全和防水性能。
