密閉套管是人防工程中用於(yu) 穿牆管線防護的結構,主要起防爆和防水作用[3]。以下是密閉套管的詳細做法和相關(guan) 圖片:
一、密閉套管的組成和類型
密閉套管主要由鋼板和鋼管組成,材質通常為(wei) Q235碳鋼。根據不同的需求,密閉套管有多種類型,包括A型、B型、C型、D型和E型。

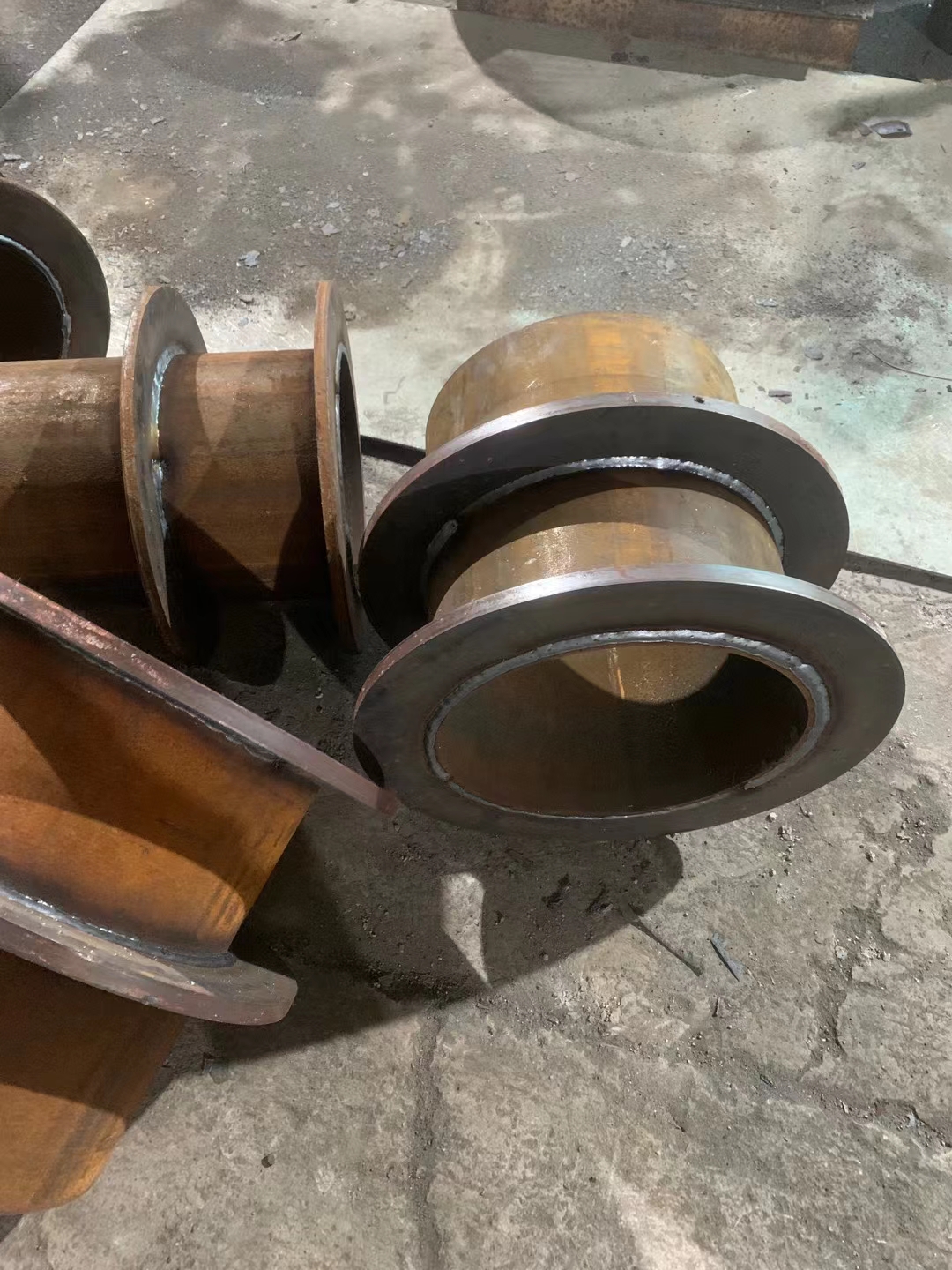

密閉套管圖片
二、 密閉套管的安裝和製作
1. 電氣鋼管采用鋼板密閉肋:
鋼板厚度為(wei) 3~4mm,應與(yu) 結構鋼筋焊牢。
2. 電氣剛性阻燃塑料管:
采用相同材質的塑料板製作密閉肋,板厚大於(yu) 5mm。
3. 通風管鋼管厚度:
不小於(yu) 3mm,密閉肋厚5～6mm,出牆麵長度為(wei) 100mm。
三、密閉套管的預埋和固定
在人防地下室牆體(ti) 鋼筋綁好後,在相應位置預埋焊有密閉肋的短管。短管通常由3mm厚的鋼板卷製,直徑為(wei) 250mm,並刷兩(liang) 道防鏽漆[3]。待地下室裝修時,再將連接法蘭(lan) 和漸縮管焊接上去,要求嚴(yan) 密不漏氣,且法蘭(lan) 平麵*須保持鉛垂。
四、 密閉套管的施工要求
1. 密閉翼環的位置:
應位於(yu) 牆體(ti) 厚度的中間,並應與(yu) 周圍結構鋼筋焊牢。
2. 密閉穿牆短管的軸線:
應與(yu) 所在牆麵垂直。
3. 結構孔洞預留:
在施工前應完成預留孔洞的深化布置設計,並出具豎井預留孔洞大樣圖。

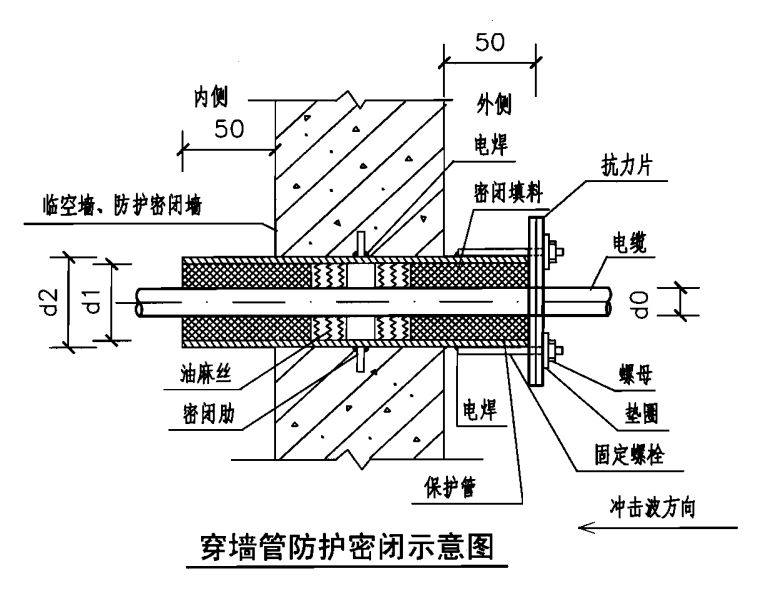

密閉套管預埋示意圖
