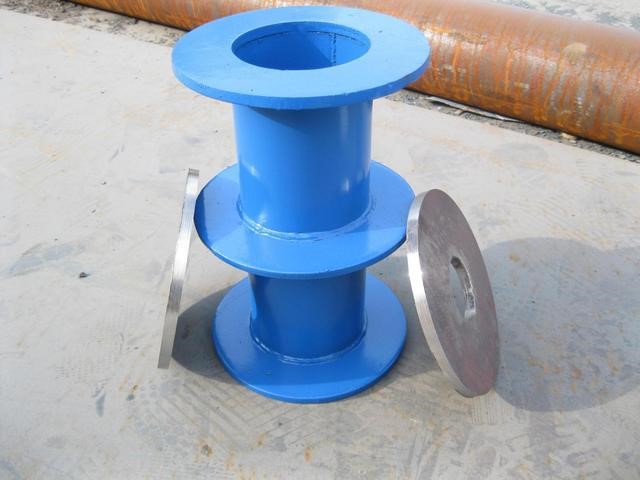

人防給水防護密閉套管是人防工程中的重要部件,用於(yu) 對穿過人防維護的管道起到防護密閉措施。它主要參照《07FS02防空地下室給排水設施安裝》圖集製作,根據不同的設計要求,可以分為(wei) A型、B型、C型、D型、E型、F型六種型號。
在安裝人防給水防護密閉套管時,需要注意以下幾點:
1. 所有穿越人防區防護密閉隔牆、密閉隔牆及頂板的壓力管道均需預留防護密閉套管,防護套管做法參照圖集07FS02(人防水),重力排水不得穿越人防區隔牆及頂板。
2. 給水管,壓力排水管的密閉穿牆短管,采用壁厚大於(yu) 3mm的熱鍍鋅鋼管,密閉翼環應采用10-12mm的鋼板製作,鋼板要平整,其翼高宜為(wei) 30-50mm,密閉翼環與(yu) 密閉穿牆短管的結合部位其焊縫區要求飽滿、均勻、嚴(yan) 密。
3. 密閉穿牆短管兩(liang) 端的固定法蘭(lan) 做法於(yu) 密閉翼環做法相同,密閉穿牆短管兩(liang) 端固定法蘭(lan) 外側(ce) 要與(yu) 牆麵在同一平麵上。
人防給水防護密閉套管的安裝要求主要依據《07FS02防空地下室給排水設施安裝》圖集,該圖集對人防給水防護密閉套管的型號、尺寸、製作要求、安裝要求等進行了詳細的規定,以確保人防工程的防護密閉性能。在選擇和安裝人防給水防護密閉套管時,應嚴(yan) 格按照該圖集的要求進行。
