防護密閉套管是一種特殊設計的防護密閉套管,主要用於(yu) 人防工程中,以確保管道穿越牆體(ti) 時的防護和密閉性。它的規格表示通常包括以下幾個(ge) 參數:
1. DN:
指防護密閉套管的公稱直徑,這是根據管道的直徑來確定的。
2. D0:
通常指防護密閉套管的外徑。
3. D1:
指防護密閉套管的內(nei) 徑。
4. D2:
指防護密閉套管的翼環外徑。
5. D3:
指防護密閉套管的翼環內(nei) 徑。
6. D4:
指防護密閉套管的擋板直徑。
7. D5:
有時用於(yu) 表示防護密閉套管的法蘭(lan) 直徑。
8. a:
指防護密閉套管的長度。
9. b:
指防護密閉套管的厚度。
10. c:
可能指防護密閉套管的某些部分的寬度或直徑。
11. k 和 k1:
可能表示防護密閉套管的某些尺寸參數。

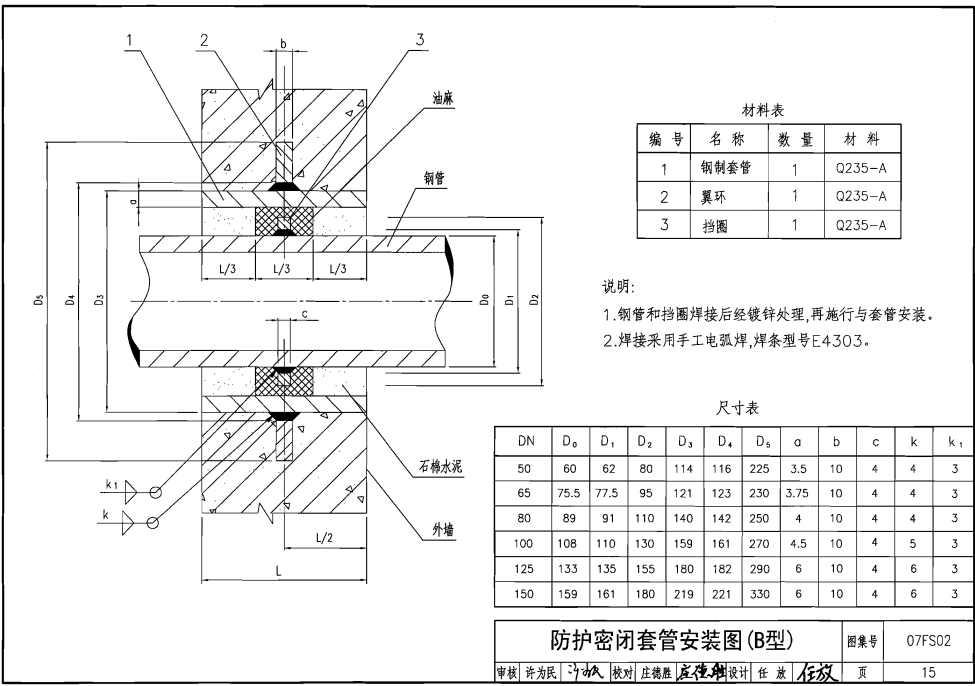

防護密閉套管B型安裝圖
這些參數的具體(ti) 數值會(hui) 根據《07FS02防空地下室給排水設施安裝》圖集或相關(guan) 的設計標準來確定。例如,對於(yu) A型和B型防護密閉套管,尺寸對照表可能如下:
- DN50的防護密閉套管可能具有D0=60mm, D1=62mm, D2=80mm, D3=114mm, D4=116mm, D5=225mm, a=3.5mm, b=10mm, c=4mm, k=4mm, k1=3mm的尺寸。
防護密閉套管的尺寸和規格會(hui) 根據不同的使用要求和管道類型(如鋼塑複合管或鋼管)而有所不同。在實際應用中,應根據具體(ti) 的工程設計和施工要求選擇合適的防護密閉套管規格。
