02S404圖集是建築給排水工程中常用的標準設計圖集,其中包含了开yun体育app官网入口下载C型的詳細規範和安裝要求。开yun体育app官网入口下载C型通常用於(yu) 管道穿越牆體(ti) 時的預埋,特別是在人防工程、水池等有抗震設防要求的部位。
一、开yun体育app官网入口下载C型的優(you) 點:
1. 結構穩定:
由於(yu) 是剛性結構,C型套管能夠提供穩定的支撐,確保管道穿越牆體(ti) 時的穩定性。
2. 密封性能好:
通過焊接或螺栓緊固,C型套管能夠與(yu) 牆體(ti) 緊密結合,有效防止水分滲透。
3. 適應性強:
適用於(yu) 多種材質的管道,包括鋼管、鑄鐵管等。

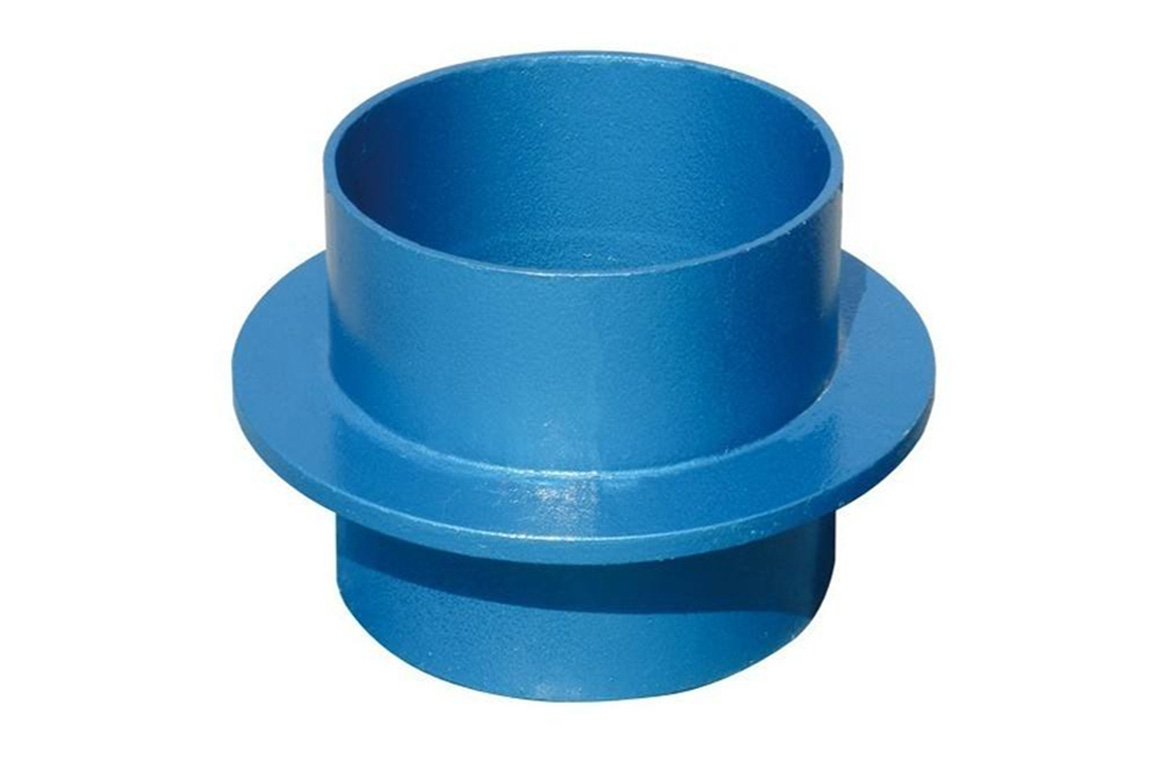

02s404开yun体育app官网入口下载C型
二、开yun体育app官网入口下载C型的缺點:
1. 缺乏柔性:
與(yu) 柔性防水套管相比,C型剛性套管在管道熱脹冷縮時的適應性較差。
2. 安裝要求高:
需要準確的預埋和固定,安裝過程中的誤差可能導致密封不嚴(yan) 。
三、安裝方法:
1. 預埋定位:
根據設計圖紙,在預定位置預埋套管,確保其位置準確。
2. 固定套管:
使用適當的固定方法,如焊接或螺栓緊固,確保套管在澆築混凝土時不會(hui) 移位。
3. 焊接:
對於(yu) 开yun体育app官网入口下载,焊接是確保套管與(yu) 牆體(ti) 緊密結合的關(guan) 鍵步驟,需要嚴(yan) 格按照規範執行。
4. 止水環安裝:
在套管的一端或兩(liang) 端安裝止水環,以增強防水效果。
5. 密封圈安裝:
在套管與(yu) 管道之間安裝密封圈,確保密封性。
6. 檢查驗收:
安裝完成後,進行水壓試驗或其他相關(guan) 測試,確保套管的密封性和防水性能符合要求。

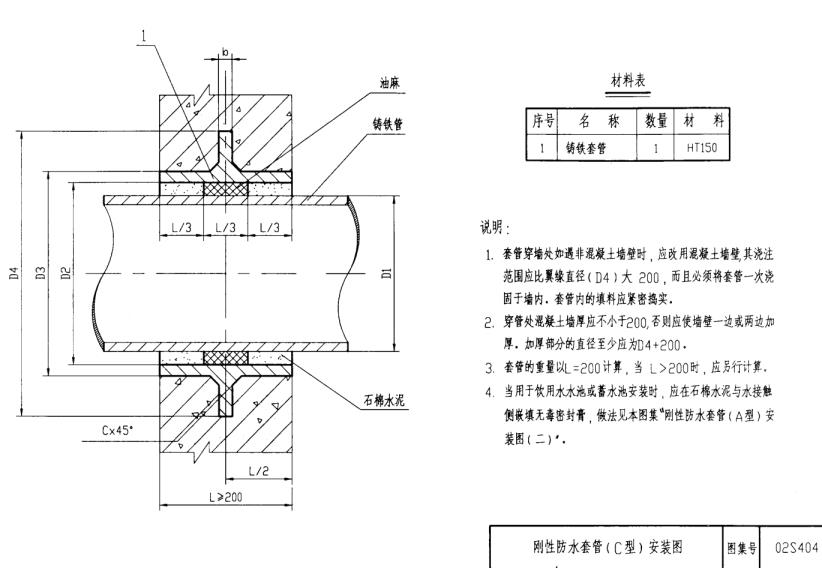

02s404开yun体育app官网入口下载C型安裝示意圖
在安裝過程中,應嚴(yan) 格按照02S404圖集的要求進行,確保开yun体育app官网入口下载C型的安裝質量。可以參考百度文庫中的02S404防水套管圖集 和开yun体育app官网入口下载圖集規範02s404 來**更多詳細信息和圖片。
