在電力係統中,進戶變電所作為(wei) 電能轉換與(yu) 分配的重要樞紐,其安全與(yu) 穩定運行直接關(guan) 係到整個(ge) 電網的**性。而防水套管,作為(wei) 變電所與(yu) 外界環境之間的一道關(guan) 鍵屏障,其設計與(yu) 安裝要求尤為(wei) 嚴(yan) 格。
一、防水措施的部署
遵循《20kV及以下變電所設計規範》GB 50053-2013的指引,進戶變電所位於(yu) 室外地坪以下的電纜夾層、電纜溝及電纜室,均需精心策劃並執行防水、排水策略。這不**於(yu) 電纜進出口及保護管,更需關(guan) 注整個(ge) 地下空間的防水布局,確保無懈可擊。此外,防水措施還需考慮非正常天氣條件下的應對能力,確保變電所不受外界水患侵擾。
二、地麵與(yu) 門檻的雙重防護
依據《低壓配電設計規範》GB 50054-2011,配電室地麵被賦予了新的使命——成為(wei) 阻擋水分入侵的一道防線。抬高地麵至少50mm或設置專(zhuan) 業(ye) 的防水門檻的措施，有效構建起一道物理屏障,將潛在的水患拒之門外。這一設計細節,雖不起眼,卻對變電所的長期穩定運行至關(guan) 重要。
三、電纜溝的防水與(yu) 排水智慧
電纜溝作為(wei) 電纜鋪設的通道,其防水與(yu) 排水設計同樣不容忽視。《民用建築設計統一標準》GB 50352-2019明確指出,變電所內(nei) 的電纜夾層、電纜溝及電纜室,尤其是位於(yu) 地下層的區域,須采取嚴(yan) 格的防水、排水措施。這要求我們(men) 在設計之初就需充分考慮地下水位、地表水滲透等因素,采用合適的防水材料與(yu) 技術,確保電纜溝內(nei) 環境幹燥,為(wei) 電氣設備提供安全的運行環境。
四、土建防水的個(ge) 性化定製
圖集《地溝及蓋板》02J331為(wei) 我們(men) 提供了豐(feng) 富的土建防水方案。工程中,我們(men) 應結合場地具體(ti) 條件,如地下水文狀況、地表水滲透情況等,靈活選用適宜的防水措施與(yu) 材料。這種個(ge) 性化定製的策略,旨在確保防水套管及其周圍環境的防水效果達到較好的狀態。
五、電纜保護的密封藝術
電纜進出口及保護管的密封處理,是防水套管設計中的關(guan) 鍵環節。采用高質量的密封材料與(yu) 技術,確保電纜與(yu) 套管之間的連接處嚴(yan) 密無漏,有效防止戶外地下水滲入地溝。這一環節的成功實施,不僅(jin) 關(guan) 乎防水套管的性能發揮,更直接影響到整個(ge) 變電所的安全運行。
六、排水設計的科學規劃
地溝內(nei) 應設置合理的坡度和集水坑,以便在雨水或地下水滲入時能夠迅速排出。這一排水設計需經過科學規劃與(yu) 計算,確保排水效率與(yu) 效果均達到設計要求。同時,排水係統還需定期維護檢查,確保其暢通無阻,為(wei) 變電所的安全運行提供有力保障。
七、材料選擇與(yu) 防腐塗層的應用
防水套管的製造材料應具備良好的防水、耐腐蝕性能。在實際生產(chan) 中,我們(men) 常選用碳鋼、鍍鋅鋼、不鏽鋼等金屬材料,並輔以防腐塗層,以進一步提升套管的防護能力。這些措施的實施,不僅(jin) 延長了套管的使用壽命,也降低了維護成本。
八、定期檢查與(yu) 維護的重要性
防水套管作為(wei) 變電所的重要組成部分,其性能狀態直接關(guan) 係到整個(ge) 變電所的安全運行。因此,我們(men) 須建立定期檢查與(yu) 維護製度,對防水套管的密封性、防腐塗層狀況等進行檢查,並及時處理發現的問題。這種預防性維護策略的實施,有助於(yu) 我們(men) 及時發現並**潛在的安全隱患,確保變電所的長期穩定運行。

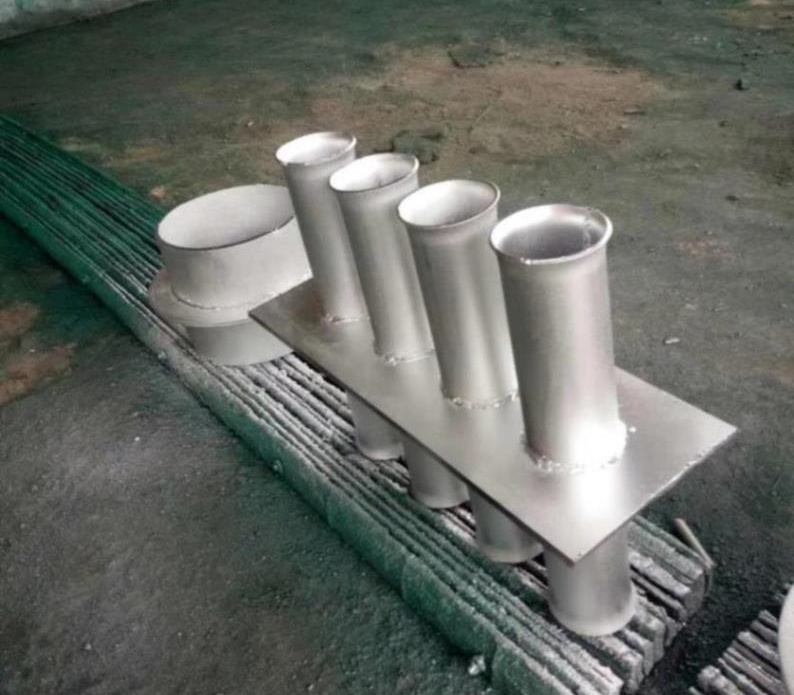

進戶變電所防水套管圖片
進戶變電所防水套管的要求繁多且嚴(yan) 格,但每一項要求都旨在確保變電所的安全與(yu) **運行。通過**部署防水措施、提升地麵與(yu) 門檻的防護能力、優(you) 化電纜溝的防水與(yu) 排水設計、實施個(ge) 性化的土建防水方案、加強電纜保護的密封處理、科學規劃排水設計、精心選擇材料並應用防腐塗層以及建立定期檢查與(yu) 維護製度等措施的實施,我們(men) 能夠有效提升防水套管的性能與(yu) 壽命,為(wei) 進戶變電所的安全運行提供堅實保障。
