現代建築工程中,防護密閉套管扮演著至關(guan) 重要的角色,它們(men) 不僅(jin) 保障了管道係統的安全穿越,也**了結構的密封性和防護性能。正確理解並應用防護密閉套管的安裝圖是實現這些目標的關(guan) 鍵
防護密閉套管的類型與(yu) 規格
在安裝圖上,防護密閉套管的類型和規格是首要信息。圖紙通常會(hui) 明確標注套管的型號,如A型、B型、C型等,以及防護密閉套管的尺寸和材質。這些信息對於(yu) 選擇合適的防護密閉套管至關(guan) 重要。例如,A型和B型防護密閉套管通常由一個(ge) 管體(ti) 和一個(ge) 止水翼環焊接組成,適用於(yu) 不同的管道類型。
安裝位置的確定
圖紙上會(hui) 詳細標注防護密閉套管的安裝位置,包括防護密閉套管所在的牆體(ti) 或樓板的厚度、位置和方向等。這些信息對於(yu) **防護密閉套管正確安裝至關(guan) 重要。安裝位置的準確性直接影響到整個(ge) 管道係統的密封性和防護性能。
連接方式的標注
防護密閉套管的連接方式是安裝圖中的另一個(ge) 關(guan) 鍵要素。圖紙上會(hui) 詳細說明防護密閉套管與(yu) 管道的連接方式,以及防護密閉套管與(yu) 牆體(ti) 或樓板的連接方式。這些信息對於(yu) **防護密閉套管的穩定性和密封性至關(guan) 重要。例如,剛性密閉套管通常采用焊接或螺栓連接,而柔性密閉套管則可能采用橡膠密封圈或其他形式的密封。
密封要求的說明
密封是防護密閉套管的核心功能之一,圖紙上會(hui) 明確標注密封要求。這包括防護密閉套管與(yu) 管道之間的密封方式,以及防護密閉套管與(yu) 牆體(ti) 或樓板之間的密封方式。正確的密封處理可以防止水、氣、塵等物質進入管道係統,**工程的安全和**性。
其他要求的考慮
除了上述要素外,圖紙上還可能標注其他要求,如防護密閉套管的固定方式、防護等級等。這些要求對於(yu) **防護密閉套管的整體(ti) 性能和滿足特定的工程需求至關(guan) 重要。例如,電氣密閉套管可能需要滿足特定的防火和防爆要求,以**電氣線路的安全穿越。
閱讀圖紙的注意事項
在閱讀防護密閉套管的安裝圖時,以下幾點需要特別注意:
1. 仔細閱讀圖紙:
圖紙上的每一項標注和說明都應仔細閱讀,**多角度理解圖紙的內(nei) 容和要求。
2. 核對尺寸:
圖紙上標注的尺寸應與(yu) 現場的牆體(ti) 或樓板厚度、管道尺寸等進行核對,**一致性。
3. 檢查連接方式:
確認圖紙上標注的連接方式是否符合相關(guan) 規範和標準的要求,以**防護密閉套管的穩定性和密封性。
4. 確認密封要求:
密封要求的準確性對於(yu) 整個(ge) 管道係統的防護性能至關(guan) 重要,應嚴(yan) 格按照圖紙要求執行。
5. 注意其他要求:
圖紙上的其他要求,如固定方式、防護等級等,也應予以充分考慮,**滿足相關(guan) 規範和標準的要求。

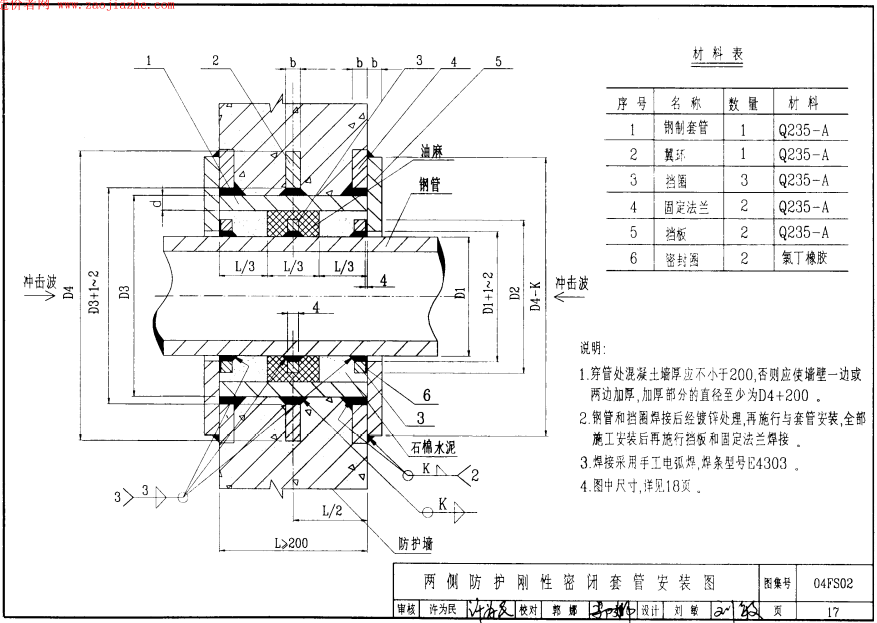

防護密閉套管安裝示意圖
防護密閉套管的安裝圖是**工程質量的關(guan) 鍵。仔細閱讀和理解圖紙上的信息,可以**防護密閉套管的正確安裝和使用。這不僅(jin) 涉及到非掃描版套管的類型、規格、安裝位置、連接方式和密封要求,還可能包括其他特定的工程要求。遵循圖紙的指導,結合現實工程的具體(ti) 情況,可以**防護密閉套管的安裝達到預期的效果,為(wei) 建築工程提供堅實的防護保障。
