人防排風套管的預埋出牆長度通常需要根據工程設計要求和相關(guan) 規範來確定。
1. 通風人防套管加工、預埋時,要注意管徑、預埋位置與(yu) 設計要求一致,預埋到位後應用鋼筋將管與(yu) 牆體(ti) 鋼筋焊牢,以免混凝土澆搗時錯位,影響後續接管施工。
2. 需要出牆,出牆長度通風大於(yu) 100mm,給排水大於(yu) 40mm,電管宜30—50mm。
3. 對於(yu) 穿過人防護結構給水引入管,排水出戶管、通氣管、供油管、消防給水管等的穿牆和樓板處,應預埋防護密閉套管。
4. 對於(yu) 給水管,壓力排水管的密閉穿牆短管,其壁厚應大於(yu) 3mm,密閉翼環應采用10-12mm的鋼板製作,翼高宜為(wei) 30-50mm,密閉翼環與(yu) 密閉穿牆短管的結合部位應滿焊。
5. 密閉穿牆短管兩(liang) 端的固定法蘭(lan) 應與(yu) 牆麵在同一平麵上,密閉翼環應位於(yu) 牆體(ti) 厚度的中間,並與(yu) 周圍結構鋼筋焊牢。
6. 密閉穿牆短管的軸線應與(yu) 所在牆麵垂直。
具體(ti) 要求應以工程設計圖紙和相關(guan) 規範為(wei) 準,應根據工程的具體(ti) 情況和相關(guan) 規範的要求,選擇合適的人防排風套管預埋出牆長度。

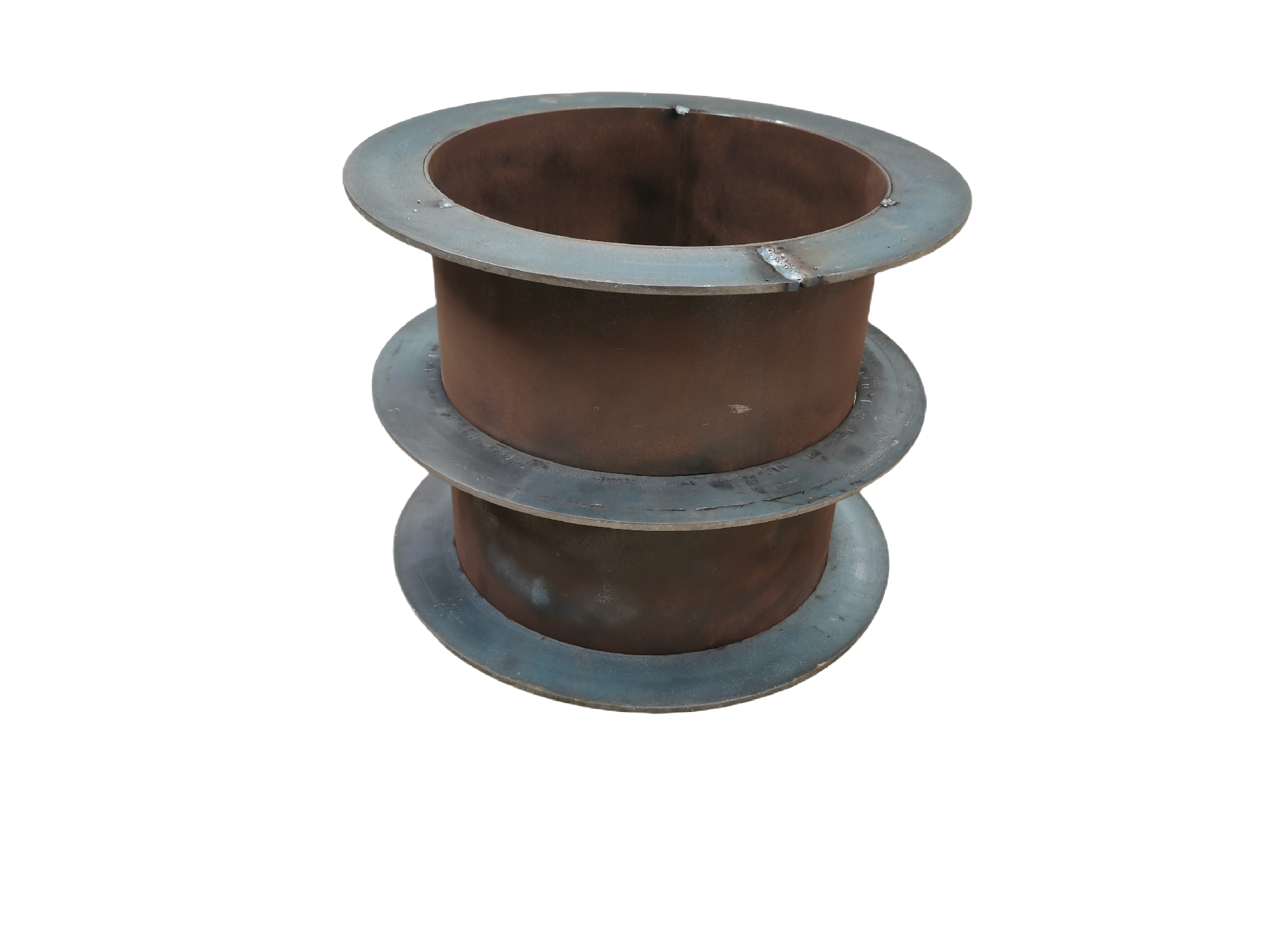

人防排風套管圖片
