一、 人防密閉套管加工要求及詳圖
- 管道穿人防牆、板的防護密閉措施應具有抗一定壓力的衝(chong) 擊波作用及防止核生化戰劑由穿管處滲入的能力,以**防空地下室的安全。
- 人防密閉套管加工前,應先將人防密閉套管外的鐵鏽打磨幹淨,人防密閉套管管徑應比穿越管道大2號。
- 穿牆人防密閉套管的規格應根據現實情況選擇,例如DN200人防密閉套管有0.2米、0.3米、0.7米三種規格,而DN150人防密閉套管有0.2米、0.3米、0.6米三種規格。
- 人防密閉套管的止水翼環應采用鋼板切割後焊接,對於(yu) 不同尺寸的人防密閉套管,止水翼環的厚度和高度也有所不同。
二、 主要施工方法
- 在人防地下室中,要求密閉牆加密閉套管,強電應改為(wei) 預埋人防密閉套管穿管敷設,弱電應改為(wei) 暗管加密閉盒的方式,並進行防護密閉處理。
- 所有穿過外牆、臨(lin) 空牆、防護密閉隔牆、密閉隔牆的電纜(包括動力、照明、通訊、網絡等)管線和預留備用管應進行防護密閉或密閉處理。
- 管材應選用熱鍍鋅鋼管,鋼板應采用熱鍍鋅鋼板。
- 在施工過程中,應注意電焊機的安全措施,包括防雨、接地或接零保護,以及配線的規範。
- 乙炔、氧氣瓶應遠離明火,並采取相應的安全措施。
- 施工現場應嚴(yan) 禁吸煙,並做好防火安全工作。
三、 作業(ye) 條件
- 土建工程應完成頂板、梁支模,梁鋼筋綁紮完畢,現澆板底層鋼筋綁紮完畢,上層鋼筋綁紮前。
四、 材料要求
- 鋼管的材質須合格,有出廠合格證,設計有特殊要求時還須符合設計要求。
- 外觀檢查鋼管壁厚均勻,焊縫均勻無劈裂、毛刺砂眼、棱刺與(yu) 凹扁等缺陷。
- 鎖緊螺母外形完好、絲(si) 扣清晰無翹曲。
五、 注意事項
- 埋設人防密閉套管時,如果須割斷鋼筋,應事先與(yu) 技術負責人聯係,征得同意後方可斷筋,並采取相應的加固措施。
- 在施工過程中,應參看有關(guan) 專(zhuan) 業(ye) 圖和建築圖及結構圖,核對各種管道的坐標、標高是否有交叉,管道排列所用空間是否合理。
- 有問題應及時與(yu) 工長和有關(guan) 人員研究解決(jue) ,辦好變更洽商記錄。

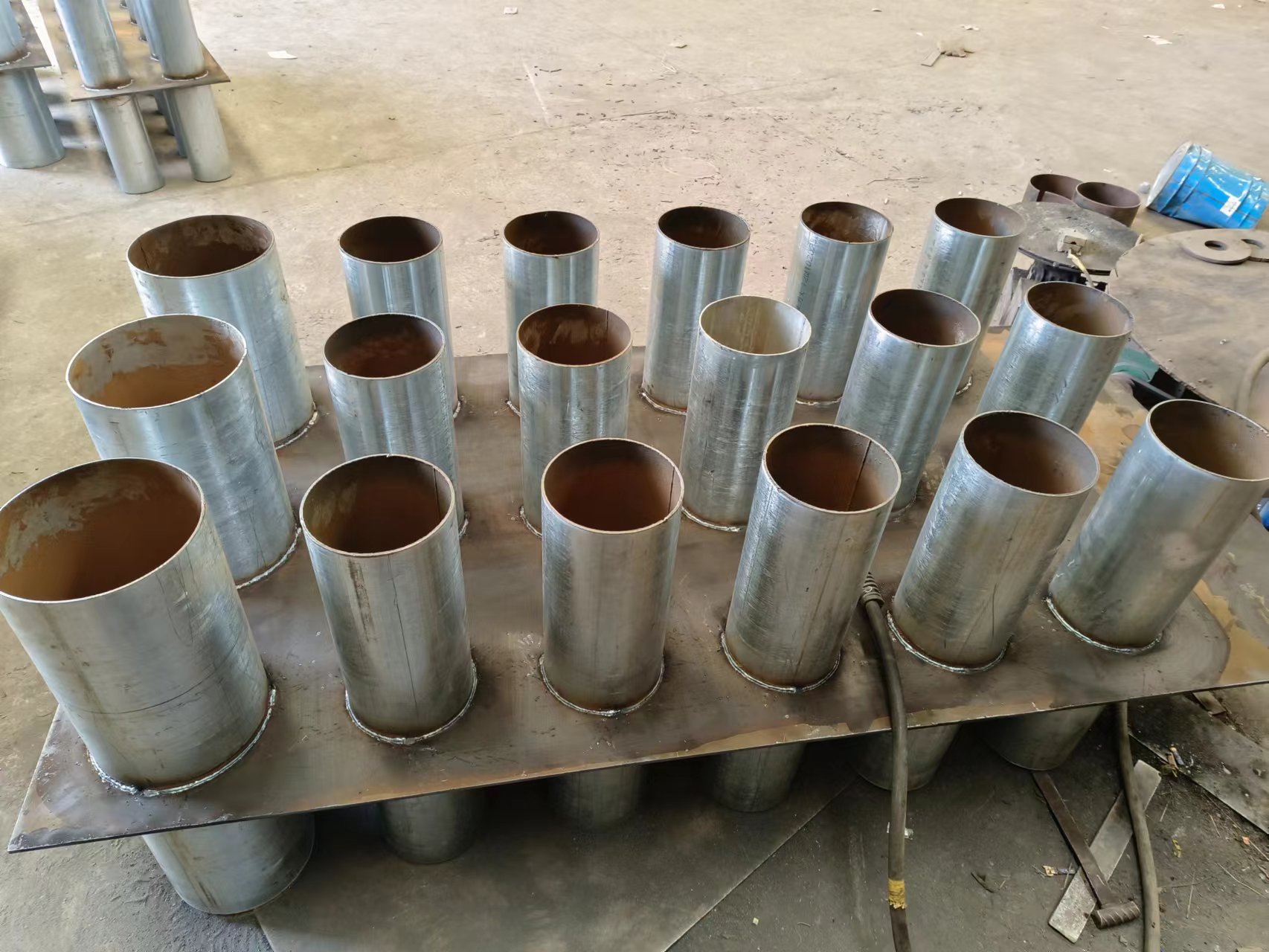

人防密閉套管圖片
