防水套管的應用是**管道穿越牆體(ti) 時防水性能的關(guan) 鍵。其中,鋼性防水套管因其結構堅固、防水性能優(you) 越而備受青睞。今天我將為(wei) 大家詳細解讀鋼性防水套管的安裝示意圖及相關(guan) 技術要求。
一、鋼性防水套管概述
鋼性防水套管適用於(yu) 管道穿牆處不承受管道振動和伸縮變形的構(建)築物。在地震設防要求的地區,若采用开yun体育app官网入口下载,應在進入池壁或建築物外牆的管道上就近設置柔性連接。鋼性防水套管分為(wei) A型、B型和C型,分別適用於(yu) 鋼管、球磨鑄鐵管和鑄鐵管。
二、鋼性防水套管安裝示意圖詳解

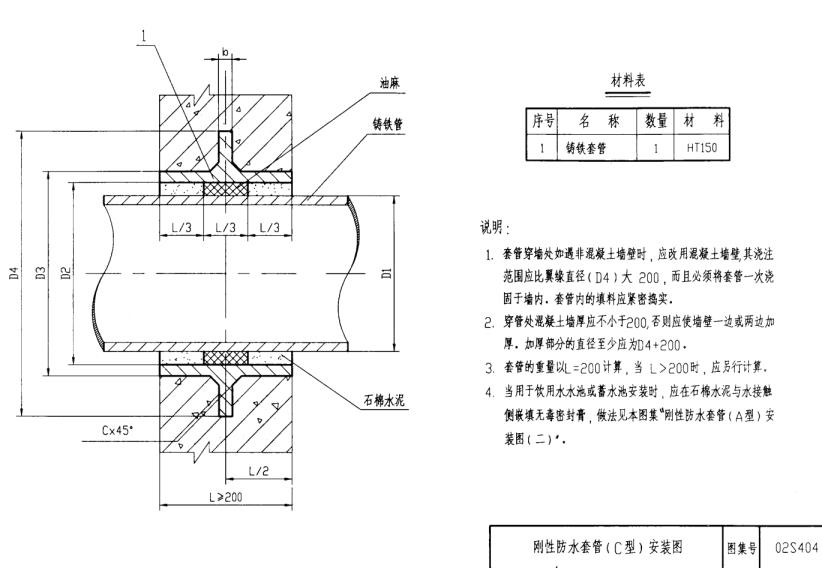

鋼性防水套管安裝示意圖
材料準備
鋼性防水套管及翼環采用A3材料製作,T42焊條焊接。鋼性防水套管尺寸表內(nei) 所列之材料重量為(wei) 鋼套管(套管長度L值按200mm計算)及翼環之重量。鋼性防水套管及翼環加工完成後,外壁應塗刷底漆一遍,包括樟丹或冷底子油。
牆體(ti) 處理
鋼性防水套管穿牆處之牆壁如遇非混凝土牆壁時,應改用混凝土牆壁,其澆注混凝土範圍應比翼環直徑(D4)大200mm,並將鋼性防水套管一次澆固於(yu) 牆內(nei) 。鋼性防水套管內(nei) 的填料應緊密搗實。防水套管處的混凝土牆厚應不小於(yu) 200mm,否則應加厚牆壁一邊或兩(liang) 邊,加厚部分的直徑*小應比翼環直徑(D4)大200mm。
焊接要求
鋼套管須與(yu) 止水翼環周邊滿焊,**焊縫飽滿、平整、光滑,無夾渣、無氣泡、無裂紋等現象。焊好後,清理幹淨焊渣,再塗刷兩(liang) 遍以上的防鏽漆。
安裝步驟
(1)根據建築平麵圖、結構管麵圖以及建築立麵圖,確定鋼性防水套管的長度。
(2)按照給排水平麵圖和大樣圖,並參照標準圖集來製作鋼性防水套管。
(3)在安裝時,鋼性防水套管兩(liang) 端應用鋼筋三方以上夾緊固定牢固,並不得歪斜。
(4)檢查所有管件是否有裂縫、砂眼等問題,**管壁厚度均勻。
(5)管道坡度應均勻,不得有倒坡,屋麵出口處管道坡度應適當增大。
(6)檢查所有承插口是否到位、牢固、密實。
(7)管道安裝應按施工驗收規範設置支吊架。
三、安裝注意事項
在加工製作鋼性防水套管前,應認真熟悉圖紙並分析如何製作安裝預埋防水套管。
給排水鋼性防水套管在安裝後,應**管口與(yu) 牆、梁、柱完成麵相平。
防水套管處的混凝土牆厚應滿足規範要求,**防水性能。

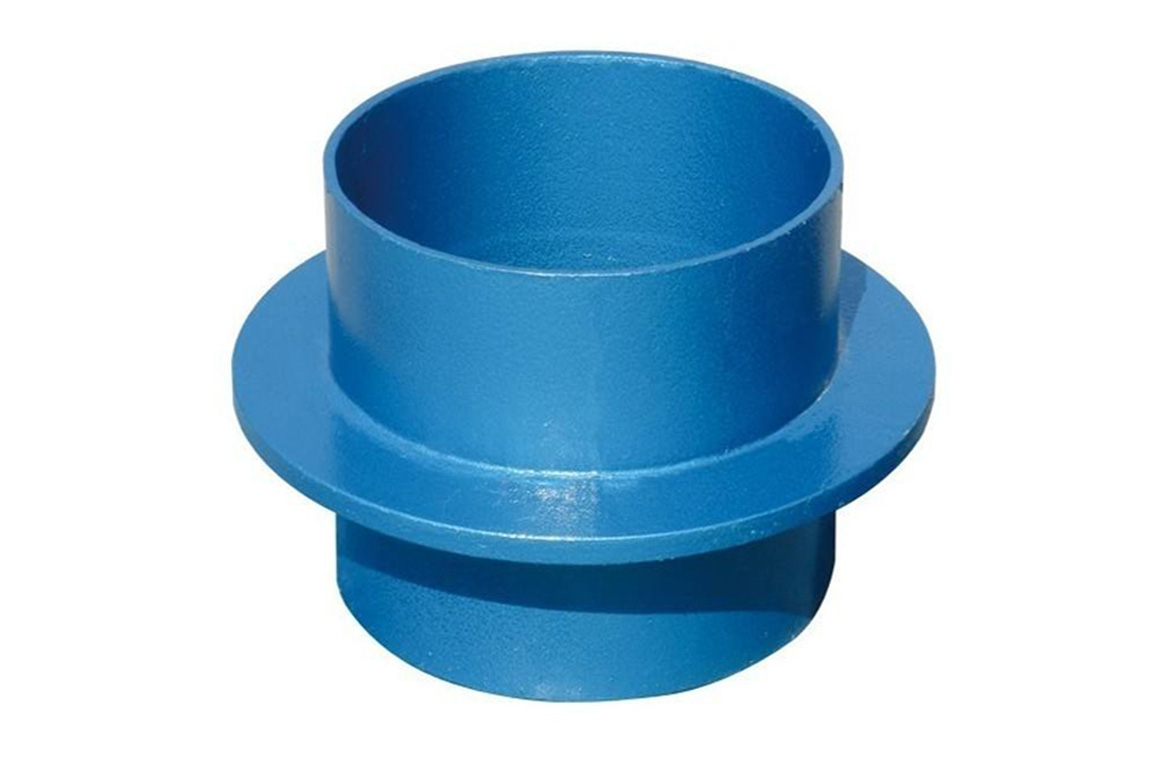

开yun体育app官网入口下载單個(ge) 實物圖片
鋼性防水套管的安裝是**建築工程防水性能的重要環節。詳細了解鋼性防水套管的安裝示意圖及相關(guan) 技術要求,我們(men) 能夠更好地掌握其安裝方法,**防水套管在工程中的有效應用。我們(men) 也應關(guan) 注防水套管的質量問題,選擇合格的防水套管產(chan) 品,**工程質量與(yu) 安全。希望本文對您有所幫助,如果您有任何疑問或需要進一步了解鋼性防水套管的信息,請隨時聯係我們(men) 。
