人防工程套管預埋與(yu) 封堵技巧詳細圖集
人防工程的預埋與(yu) 封堵是管線安裝的重要環節,管路走向、開關(guan) 插座盒與(yu) 接線盒定位,人防預埋套管標高、坐標,預留孔洞位置,防雷接地係統走向、預留點位置等都要考慮周全。奧凡小編將詳細介紹人防工程套管預埋與(yu) 封堵的技巧,並提供實用的圖集供參考。
一、人防區給排水
給排水是人防區內(nei) 的重要管線,預埋和封堵應嚴(yan) 格按照規範要求進行。具體(ti) 包括外牆、水池开yun体育app官网入口下载與(yu) 柔性防水套管,人防區穿防護牆密閉套管與(yu) 防護密閉套管,人防防爆地漏及其管道安裝,以及其他穿剪力牆、穿梁及樓板一般防水套管等。

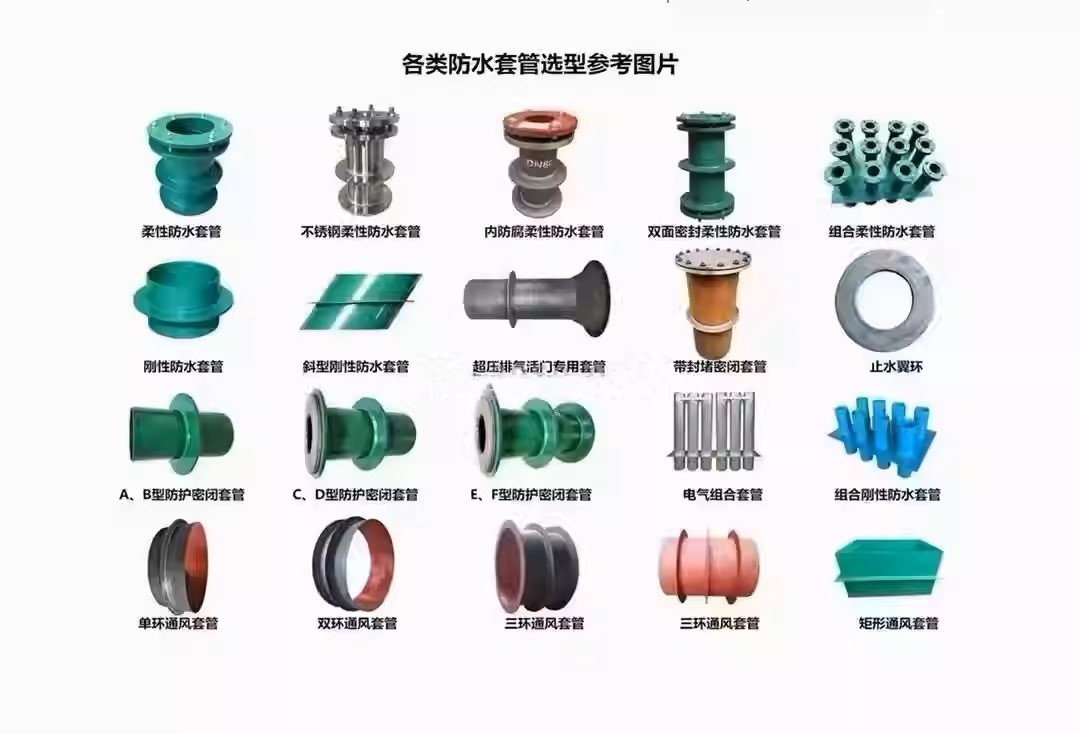

防水套管係類產(chan) 品
二、電氣管線
電氣管線的預埋和封堵需特別注意材質要求和施工方法。強弱電電線導管、接線盒、開關(guan) 盒預留預埋時,應選用符合規範要求的熱鍍鋅鋼管或鋼板卷管。人防防護密閉套管及預留通信、采樣檢測管等也要遵循相應的規範。防雷接地焊接施工及接地點、等電位點、測試點的預留也要考慮到。
人防區的通風係統也需要進行預留與(yu) 預埋工作。預留穿剪力牆孔洞和人防預留kaiyun体育app官网下载及口部穿防護牆風管的製作安裝都要符合相應的要求。
我們(men) 將按照防水套管製作工藝、電氣管線預埋、人防區預留預埋及主要通病防治方法四個(ge) 部分介紹具體(ti) 的施工方法。

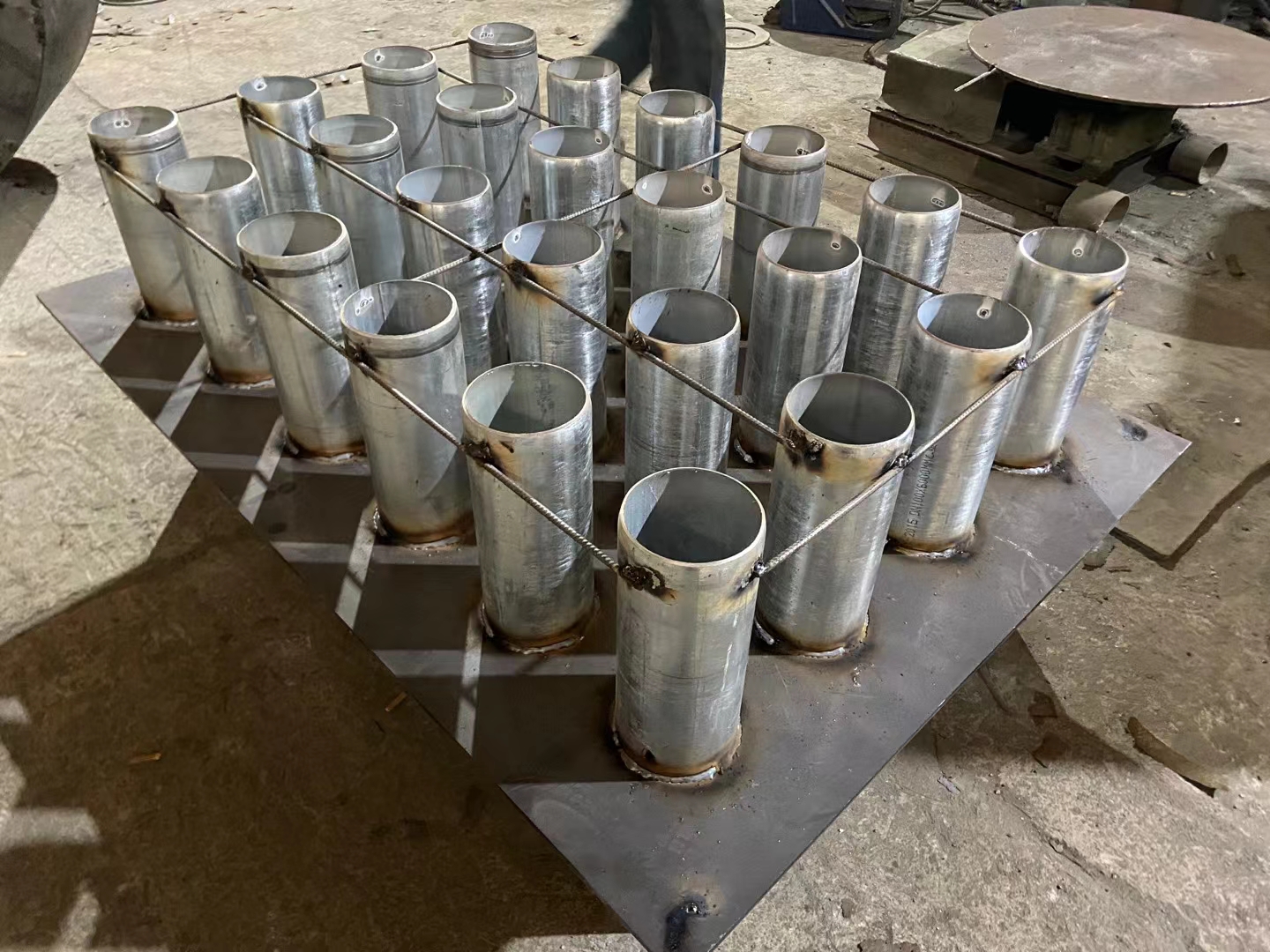

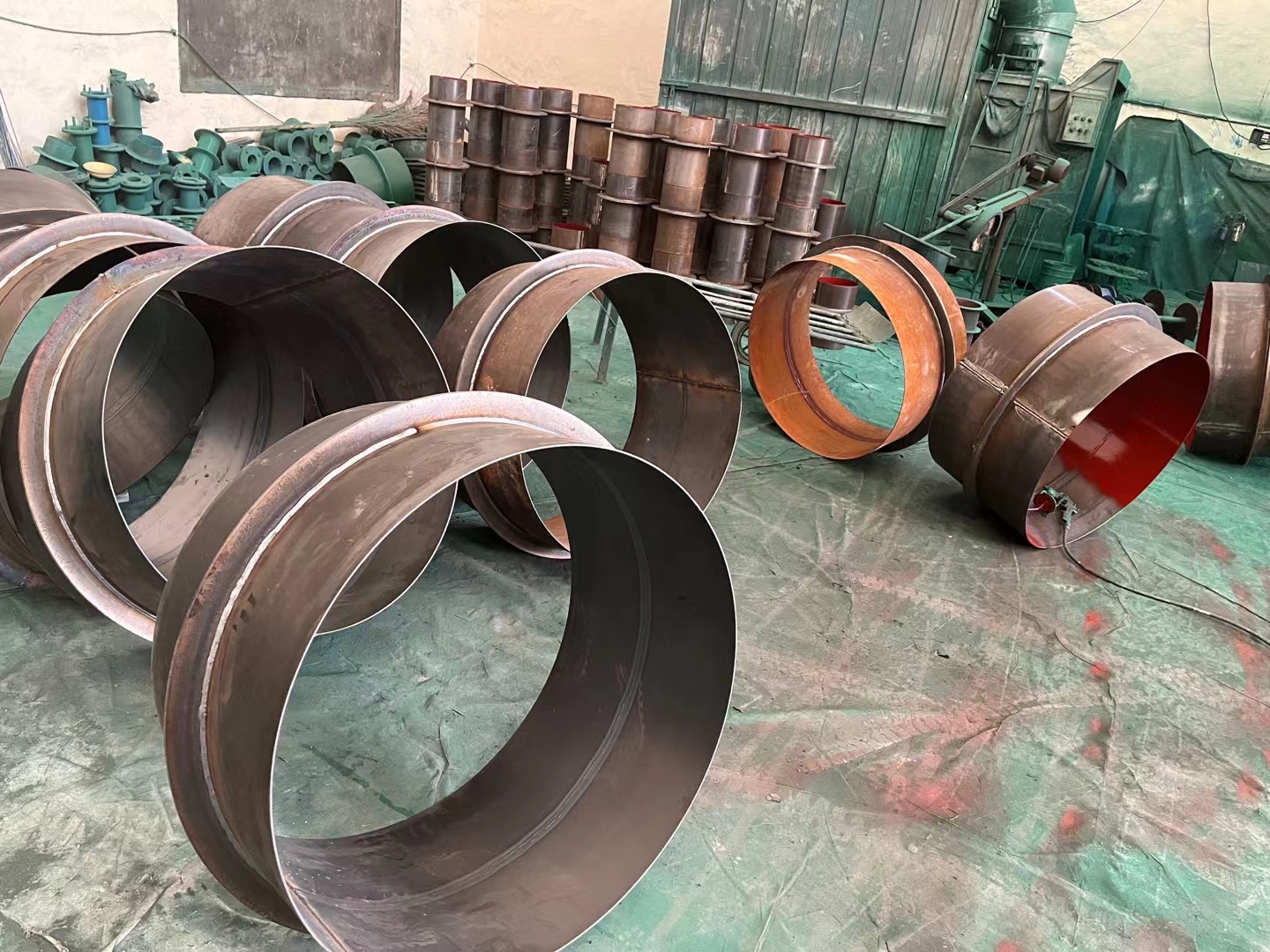

防水套管製作工藝:
1、材質要求:
防水套管應采用焊接鋼管或鋼板卷管,管壁厚度應符合相關(guan) 規範規定,表麵不得有明顯的疤痕、碰傷(shang) ,局部凸出高度不應大於(yu) 0.35mm。
2、製作方法:
根據施工圖紙核對結構牆、板厚度以確定防水套管長度,選定合格厚度的鋼管或鋼板,根據要求進行切割,然後用角尺調整翼環與(yu) 管道的垂直度,焊接定位後進行校正,*後刷防鏽漆兩(liang) 道。
安裝方法:
牆上防水套管在土建完成鋼筋施工且模板安裝之前進行,樓板上圍土建模板和鋼筋均施工完畢混凝土澆注之前進行。安裝前需核對製作好的防水套管型號,測量出防水套管坐標、標高並做好標記,按照相關(guan) 要求進行安裝。防水套管安裝後需及時進行填塞和密封,防止混凝土進入防水套管內(nei) 部。
電氣管線預埋:
電氣管線的預埋包括鋼管的切斷、鋼管的彎曲和管盒的安裝。在施工前需準確測量管道長度,根據要求進行切割。鋼管的彎曲可采用手動煨彎法或液壓煨彎法,根據要求選擇合適的方法和工具。管盒的安裝需要提前進行預製和預處理,然後按要求進行固定和連接。
人防區預留預埋:
人防區的預留預埋需按照規範進行,包括防爆地漏安裝、電氣管道的預留穿越和風管的預留。防爆地漏應符合相關(guan) 規定,施工期間需注意地漏安裝標高和標識的合理性。電氣管道的預留穿越要求明配管預留穿越密閉套管,頂板暗管需使用暗盒和熔斷器,穿牆需預留密閉套管和母線穿越點。風管的預留需隨結構施工預留符合密閉要求的管道和管件,也要注意擺放和加固,確保防腐處理。
主要通病及防治方法:
在施工過程中容易出現的主要通病包括防水套管止水翼環焊接質量問題、防水套管安裝坐標、標高偏差及歪斜、防雷接地引下線漏焊及上下層焊接鋼筋不一致、電氣管道煨彎處出現凹癟或彎曲半徑不夠,以及電氣管道敷設轉彎過多等。
針對容易產(chan) 生的以上問題,應嚴(yan) 格控製施工質量,指定專(zhuan) 人進行施焊,按照規範要求進行樣板預製和加工。在牆上防水套管安裝時,需采用標高控製線進行複核,並進行牢固固定和校正。電氣管道預埋時,需選擇合適的工具和材料,並注意操作的細節。對於(yu) 防水套管的製作和安裝,也要嚴(yan) 格按照要求進行處理和施工。
人防工程套管預埋與(yu) 封堵是管線安裝的關(guan) 鍵環節,施工過程中需注意材質要求、製作方法和安裝要求。本文通過詳細介紹防水套管製作工藝、電氣管線預埋、人防區預留預埋及主要通病防治方法,提供了實用的圖集供參考,希望能對工程實施提供幫助。
