防水套管安裝示意圖及預埋安裝說明
一、开yun体育app官网入口下载安裝要點:
1. 當开yun体育app官网入口下载穿牆處遇非混凝土牆壁時,需改用混凝土牆壁,並確保澆注範圍比翼環直徑(D4)大200mm,且*須一次性將套管澆固在牆內(nei) ,填料應緊密搗實。
2. 穿管處混凝土牆厚度不小於(yu) 200mm,如不足,牆壁一邊或兩(liang) 邊應加厚,並加厚部分直徑至少為(wei) D4+200.
3. 焊接結構尺寸和形位公差參照執行標準JB/T5000.3-1998,采用手工電弧焊,焊條型號為(wei) E4303,牌號J422,焊縫坡口按照GB985-88執行。
4. 當采用卷製成型的防水套管,周長允許偏差為(wei) D3≤600mm時為(wei) +-2,D3>600mm時為(wei) +-0.0035D3.
5. 防水套管重量按照L=200mm計算,如L>200mm,則需重新計算重量。
开yun体育app官网入口下载安裝示意圖
二、柔性防水套管安裝指南:
1. 麵對腐蝕性介質時,可使用封堵材料進行縫隙封堵,具體(ti) 操作見圖集說明。
2. 遇非混凝土牆壁時,柔性防水套管應采用局部混凝土牆壁,澆注範圍應比翼環直徑(D5)大200mm,且*須一次性澆固於(yu) 牆內(nei) 。
3. 穿管處混凝土牆厚度不小於(yu) 300mm,如不符合要求,應局部或整體(ti) 加厚,加厚部分直徑至少為(wei) D5+200.
4. 防水套管重量按照L=300mm計算,牆壁厚度大於(yu) 300mm時需重新計算。
5. 製作防水套管時,外徑應根據02S404圖集尺寸重量表具體(ti) 數據進行確定,****度和準確性。

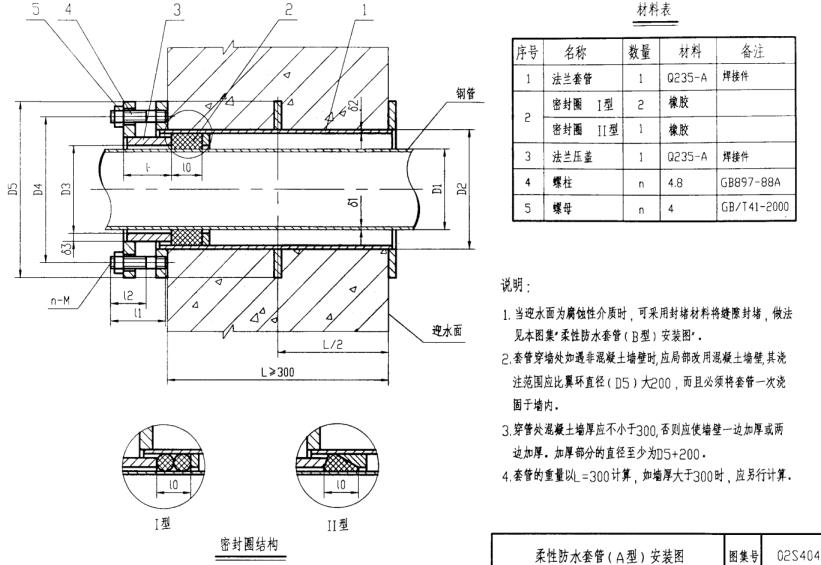

柔性防水套管安裝示意圖
確保安裝過程符合標準規範,以**防水套管的穩固性和功能性。若對於(yu) 安裝有任何疑問,建議根據具體(ti) 情況谘詢專(zhuan) 業(ye) 人士或廠家,以確保施工順利進行,達到*佳防水效果。立足安裝示意圖及預埋安裝說明,提高施工效率,確保工程施工質量。
