在地下人防防護工程建設施工中,**電力係統的安全運行是非常關(guan) 鍵的一項任務。這就要求在各類構造物中預埋專(zhuan) 門設計的人防密閉套管,以確保電纜的安全穿越牆體(ti) 。kaiyun中国官方登录入口公司作為(wei) 專(zhuan) 業(ye) 的防水套管生產(chan) 廠家,提供的人防密閉套管在業(ye) 內(nei) 廣受好評。現就07fd02人防套管圖集中的內(nei) 容進行詳細解讀和介紹，特別是18和20頁的管線穿越防空地下室口部做法和電氣線管暗裝敷設防護密閉做法做出詳解

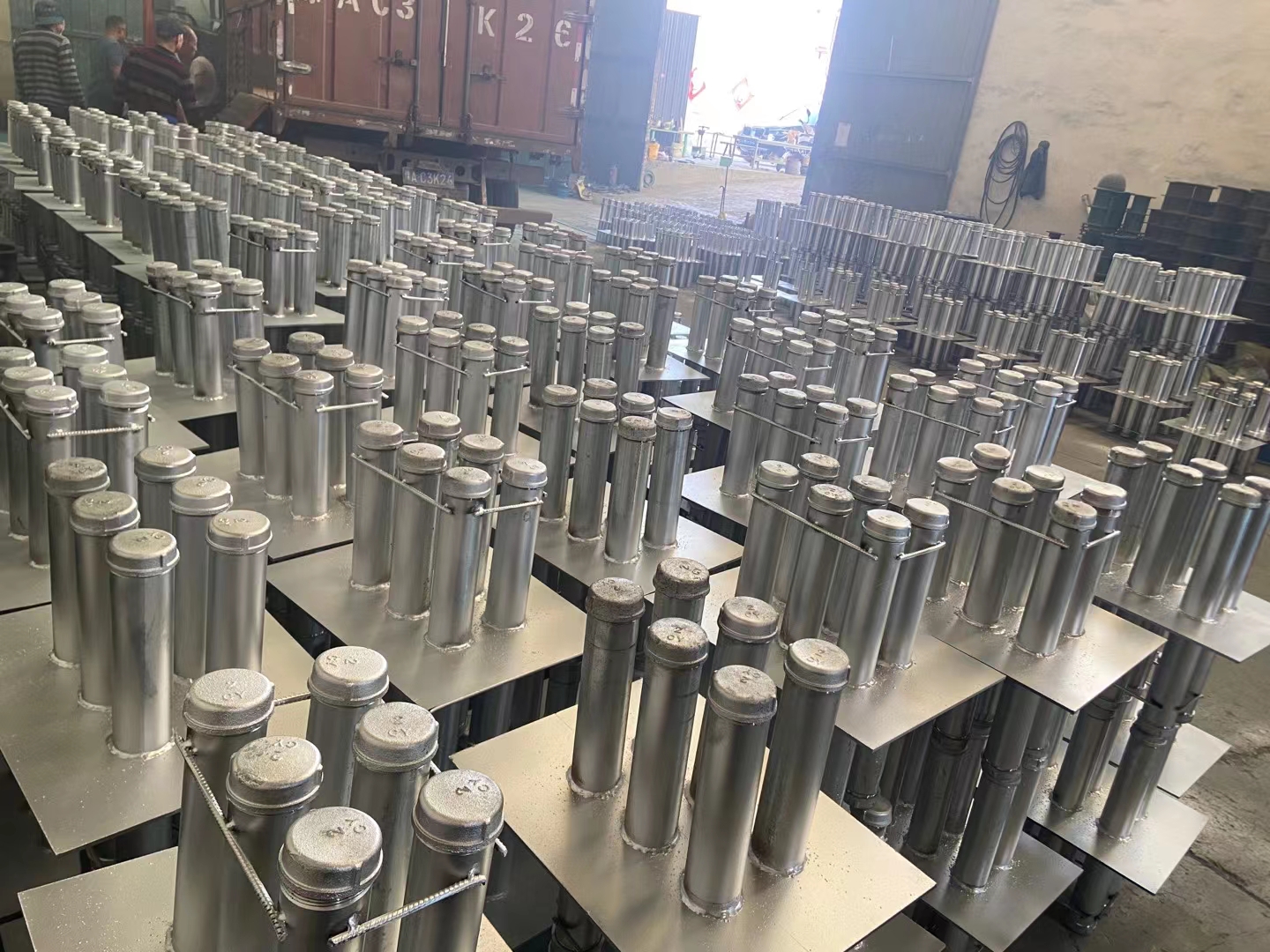

人防密閉套管
一、07fd02人防套管的多元化命名
07fd02人防套管受到多種不同的稱謂,如防護密閉肋、剛性組合套管、電氣套管等,這些名稱在不同地區可能有所差異,但其指的都是同一類產(chan) 品。這些套管主要應用於(yu) 人防門門框的牆體(ti) 上,用於(yu) 電纜和電線的明架穿牆,也用於(yu) 其他需密閉防護的牆體(ti) 中。
二、 07fd02人防套管的結構特點
根據07fd02圖集的詳細描述,人防密閉套管主要由一塊Q235碳鋼製成的鋼板以及多根鍍鋅管組成。這種結構的設計可以有效保護電纜避免受到潮濕、塵埃等環境因素的侵害。鍍鋅處理可以提高鋼管的耐腐蝕性能,延長防水套管使用壽命。
07fd02人防套管能夠滿足多個(ge) 不同口徑或者相同口徑的電纜時候穿過預埋在牆體(ti) 中的需求。由於(yu) 其多樣化的組合性,這類套管在定製時可根據工程需求選擇適當數量的鍍鋅管,從(cong) 2根、3根、4根一直到數十根都可以根據實際情況而定。

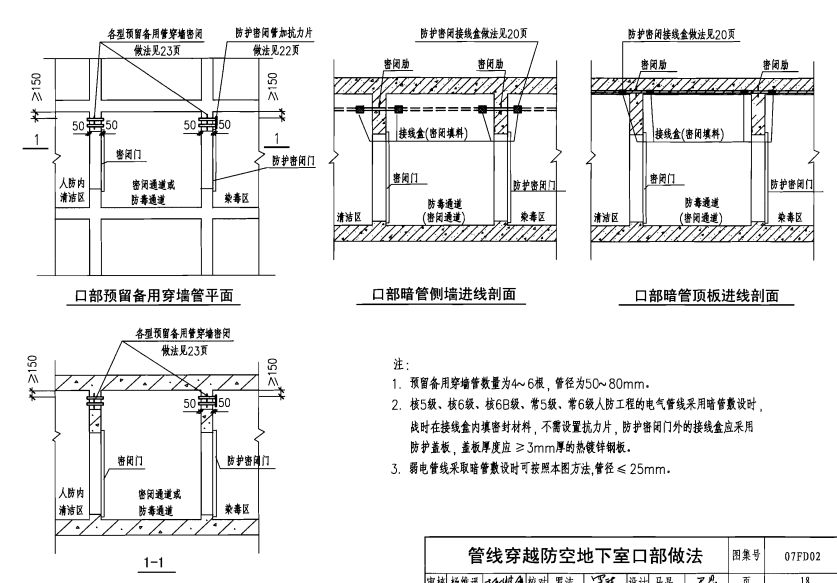

三、 電氣防水套管07fd02-p18-管線穿越防空地下室口部做法
電氣防水套管07fd02-管線穿越防空地下室口部做法
電氣防水套管07fd02-p18，從(cong) 管線穿越防空地下室口部的平麵圖，以及口部暗管穿越側(ce) 牆和頂板的剖麵圖做了解釋。
在注釋中標注：
1.預留備用穿牆線管的數量為(wei) 4-6根，管徑為(wei) 50-80mm。
2.核5級，核6級，核6B級，常5級，常6級人防工程的電氣線管采用暗管敷設時，戰時在接線盒內(nei) 填密封材料，不需設置抗力片，防護密閉門外的接線盒應采用防護蓋板，蓋板厚度應大於(yu) 等於(yu) 3mm的熱鍍鋅鋼板。
3.弱點管線采取暗管敷設時可按照本圖做法，管徑小於(yu) 等於(yu) 25mm。

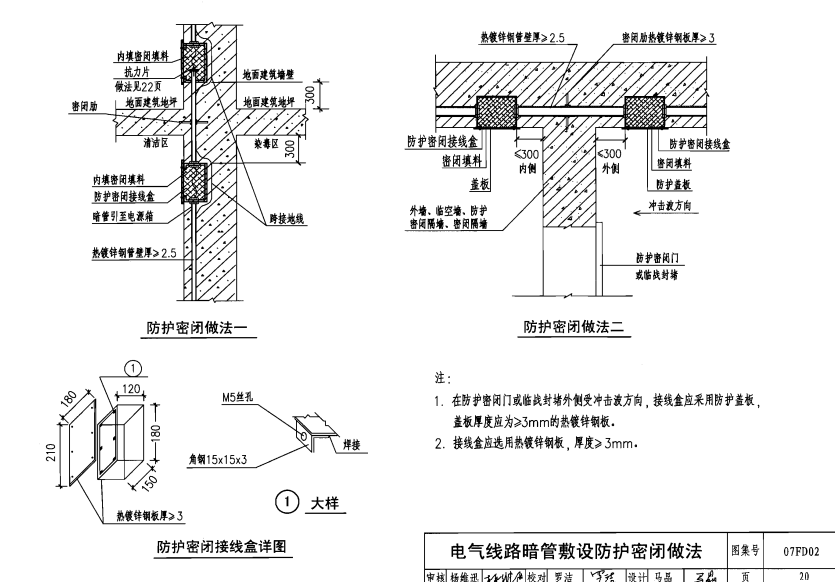

四、電氣防水套管07fd02-p20-電氣線管暗裝敷設防護密閉做法
電氣防水套管07fd02-電氣線路暗管敷設防護密閉做法
電氣防水套管07fd02第20頁主要是電氣線管暗裝敷設防護密閉做法，其中電氣線管防護密閉做法分為(wei) 兩(liang) 種，還解釋了防護密閉接線盒詳圖。
五、人防密閉套管圖集07fd02的作用與(yu) 貢獻
07fd02圖集不僅(jin) 為(wei) 設計師和施工人員提供了明確的套管布置和安裝指導,也使得整個(ge) 人防工程的電氣係統更加安全**。這一套管標準化的設計與(yu) 安裝流程有利於(yu) 提高工程整體(ti) 品質,減少人防施工中的失誤,保障工程的順利進行。
就07fd02人防套管這一關(guan) 鍵組件的安裝標準和流程而言,kaiyun中国官方登录入口公司始終站在行業(ye) 的前沿,為(wei) 提高人防工程質量和安全等級而不懈努力。無論是設計參考還是實際應用,07fd02圖集都提供了十分寶貴的指導和標準。
為(wei) 了確保人防係統的電力安全和連續性,選擇合適的套管產(chan) 品並參考詳細的套管圖集是非常*要的。嚴(yan) 格遵循這些標準將幫助防護工程順利完成,減少潛在的安全風險。歡迎轉發、收藏本文,並點擊鏈接了解更多,kaiyun中国官方登录入口願與(yu) 各界朋友共同推進人防領域的發展,為(wei) 打造更加安全的環境而努力。
