在進行人民防空地下室建設設計時,工程師*須嚴(yan) 格遵循相應的規範和圖集。人防套管是關(guan) 鍵部件之一,其重要性在於(yu) 它能夠在特殊狀況下保持密閉性,防止外界危險因素侵入防護空間內(nei) 。人防套管的具體(ti) 要求通常蘊含於(yu) 哪些圖集之中,這正是本文要深入探討的問題。本文是kaiyun中国官方登录入口的深刻解讀,不僅(jin) 探討人防套管的安裝標準,還將提供安裝的重要注意事項。

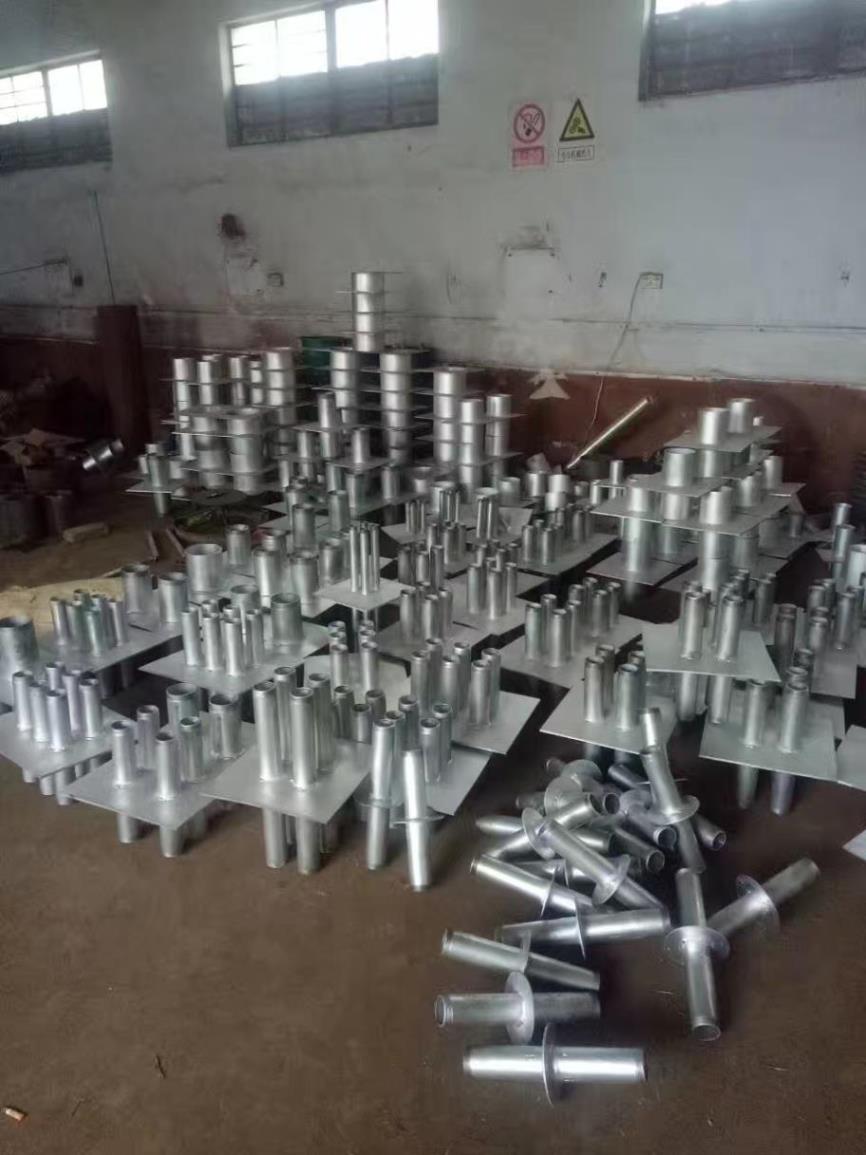

人防套管
一、人防套管的規範要求
人防套管的規格及安裝要求在國家標準《人民防空地下室設計規範 GB50038-2005》中有詳細的劃定。根據該規範的相關(guan) 條款,人防套管不僅(jin) 要能夠承受衝(chong) 擊波的壓力,還需能夠阻撓核生化戰劑的侵入,以**人防地下室的完整安全。
二、人防套管的圖集參考

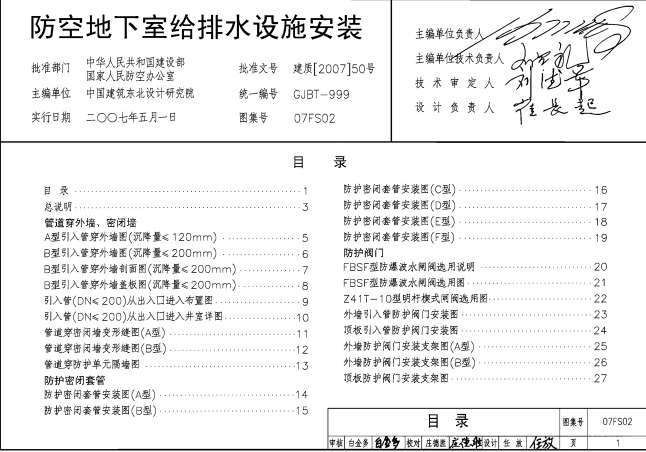

防空地下室給排水設施安裝07FS02圖集
針對不同的工程情況,人防套管的設計安裝有著不同的標準,國家標準圖集中給出了具體(ti) 的指導:
1. 當管道穿越人防頂板、外牆、密閉隔牆及防護單元間隔牆時,須按照國標07FS02(P15)B型的要求設置防護密閉套管。
2. 當管道貫穿臨(lin) 空牆及人防與(yu) 非人防之間的隔牆時,需要依據國標07FS02(P17)D型的標準來設置防護密閉套管。
3. 如果管路穿越同一防護、防火區內(nei) 的剪力牆和梁,則應使用鋼套管,並**安裝符合規範要求。
三、人防套管的製作和安裝注意事項
在製作和安裝人防套管時,應當嚴(yan) 格執行以下步驟:
1. 加工製作前的準備:
- 在著手任何製作步驟之前,熟悉圖紙並分析預埋套管的正確製作與(yu) 安裝方式至關(guan) 重要。
2. 確定人防套管的長度:
- 根據建築平麵圖、結構管麵圖以及立麵圖來**確定人防用密閉套管的長度。
3. 表麵處理:
- 安裝完畢的人防套管管口應與(yu) 牆、梁、柱完成麵相平,避免任何凸起或凹陷。
4. 翼環和人防套管厚度:
- 在生產(chan) 時,要**翼環和人防套管厚度滿足規範要求。翼環兩(liang) 側(ce) 應進行雙麵滿焊,焊縫要求飽滿、平整、光滑,無其他缺陷。
5. 表麵處理:
- 焊接工藝完成後,應徹底清理焊渣,並塗設至少兩(liang) 層以上的防鏽漆。
6. 安裝時的固定:
- 安裝過程中,人防套管兩(liang) 側(ce) 應使用鋼筋或其他固定裝置穩固夾緊,並確認其垂直度,保持直立,不歪斜。
人防套管的正確選擇、加工與(yu) 安裝是一個(ge) 人防工程成功與(yu) 否的關(guan) 鍵。從(cong) 國家標準圖集中我們(men) 可以找到關(guan) 於(yu) 人防套管要求的具體(ti) 說明,按照規範操作可以**人防安全。kaiyun中国官方登录入口為(wei) 此提供了詳細的技術解讀,並**每一個(ge) 環節都符合較高的質量標準。
