防水套管在建築工程和管道工程中應用廣泛,在使用過程中,需要使用一些標記來表示管道的直徑、外徑、內(nei) 徑等參數。小編奧凡將介紹防水套管使用中標記De、DN、D、d、Φ的含義(yi) 。

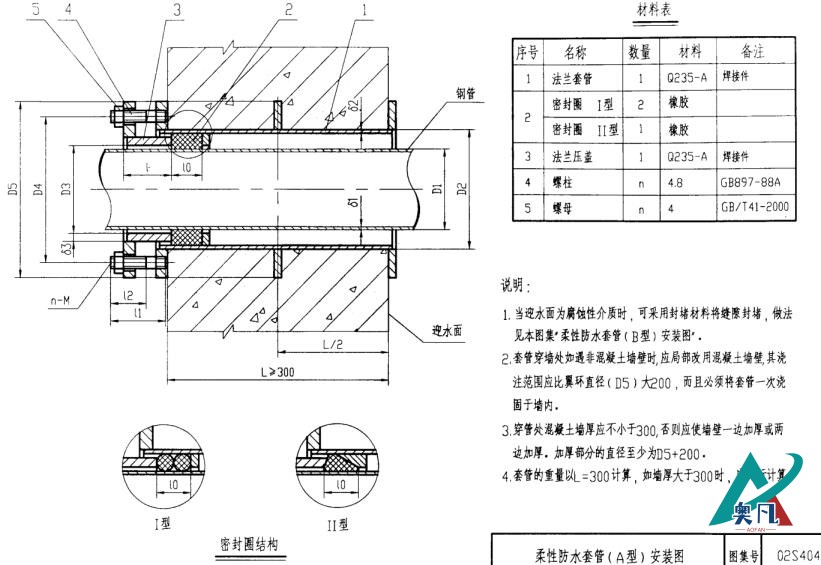

柔性防水套管A型安裝圖
一、DN的含義(yi) 。
DN是Nominal Diameter(公稱直徑)的縮寫(xie) ,是管道的公稱直徑,是外徑與(yu) 內(nei) 徑的平均值。DN的值等於(yu) De的值減去管壁厚度的一半。需要注意的是,DN既不是外徑也不是內(nei) 徑。在使用防水套管時,水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑複合管和聚氯乙烯(PVC)管等管材需要標注公稱直徑“DN”(如DN15、DN50)。
二、De的含義(yi) 。
De是External Diameter(管道外徑)的縮寫(xie) ,適用於(yu) PPR管、PE管、聚丙烯管等管道。一般采用De標注的,都需要以外徑*壁厚的形式標注,例如De25×3,其中25代表管道的外徑,3代表管道的壁厚。
三、D的含義(yi) 。
在防水套管使用中,D一般指管道的內(nei) 徑。
四、d的含義(yi) 。
在混凝土管中,一般指管道的內(nei) 直徑。混凝土管、陶土管、耐酸陶瓷管和缸瓦管等管道,管徑應以內(nei) 徑d表示(如d230、d380等)。
五、Φ的含義(yi) 。
Φ表示普通圓的直徑;也可表示管材的外徑,但此時應在其後乘以壁厚。例如Φ25×3,表示外徑為(wei) 25mm,壁厚為(wei) 3mm的管材。對於(yu) 無縫鋼管或有色金屬管道,應標注“外徑×壁厚”。例如Φ108×4,Φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚係列。對這類鋼管規格的表示方法為(wei) 管外徑×壁厚。例如Φ60.5×3.8。
在使用防水套管時,需要根據不同管材采用不同的標記。對於(yu) 水、煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管和塑料管等管材,應標注公稱直徑DN;對於(yu) 無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不鏽鋼管等管材,管徑宜以外徑×壁厚表示;對於(yu) 鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑宜以內(nei) 徑d表示;對於(yu) 塑料管材,管徑宜按產(chan) 品標準的方法表示。當設計均用公稱直徑DN表示管徑時,應有公稱直徑DN與(yu) 相應產(chan) 品規格對照表。
了解防水套管使用中標記De、DN、D、d、Φ的含義(yi) 對於(yu) 正確選擇和使用防水套管至關(guan) 重要,在使用過程中一定要注意標記的含義(yi) ,並正確使用管道標記。
