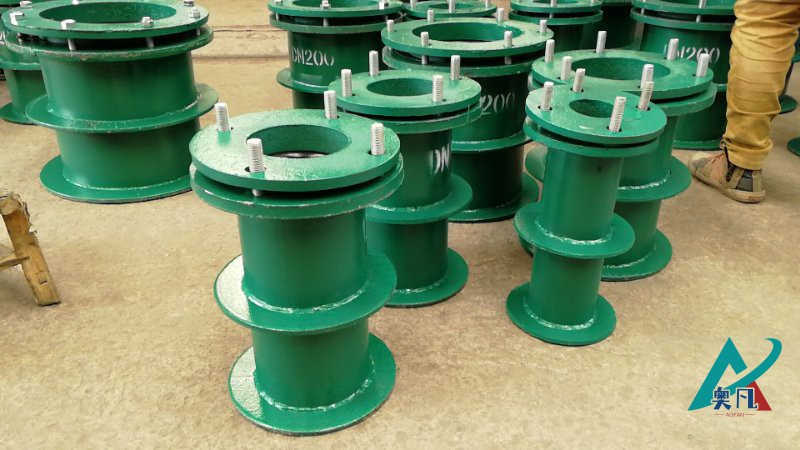

柔性防水套管係列產(chan) 品在各種工程建築中被廣泛應用,例如地下管道穿牆和人防工程。然而,有時客戶在訂購防水套管時會(hui) 對管徑尺寸產(chan) 生疑問。在這裏,我們(men) 將解釋一下防水套管的尺寸問題。
防水套管根據02s404圖集的規定可以從(cong) 幾個(ge) 方麵進行分類,包括壓蓋內(nei) 徑、套管內(nei) 徑以及穿管的外徑和內(nei) 徑。
我們(men) 通常說的DN代表公稱通徑,也就是防水套管的型號。如,如果需要對照產(chan) 品尺寸,假設穿管的內(nei) 徑為(wei) 100mm,內(nei) 徑為(wei) 100mm的鋼管厚度為(wei) 4mm。因此,鋼管的外徑為(wei) 108mm。然後,這個(ge) 鋼管需要穿進防水套管中。如果壓蓋的內(nei) 徑為(wei) 108mm,在穿管的過程中會(hui) 有一定困難,所以壓蓋的內(nei) 徑需要比管子的外徑大幾毫米。因此,壓蓋的內(nei) 徑規定為(wei) 114mm。
防水套管的直徑可以分為(wei) 外徑、內(nei) 徑和公稱直徑。對於(yu) 無縫鋼管,其直徑用字母D表示,後跟外直徑尺寸和壁厚。如,外徑為(wei) 108mm,壁厚為(wei) 5mm的無縫鋼管表示為(wei) D108*5。塑料管也使用外徑來表示,如De63。其他材質例如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等都使用DN表示。在設計圖紙中,一般使用公稱直徑來表示,這是為(wei) 了方便設計、製造和維修工作而人為(wei) 規定的一種標準。公稱直徑與(yu) 公稱通徑不同,是防水套管(或管件)的規格名稱。公稱直徑和內(nei) 徑、外徑並不相等,比如公稱直徑為(wei) 100mm的無縫鋼管有多種規格,如102*5、108*5等。其中108是管子的外徑,5表示管子的壁厚,因此,該鋼管的內(nei) 徑為(wei) (108*5-5)=98mm。然而,公稱直徑並不等於(yu) 管子外徑減去兩(liang) 倍壁厚的差值。可以說,公稱直徑接近於(yu) 內(nei) 徑,但並不等於(yu) 內(nei) 徑。在設計圖紙中,我們(men) 使用公稱直徑來確定管子、管件、閥門、法蘭(lan) 、墊片等結構尺寸和連接尺寸。公稱直徑通常用符號DN表示。如果在設計圖紙中使用外徑表示,也應製作出管道規格對照表,以明確某種管道的公稱直徑和壁厚。
相信您對柔性防水套管公稱通徑和內(nei) 徑較小的原因已經有所了解。如果有任何疑問或需要進一步了解,請隨時與(yu) 我們(men) 聯係。作為(wei) 專(zhuan) 業(ye) 的柔性防水套管生產(chan) 廠家,我們(men) 竭誠為(wei) 您提供**的產(chan) 品和滿意的服務。
