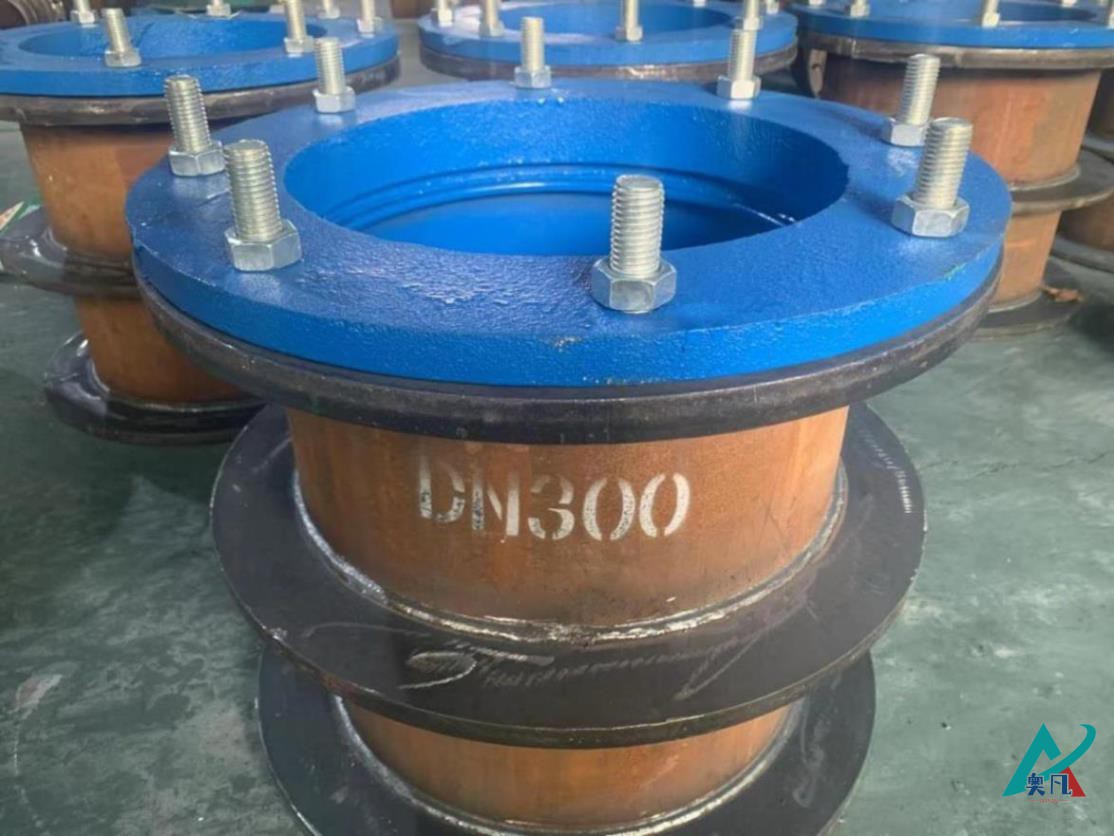

柔性防水套管圖集中D1和D2至D4各表示什麽(me) ？要弄清這個(ge) 問題，需要了解柔性防水套管的結構，柔性防水套管通常由，鋼套管，防水翼環，法蘭(lan) 壓蓋，螺栓螺母，擋水圈，橡膠圈等組成，有些特殊環境使用的防水套管使用更高一級的材料加工，可以使用301不鏽鋼，304不鏽鋼或是316不鏽鋼等，無論什麽(me) 材質，結構基本一樣，今天我們(men) 先了解下柔性防水套管的結構，再了解柔性防水套管圖集中D1和D2至D4等各代表什麽(me) 意義(yi) 。
柔性防水套管結構示意圖
1. DN(公稱直徑):
DN是柔性防水套管的公稱直徑,是柔性防水套管的標準尺寸。它用於(yu) 表示柔性防水套管的大小,通常以毫米(mm)為(wei) 單位進行標注。
2. D1(管道外徑):
D1表示管道的外徑,即柔性防水套管所要包覆的管道的直徑。它是選擇合適尺寸的柔性防水套管時的關(guan) 鍵參數之一。
3. D2(防水套管外徑):
D2表示柔性防水套管的外徑,即柔性防水套管本身的直徑。它影響著柔性防水套管與(yu) 管道以及其他構件的安裝連接。
4. D3(法蘭(lan) 密封套內(nei) 徑):
D3是法蘭(lan) 密封套的內(nei) 徑,即柔性防水套管連接法蘭(lan) 的孔的直徑。它決(jue) 定了防水套管與(yu) 法蘭(lan) 的連接方式和適配性。
5. D4(螺栓中心距):
D4表示螺栓中心之間的距離,即相鄰兩(liang) 個(ge) 螺栓的中心間距。這個(ge) 參數是在安裝防水套管時需要考慮的一個(ge) 因素。
6. D5(法蘭(lan) 密封圈外徑):
D5表示法蘭(lan) 密封圈的外徑,即用於(yu) 密封法蘭(lan) 連接的圈狀構件的直徑。它與(yu) 法蘭(lan) 連接的緊密程度和防水性能有關(guan) 。
7. l(法蘭(lan) 密封罩上方短管長度):
l是法蘭(lan) 密封罩上方短管的長度,即在法蘭(lan) 連接中,防水套管露出法蘭(lan) 密封罩上方的部分長度。
8. l0(密封圈厚度):
l0表示密封圈的厚度,即用於(yu) 密封的圈狀構件的厚度。它對防水套管的密封性能至關(guan) 重要。
9. δ2(鋼套管厚度):
δ2表示鋼套管的厚度,即柔性防水套管中的鋼質保護層的厚度。它影響著柔性防水套管的剛度和耐用性。
10. n-M(螺栓數量和型號):
n表示螺栓的數量,M表示螺栓的型號。這些參數用於(yu) 指定連接防水套管與(yu) 法蘭(lan) 時所需的螺栓的數量和具體(ti) 型號。
柔性防水套管圖集中一些常見參數的解釋，在我們(men) 選擇和使用柔性防水套管時非常重要，了解這些參數的含義(yi) 能夠幫助工程師們(men) 正確地進行設計和安裝,確保防水係統的性能和效果。今天小編就介紹到這裏，在今後無論您有什麽(me) 問題，都可以谘詢小編，我們(men) 可以免費提供技術服務報價(jia) 等，如果有*要，我們(men) 可以進行現場技術指導，**防水套管在後期使用中的防水效果。
