防護密閉套管在電氣工程中起著重要的保護作用,可以保護電線和電纜免受外界的物理損害和環境侵蝕。在電氣圖紙上,標注為(wei) 4SC50+D型或是+S型的表示方法也有其特定含義(yi) 。下麵我們(men) 來詳細解釋這些標注的意思。

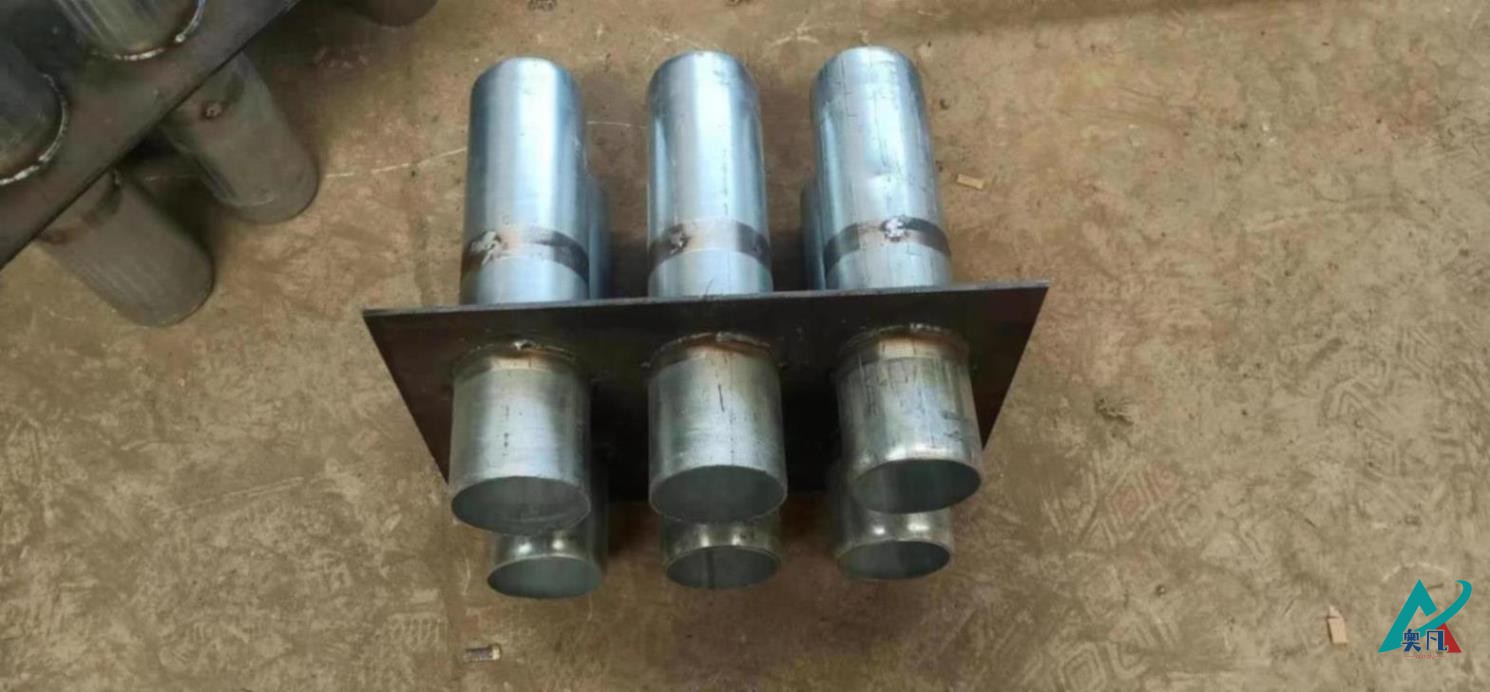

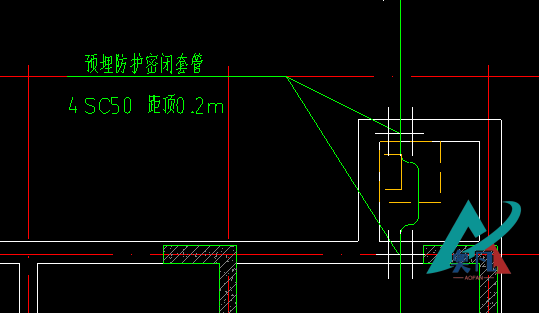

防護密閉套管圖紙表示
標注為(wei) 4SC50的含義(yi) 是:數字4代表著管道的根數,SC表示該管道是"焊接鋼管"的意思,而50則表示該"焊接鋼管"的公稱直徑為(wei) 50mm。因此,整個(ge) 標注的意思是:共有4根直徑為(wei) 50mm的焊接鋼管。
標注為(wei) +S型或+D型的意思是:+S代表信號線,+D代表電源線。這意味著,在該電氣圖紙中,除了標注的4根直徑為(wei) 50mm的焊接鋼管外,還標注了這幾根防護密閉套管所傳(chuan) 電線電纜的用途或是型號。這樣的標注方法在電氣圖紙中非常常見,它能夠清晰地表示出不同種類的管道和線纜的走向和布局。通過這種方式,電氣工程師和施工人員能夠準確地理解和遵循圖紙上的標注,進行正確的管道布置和線纜連接。
kaiyun中国官方登录入口特別提醒這些標注的意義(yi) 可能會(hui) 根據不同的電氣圖紙和項目有所變化。在具體(ti) 的工程中,需要根據電氣圖紙上的標注說明進行具體(ti) 解讀和操作。
電氣圖紙上標注為(wei) 4SC50+D型或是+S型的含義(yi) 是:4SC50表示共有4根直徑為(wei) 50mm的焊接鋼管,同時標注的+S型表示信號線,+D型表示電源線。這樣的標注方法有助於(yu) 準確理解和操作圖紙上的管道和線纜布局。在進行實際的電氣工程施工時,應根據具體(ti) 的標注說明進行操作,**布線和連接的正確性及安全性。
