國標02S404柔性防水套管CAD圖例是用於(yu) 表示建築結構中的柔性防水套管的圖紙符號：

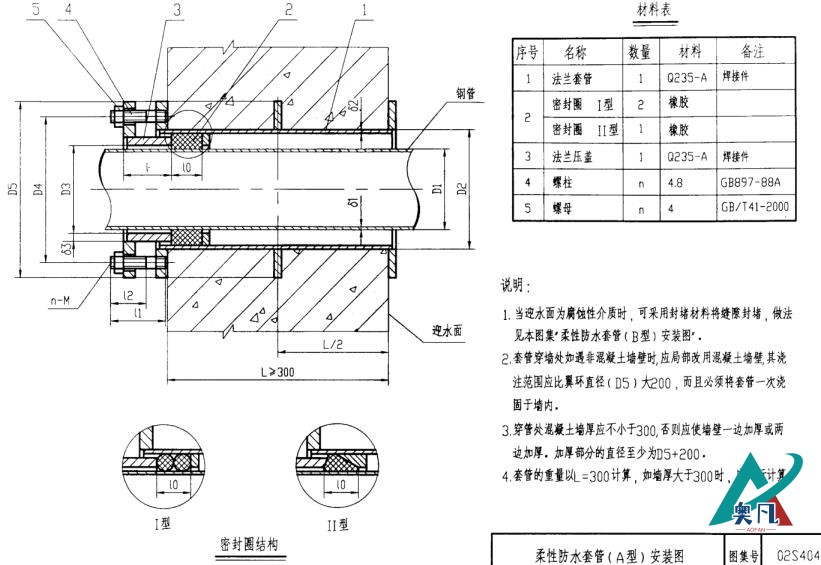

柔性防水套管A型安裝圖

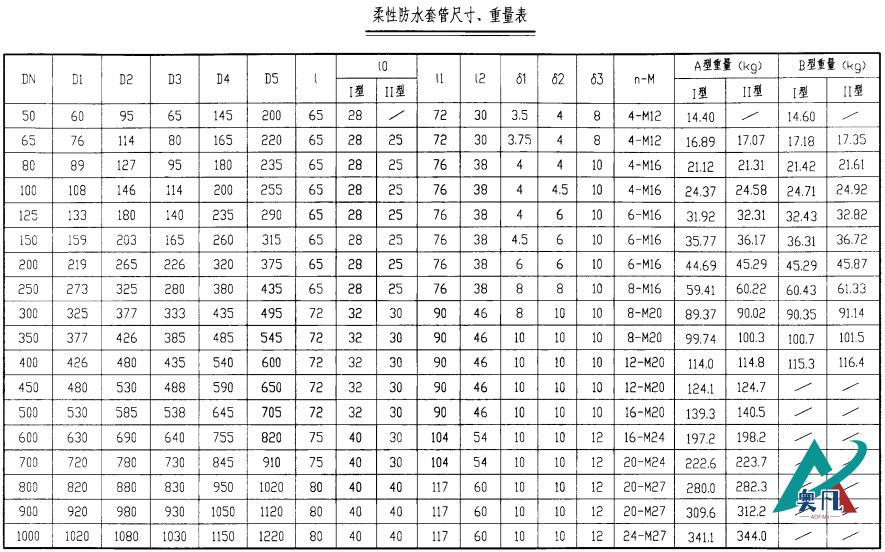

柔性防水套管尺寸重量表
1. DN - 通徑:DN表示國標型防水套管套管的通徑大小,即管道的內(nei) 徑尺寸。
2. D1 - 需要穿的管子:D1表示需要通過國標型防水套管套管的管道。
3. D3 - 壓蘭(lan) 的內(nei) 徑:D3表示國標型防水套管套管壁上用來壓緊密封圈的內(nei) 部直徑尺寸。
4. D4 - 對角螺柱的中心距:D4表示對角螺栓的中心距離,用於(yu) 固定套管的連接螺栓的位置。
國標型防水套管是按照建設部相關(guan) 的02S404或02S312標準圖集選材和生產(chan) 的。這些標準對國標型防水套管套管的法蘭(lan) 厚度、翼環厚度、管徑和壁厚都有嚴(yan) 格的要求。
在進行國標型防水套管套管穿牆時,如果遇到非混凝土牆壁,就需要將其改為(wei) 混凝土牆壁。澆注混凝土的範圍應比翼環的直徑(D6)大200毫米,並且*須將套管完全澆注在牆內(nei) 。如果穿牆處的混凝土牆壁厚度小於(yu) 300毫米,則需要增加牆壁的厚度。
國標型防水套管套管材料的重量是根據牆壁厚度L值為(wei) 300毫米來計算的。國標型防水套管套管的部件焊接材料采用A3材料製作,焊接工藝標號為(wei) T42。
通過CAD圖例,可以清晰地了解柔性防水套管的設計要求和標準規範,包括通徑、穿過的管子、壓蘭(lan) 的內(nei) 徑和對角螺柱的中心距等參數。這些圖例符號的使用,能夠**國標型防水套管套管在建築結構中的安裝符合標準要求,提供有效的防水保護及**的連接。
