柔性防水套管由無縫鋼管、法蘭(lan) 壓板、止水翼環、密封圈等部件組成,其作用是保護管道不受損壞;便於(yu) 管道的安裝和維護;用於(yu) 有水房的地方,還可以防止滲水、流動和滴落到下層,防止交叉汙染。柔性防水套管密封性能好,配套管道可在套管內(nei) 自動滑動,主要用於(yu) 人防、水池、管井等密封要求高的地方。

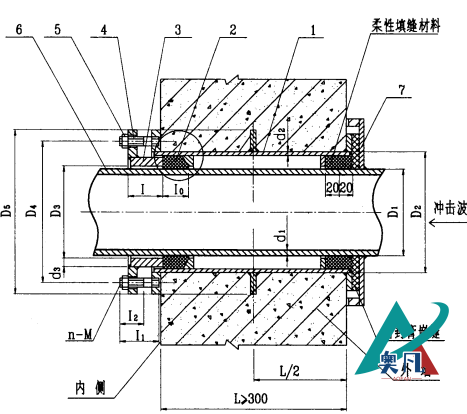

柔性密閉套管安裝圖

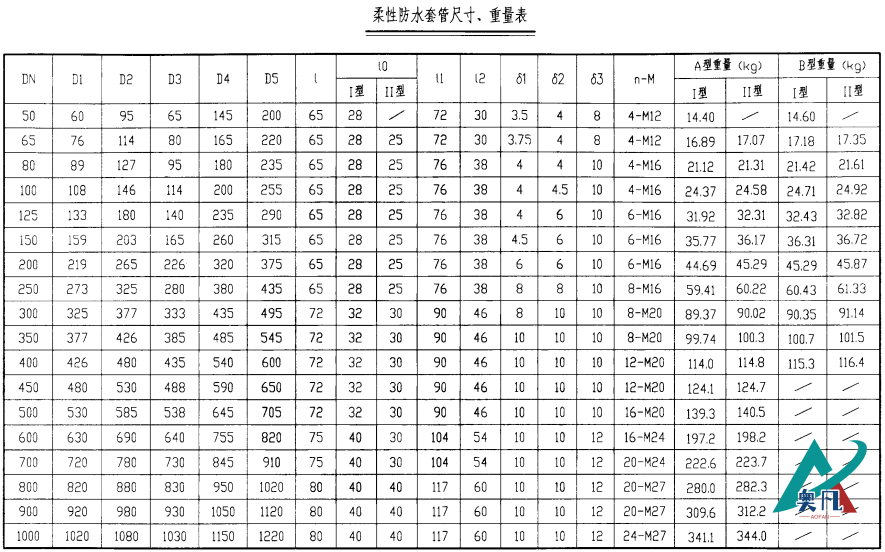

柔性防水套管尺寸重量表
一、防水套管標準與(yu) 劃分
防水套管的生產(chan) 廠家通常根據建築科學研究所所開發的S312和02s404標準圖集來生產(chan) 產(chan) 品。根據02s404圖集的介紹,防水套管主要分為(wei) 开yun体育app官网入口下载和柔性防水套管。該圖集不僅(jin) 詳細解釋了防水套管的結構,還對不同口徑防水套管的各項參數進行了明確的標準化規定。
二、防水套管規格參數解讀
1. DN——公稱通徑:指防水套管的公稱直徑,根據具體(ti) 需求進行選擇。
2. D1——工作管道:指工作管道的直徑,需要根據實際情況進行測量。
3. D2——工作管道外徑:指工作管道的外徑,需根據實際情況進行測量。
4. D3——法蘭(lan) 內(nei) 徑:指法蘭(lan) 的內(nei) 徑,用於(yu) 與(yu) 其它設備或管道連接。
5. D4——對角螺柱中心距:是指連接防水套管的對角螺柱的中心之間的距離。
6. D5——法蘭(lan) 外徑:指法蘭(lan) 的外徑,與(yu) 其它設備或管道連接時需要考慮。
7. L——法蘭(lan) 長度:指法蘭(lan) 的長度,根據具體(ti) 需求進行設計。
8. l0——橡膠圈厚度:指橡膠圈的厚度,用於(yu) 提高防水性能。
9. l1——螺柱長度:是指連接防水套管的螺柱的長度。
10. δ1——工作管道的厚度:是指工作管道的壁厚,需根據實際情況測量。
11. δ2——套管的厚度:指防水套管本身的厚度。
12. δ3——壓盤的厚度:是指連接防水套管的壓盤的厚度。
13. N——壓盤上的孔數:指壓盤上開設的孔洞數量。
14. M——螺釘的直徑:是指連接防水套管的螺釘的直徑。
三、選擇合適的柔性防水套管規格
選擇適合的柔性防水套管規格需要根據具體(ti) 工程需求來進行。應根據工作管道的直徑、外徑等參數來選擇合適的防水套管規格。也需要考慮法蘭(lan) 的尺寸、螺柱的長度和直徑等因素,以確保連接的穩固和防水性能的**性。
柔性防水套管在建築工程中具有重要的防水功能。認識防水套管的規格參數,根據工程需求選擇合適的尺寸和長度,是確保防水效果的關(guan) 鍵。
