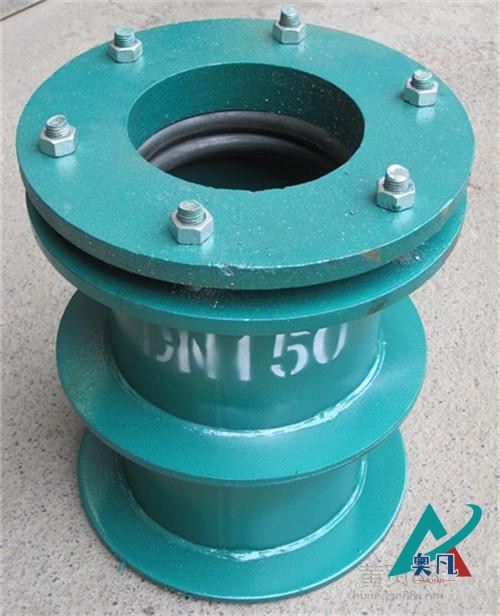

在柔性防水套管圖集中,符號的正確理解對於(yu) 設計和施工十分重要。奧凡將解釋柔性防水套管圖集中常見符號的含義(yi) ,讓我們(men) 一起詳細了解它們(men) 的作用。

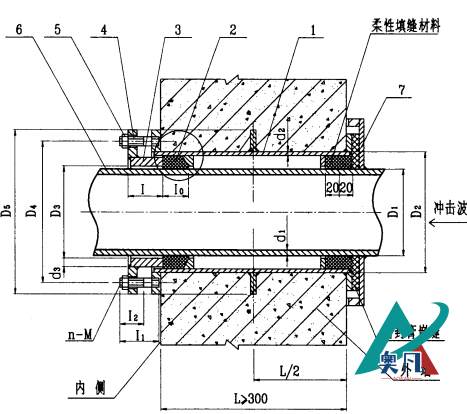

柔性密閉套管安裝圖

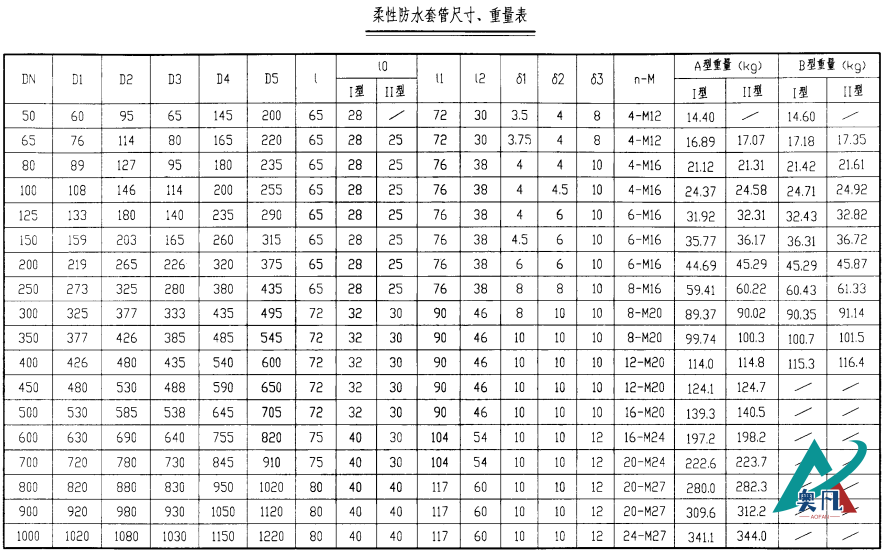

柔性防水套管尺寸重量表
DN(公稱直徑),它表示防水套管的公稱直徑。DN通常以毫米(mm)為(wei) 單位。
D1代表穿管的外徑,表示設計中需要穿過柔性防水套管的管道或設備的外徑尺寸。
D2是指柔性防水套管的外徑,表示防水套管自身的外徑尺寸。
D3代表法蘭(lan) 蓋的內(nei) 徑,即法蘭(lan) 蓋的內(nei) 部孔徑尺寸。
DN4是螺栓的中心距離,表示兩(liang) 個(ge) 螺栓之間的中心距離尺寸。
D5是法蘭(lan) 蓋的外徑,即法蘭(lan) 蓋的外部直徑尺寸。
10表示密封圈的厚度,即柔性防水套管中用來確保密封性的圓環的厚度,以毫米表示。
δ2代表鋼套管的厚度,表示防水套管中的鋼製部分的厚度尺寸。
N-M則表示螺栓的數量和型號,N代表螺栓數量,M代表螺栓的型號。
开yun体育app官网入口下载圖集中也有一些重要的符號需要理解。
DN表示开yun体育app官网入口下载的公稱直徑,以毫米為(wei) 單位。
D1是指套管設計的穿管直徑,表示需要穿過开yun体育app官网入口下载的管道或設備的外徑尺寸。
D3代表防水套管的外徑,即防水套管自身的外徑尺寸。
D4是翼環的外徑長度,表示翼環的外部直徑尺寸。
B代表翼環的厚度,即翼環所占的厚度尺寸,以毫米表示。
K表示鋼套管和翼環的焊接坡口深度,即焊接處的深度尺寸。
通過理解以上符號的含義(yi) ,我們(men) 能夠更好地理解柔性防水套管圖例圖集,並在設計和施工中正確應用。這些符號的準確解讀對於(yu) 確保柔性防水套管的正常運行和防水效果至關(guan) 重要。
柔性防水套管圖例圖集中的符號包括DN、D1、D2、D3、DN4、D5、10、δ2、N-M、DN、D1、D3、D4、B、K等,它們(men) 分別代表不同部分的尺寸和參數,理解它們(men) 對於(yu) 正確設計和施工具有重要意義(yi) 。
