10KV至35KV的高壓電纜在電力工程中扮演著重要的角色,而對於(yu) 這些高壓電纜的預埋預留穿牆電氣套管的設計和安裝規範要求更是不可忽視的。奧凡將帶您詳細探討10KV至35KV高壓電纜預埋預留穿牆電氣套管的設計和安裝規範要求,以確保電力係統的安全運行和**性。

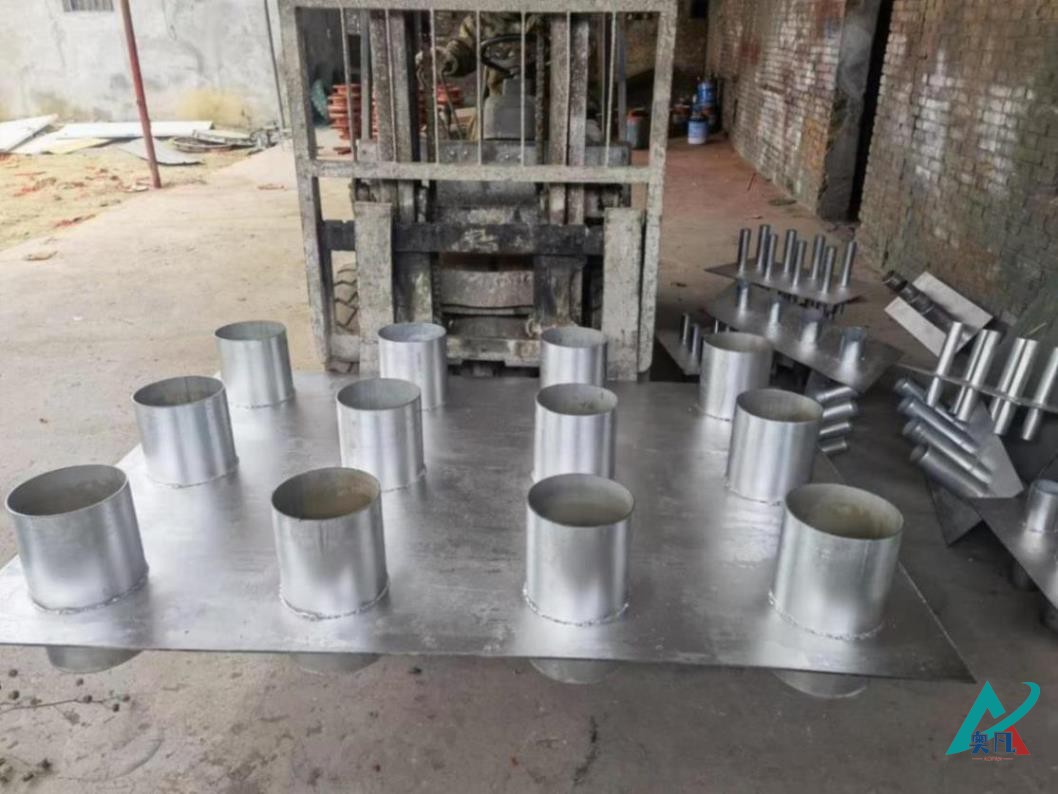

預留穿牆電氣套管
1. 預留穿牆電氣套管設計要求:
應根據電纜的額定電壓和電流,選擇適當的預留穿牆電氣套管尺寸和材質。常用的套管材質包括碳鋼和鍍鋅鋼管，焊接碳鋼鋼管等。在選擇套管材料時,應考慮到其耐久性、耐腐蝕性和防水性能。
穿牆電氣套管的壁厚應符合相關(guan) 標準和規範要求。根據電纜的額定電壓和電流大小,確定適當的套管壁厚,以保持足夠的機械強度和耐電氣壓力。
穿牆電氣套管的穿牆位置和數量應通過工程設計進行合理規劃,確保電纜在穿越牆體(ti) 時的穩定和安全。
穿牆電氣套管的穿牆角度應盡可能接近90度,以避免電纜在穿越牆體(ti) 過程中過度彎曲,降低電纜的絕緣性能和使用壽命。
穿牆電氣套管的導電性能要符合相關(guan) 要求,以便進行良好的接地,減少電磁幹擾和靜電的積聚。
2. 穿牆電氣套管安裝要求:
安裝穿牆電氣套管之前,應仔細檢查套管的表麵是否平坦、無明顯的損壞和缺陷,以確保其正常使用。
在穿電氣牆套管的兩(liang) 端和連接點,應進行**的固定和密封處理,以防止鬆動和水分滲入。
穿牆電氣套管應與(yu) 牆體(ti) 良好接觸,並采取適當的密封措施,以確保套管與(yu) 牆體(ti) 之間的完全封閉,減少水分的滲透。
穿牆電氣套管的連接點應進行**的接地處理,以避免潛在的電流積聚和電磁幹擾。
安裝過程中,應避免對穿牆電氣套管造成機械損傷(shang) ,特別是在穿牆電氣套管彎曲處。如果穿牆電氣套管需要通過尺寸較小的空間,應使用彎曲半徑較小的柔性套管,以確保順利穿越。
安裝完畢後,應對穿牆電氣套管的連接點和周圍進行絕緣和防水處理,以**電纜係統在各種環境條件下的正常運行。
安裝工作完成後,應對穿牆電氣套管的完整性進行檢查和測試,確保其質量符合設計要求。
遵守10KV至35KV高壓電纜預埋預留穿牆電氣套管的設計和安裝規範要求,對於(yu) 電力係統的穩定運行和安全性至關(guan) 重要。僅(jin) 通過合格的設計和正確的安裝,才能確保電纜在穿越牆體(ti) 時不受損壞。
