在建築和工程領域中,為(wei) 了確保管道係統的安全和**運行,常常會(hui) 使用柔性防水套管或开yun体育app官网入口下载來保護管道。這些防水套管具有特定的設計要求和規範,而圖例符號則是用來表示這些設計要求和規範的一種簡化的圖形化表示。下麵我們(men) 將介紹幾個(ge) 常用的柔性或开yun体育app官网入口下载圖例符號及其含義(yi) :
开yun体育app官网入口下载(C型)尺寸、重量表

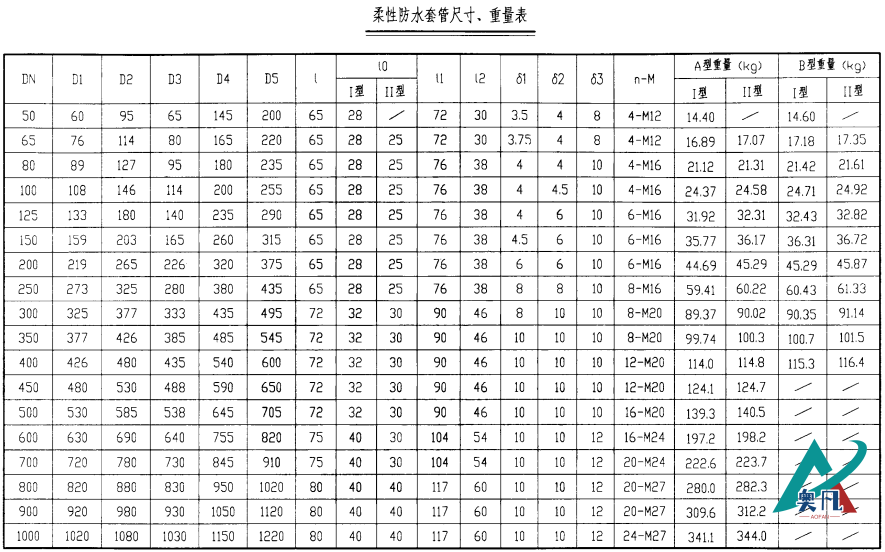

柔性防水套管尺寸重量表
1. DN--通徑:DN表示防水套管的通徑,通常以毫米(mm)為(wei) 單位。通徑是指防水套管內(nei) 部的直徑,可以根據實際情況調整。
2. D1--需要穿的管子:D1表示需要穿入防水套管的管子的外徑。該符號主要用於(yu) 說明防水套管的尺寸,確保防水套管適配管道。
3. D2--管子外徑:D2表示防水套管的外徑,即防水套管外部的直徑。該符號用於(yu) 表示防水套管的尺寸,常用於(yu) 確定防水套管安裝的可行性。
4. 法蘭(lan) 內(nei) 徑 D3--壓蘭(lan) 的內(nei) 徑:該符號表示防水套管的法蘭(lan) 內(nei) 徑,即連接法蘭(lan) 之間的間隙大小。D3通常以毫米(mm)表示,用於(yu) 確保防水套管與(yu) 法蘭(lan) 的安全連接。
5. D4--對角螺柱的中心距:D4表示對角螺柱的中心距離,用於(yu) 連接和固定防水套管和法蘭(lan) 。對角螺柱通常用於(yu) 增加連接的穩定性和強度。
6. D5--法蘭(lan) 外徑:D5表示法蘭(lan) 的外徑,即法蘭(lan) 的外部直徑。該符號常用於(yu) 確定適合防水套管和法蘭(lan) 之間連接的合適尺寸。
7. l --壓蘭(lan) 長度:l表示法蘭(lan) 的壓蘭(lan) 長度,即法蘭(lan) 與(yu) 防水套管之間的接觸長度。壓蘭(lan) 用於(yu) 確保防水套管與(yu) 法蘭(lan) 之間的緊密連接和防水效果。
8. δ1--所穿管子的厚度:δ1表示需要穿入防水套管的管子的壁厚,用於(yu) 確保防水套管的尺寸和穿線的準確性。
9. δ2--製作防水套管管子的厚度:δ2表示製作防水套管的管子的壁厚,用於(yu) 確保防水套管的強度和耐久性。
10. δ3 壓蘭(lan) 管子的厚度:δ3表示壓蘭(lan) 管子的壁厚,用於(yu) 確保防水套管與(yu) 法蘭(lan) 之間的緊密連接和防水效果。
這些圖例符號的使用可以幫助工程師和施工人員更好地理解和應用柔性防水套管或开yun体育app官网入口下载。通過準確理解和解讀這些符號,可以確保套管的尺寸和安裝滿足相關(guan) 要求,從(cong) 而提高管道係統的安全性和**性。
柔性防水套管或开yun体育app官网入口下载的圖例符號是建築和工程領域中常用的一種表示方式,用於(yu) 具體(ti) 規定套管的尺寸和要求。隻有正確理解和應用這些符號,才能確保套管的安裝和使用達到預期的效果。希望本文對您有所幫助!
