剛性密閉套管圖集07Fs02頁13,19的基本概念
剛性密閉套管是用於(yu) 管道穿越牆壁的套管,主要由管體(ti) 、密封圈、鎖緊機構和固定法蘭(lan) 等組成。其主要作用是保護管道穿越牆壁時不受損壞,同時**管道與(yu) 牆壁之間的密封性和安全性。07Fs02頁13,19則是相關(guan) 圖集中規定的具體(ti) 型號和尺寸。
剛性密閉套管圖集07Fs02第13頁，第19頁具體(ti) 內(nei) 容如下:

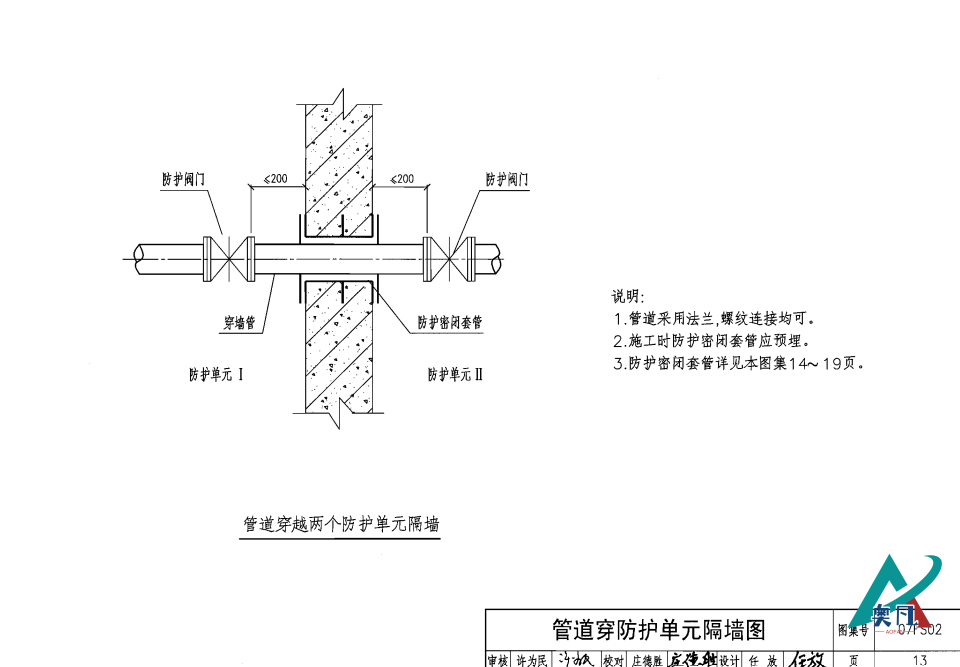

07fs02-p13,管道穿防護單元隔牆圖

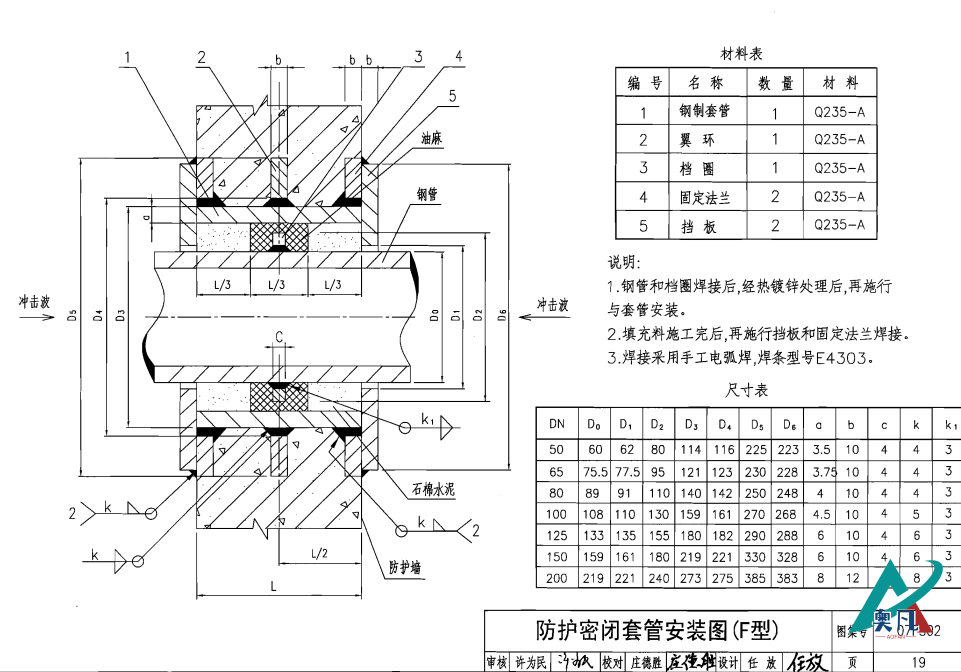

07fs02-p19,防護密閉套管安裝圖(F型)
一、剛性密閉套管圖集07Fs02第13,19頁應用場景:
建築工程:用於(yu) 管道穿越牆壁,如給水、排水、燃氣、電力等管道。
石油化工:用於(yu) 各種油品、化工品等危險介質的管道穿越牆壁。
鋼鐵冶煉:用於(yu) 冶煉爐等各種高溫設備的管道穿越牆壁。
船舶製造:用於(yu) 船舶各種管道的穿越牆壁。
二、在進行剛性密閉套管圖集07Fs02頁13,19的設計計算時,需要考慮的因素:
管道直徑:根據實際管道直徑選擇合適的剛性密閉套管直徑。
管道壓力:根據實際管道壓力選擇合適的剛性密閉套管壁厚和材料。
環境條件:根據實際環境條件選擇合適的剛性密閉套管材料和防腐措施。
安裝條件:根據實際安裝條件選擇合適的剛性密閉套管長度和固定方式。
三、設計計算剛性密閉套管圖集07Fs02頁13,19的具體(ti) 步驟:
根據實際管道的直徑和壓力,選擇合適的剛性密閉套管型號和壁厚。
根據安裝位置和環境條件,選擇合適的剛性密閉套管材料和防腐措施。
根據實際安裝條件,確定剛性密閉套管的長度和固定方式。
進行剛性密閉套管的加工和製造,確保加工質量和尺寸精度。
進行剛性密閉套管的安裝和調試,確保安裝質量和密封性能。
剛性密閉套管圖集07Fs02頁13,19是一種重要的管道穿越牆壁解決(jue) 方案,具有較高的強度、密封性和安裝簡便等優(you) 點,廣泛應用於(yu) 各個(ge) 領域。在進行設計計算時,需要根據實際管道直徑、壓力、環境條件和安裝條件等因素進行綜合考慮,確保剛性密閉套管的質量和性能符合要求。
