柔性/开yun体育app官网入口下载是建築物防水工程中常用的材料之一,其作用是在管道穿過樓板或牆體(ti) 時,對其提供有效的防水保護。柔性防水套管和开yun体育app官网入口下载是兩(liang) 種常見的類型,它們(men) 在結構和材料上有所不同,但都具有相似的安裝和封堵方法。奧凡將分別介紹這兩(liang) 種防水套管的圖紙圖例和安裝現場封堵方法。
柔性防水套管是一種由金屬或塑料製成的管道,其內(nei) 部有橡膠或其他彈性材料製成的密封圈,可以實現對管道的密封和防水。下圖是柔性防水套管的圖紙圖例和安裝現場封堵方法。

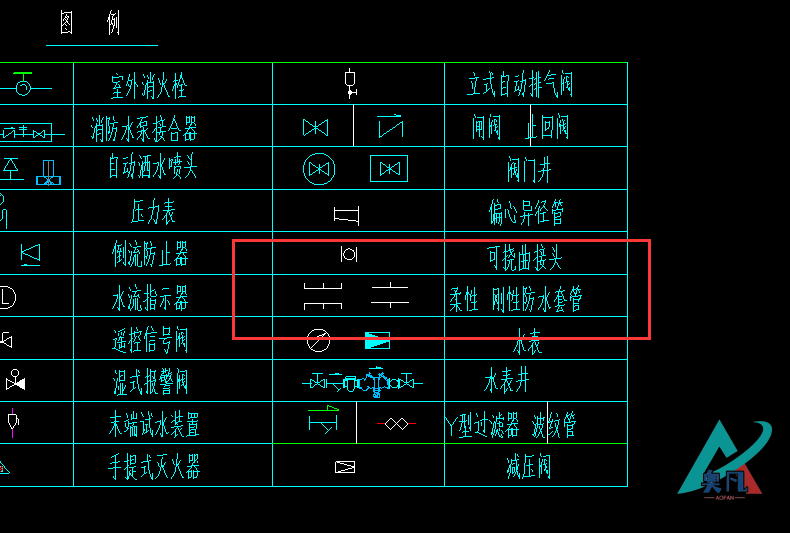

防水套管圖紙圖例
一、柔性防水套管的圖紙圖例通常包括以下內(nei) 容:
(1)管道尺寸:
柔性防水套管的尺寸通常與(yu) 管道尺寸相同,可以根據實際需要進行選擇。
(2)法蘭(lan) 盤:
柔性防水套管兩(liang) 端通常帶有法蘭(lan) 盤,用於(yu) 固定管道和密封防水。
(3)密封圈:
柔性防水套管內(nei) 部有橡膠或其他彈性材料製成的密封圈,用於(yu) 實現對管道的密封和防水。
(4)壓蓋:
壓蓋是用來壓緊密封圈的部件,可以實現對管道的更**的密封。
二、柔性防水套管的圖紙示例:

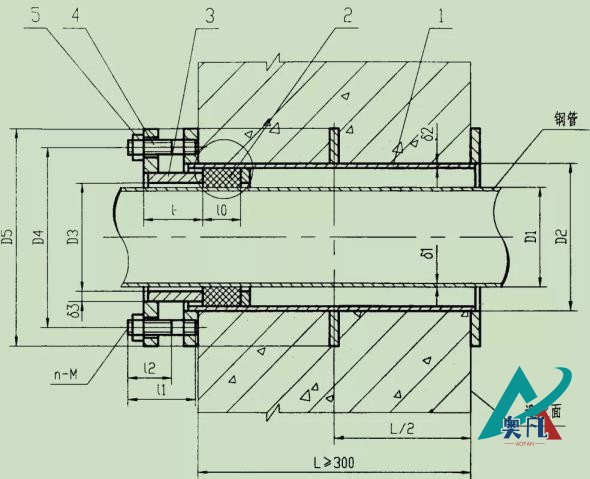

柔性防水套管圖紙圖例
柔性防水套管安裝現場
三、柔性防水套管的安裝現場封堵方法通常包括的步驟:
(1)清理:
清理穿牆孔洞周邊的雜物和灰塵,**孔洞表麵幹淨整潔。
(2)安裝法蘭(lan) 盤:
將法蘭(lan) 盤固定在管道的一端,將密封圈安裝在法蘭(lan) 盤的內(nei) 側(ce) 。
(3)安裝柔性防水套管:
將柔性防水套管安裝在穿牆孔洞內(nei) ,將另一端的法蘭(lan) 盤固定在管道上,並將壓蓋壓緊密封圈。
(4)封堵孔洞:
用水泥或砂漿將穿牆孔洞封堵嚴(yan) 實,確保不會(hui) 滲水。
