電氣穿牆套管預埋是建築施工中電路布線的一個(ge) 重要環節,家庭裝修和商業(ye) 場所的電氣安裝中都有廣泛應用。它的預埋示意圖對於(yu) 確保電線電纜的安全性和整體(ti) 美觀度起著至關(guan) 重要的作用。作為(wei) 防水套管生產(chan) 廠家技術員的小編Aofan將詳細介紹電氣穿牆套管預埋示意圖的製作步驟和注意事項。

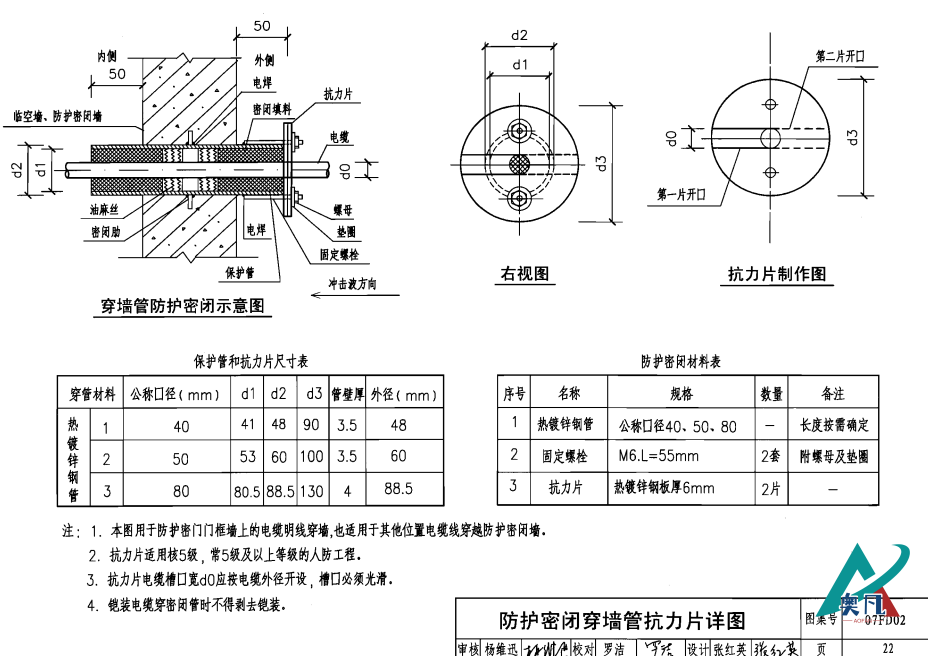

防護密閉穿牆管抗力片詳圖
製作電氣穿牆套管預埋示意圖需要先了解建築結構和電路布線的具體(ti) 要求。通過與(yu) 電氣工程師、建築師溝通,**建築平麵圖、剖麵圖以及電氣布線圖等相關(guan) 資料。這些資料將成為(wei) 我們(men) 製作預埋示意圖的重要依據。
根據建築結構和電線電纜布線的需求,將建築平麵圖和剖麵圖放大到合適的比例。1:100或1:50比例的放大倍數比較常見,但具體(ti) 倍數可以根據實際需要進行調整。將放大後的圖紙保存為(wei) 電子文件,以便後續的修改和打印。
進行預埋示意圖的製作過程中,需注意以下幾點事項:
1. 標注電線電纜的類型和規格。根據設計要求,預埋示意圖中清晰標注每根電線電纜的類型、規格和用途等信息。這將有助於(yu) 電工在布線時選擇正確的電線電纜,並確保電路的安全性和穩定性。
2. 清晰標注管道尺寸和位置。預埋示意圖中,要清楚標注電氣穿牆套管的尺寸和位置。可以使用不同線型或顏色的標注符號,以區分不同類型的電氣穿牆套管,如照明線路電氣穿牆套管、插座線路電氣穿牆套管等。還需標注電氣穿牆套管的高度位置,確保電工在施工時能準確地找到穿牆套管的位置。
3. 標注穿牆套管的連接方式。根據實際情況,標注穿牆套管的連接方式。如使用螺栓固定、焊接或膠水粘接等方式連接電氣穿牆套管。這將有助於(yu) 電工在施工時選擇正確的連接方式,確保套管的牢固性和穩定性。
4. 標注穿牆套管的出入口位置。預埋示意圖中,清晰標注電氣穿牆套管的出入口位置。這將有助於(yu) 電工在布線時選擇合適的進出電線電纜的位置,方便後續的維護和檢修工作。
製作預埋示意圖完成後,需要仔細檢查圖紙的準確性和完整性。確保所有的電線電纜、電氣穿牆套管和連接方式等細節都正確標注,並符合建築與(yu) 電氣工程的要求。若發現問題或遺漏,及時進行修改和調整。
製作完成的預埋示意圖應進行打印和保存。可以選擇將其保存為(wei) 電子文件,以備將來的修改和使用,也可以進行紙質打印,方便工地上的電工和施工人員查閱使用。
製作電氣穿牆套管預埋示意圖是確保電路安全和美觀的重要步驟。通過準確地標注電線電纜的類型、規格和電氣穿牆套管的尺寸位置,以及連接方式和出入口位置等細節,能夠使電氣布線工作更有效、更安全,更美觀。
